ATTENZIONE: prima di installare la staffa di montaggio pre-regolare le quattro
viti di montaggio "A" alla base della telecamera dome adattandole il più possibile alla
posizione di bloccaggio della staffa. Svitare la vite di bloccaggio a lato della base della
telecamera dome e inserire la linguetta della staffa di montaggio nella fessura di bloccag-
gio. Le viti "A" non devono essere troppo serrate o troppo allentate quando la telecamera
dome si trova in posizione bloccata. Dopo aver regolato le posizioni corrette delle viti "A"
rimuovere la staffa di montaggio e installarla sulla superficie corretta. Se dopo l'instal-
lazione della staffa di montaggio risulta troppo difficile bloccare la telecamera dome in
posizione, regolare nuovamente le viti "A" svitandole un poco e riprovare a installare la
telecamera dome.

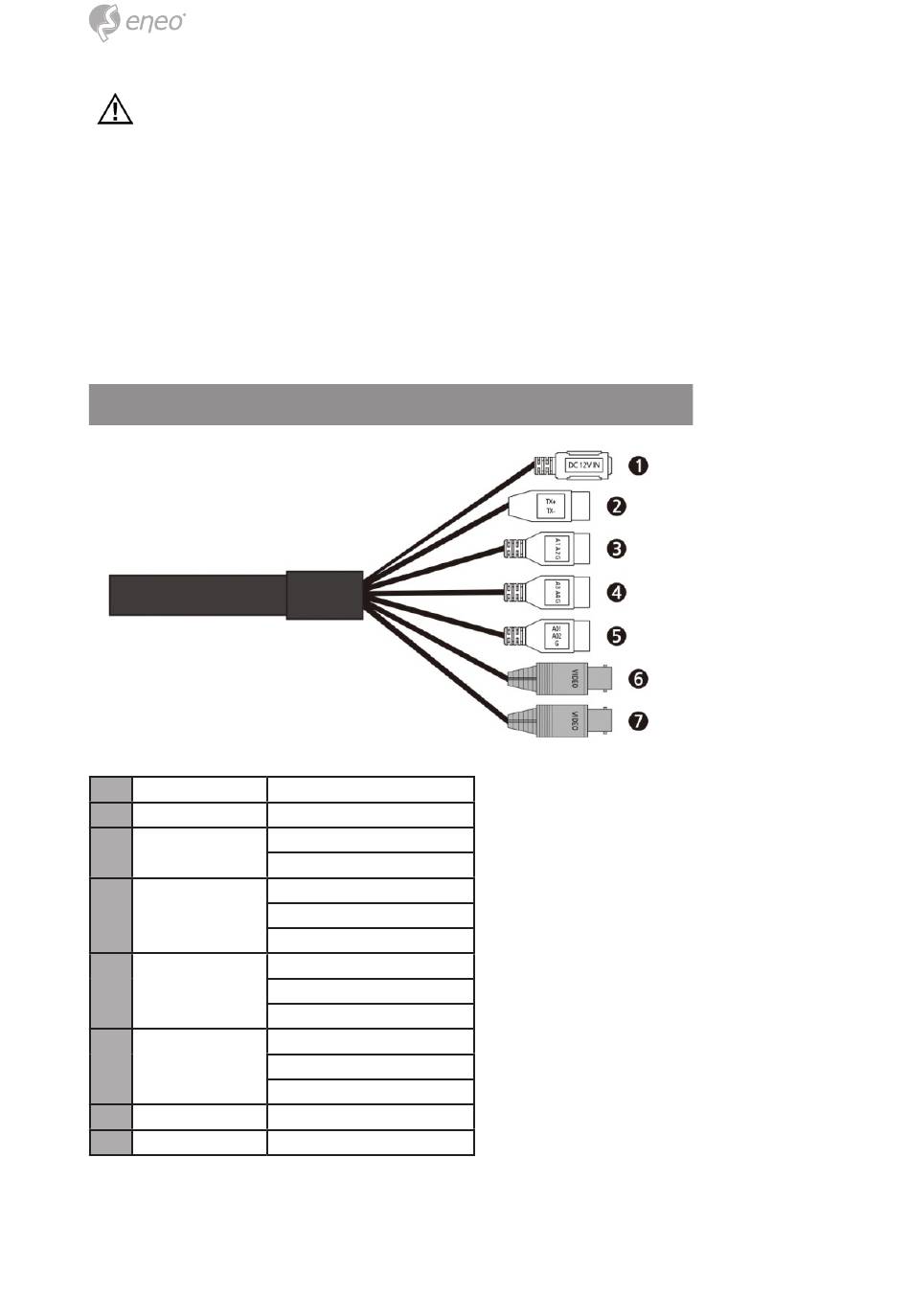

Configurazione di base del sistema telecamera dome

N. Tipo
1 Jack CC
MORSETTIERA A 2 PIN
2
MORSETTIERA A 3 PIN
3
MORSETTIERA A 3 PIN
4
MORSETTIERA A 3 PIN
5
6 BNC NERO
7 BNC GIALLO
44
Descrizione
ALIMENTAZIONE TELECAMERA (12VDC)
TX+: RS485+ (A)
TX-: RS485- (B)
A1: INGRESSO ALLARME 1
A2: INGRESSO ALLARME 2
G: terra
A3: INGRESSO ALLARME 3
A4: INGRESSO ALLARME 4
G: terra
AO1: USCITA ALLARME 1
AO2: USCITA ALLARME 2
G: terra
USCITA HD
USCITA CVBS
