ACHTUNG: Bevor Sie die Montagehalterung an der Oberfläche befestigen sollten
Sie die Befestigungsschrauben "A" am Unterteil der Dome-Kamera vorjustieren damit Sie
in der Verriegelungsposition optimal passen. Drehen Sie die Verriegelungsschraube an
der Seite des Unterteil des Domes heraus und führen Sie die Lasche der Montagehalte-
rung in den Verriegelungsschlitz. Die Schrauben "A" sollten nicht zu fest oder zu locker
sitzen, wenn sich der Dome in der Verriegelungsposition befindet. Nach dem Einstellen
der passenden Position der Schrauben "A" entfernen Sie die Montagehalterung und
installieren sie an der gewünschten Fläche. Falls es zu schwierig ist, den Dome nach der
Installation der Montagehalterung in die Verriegelungsposition zu bringen, adjustieren
Sie die Schrauben "A", indem Sie sie etwas heraus drehen und versuchen Sie die Installati-
on erneut.

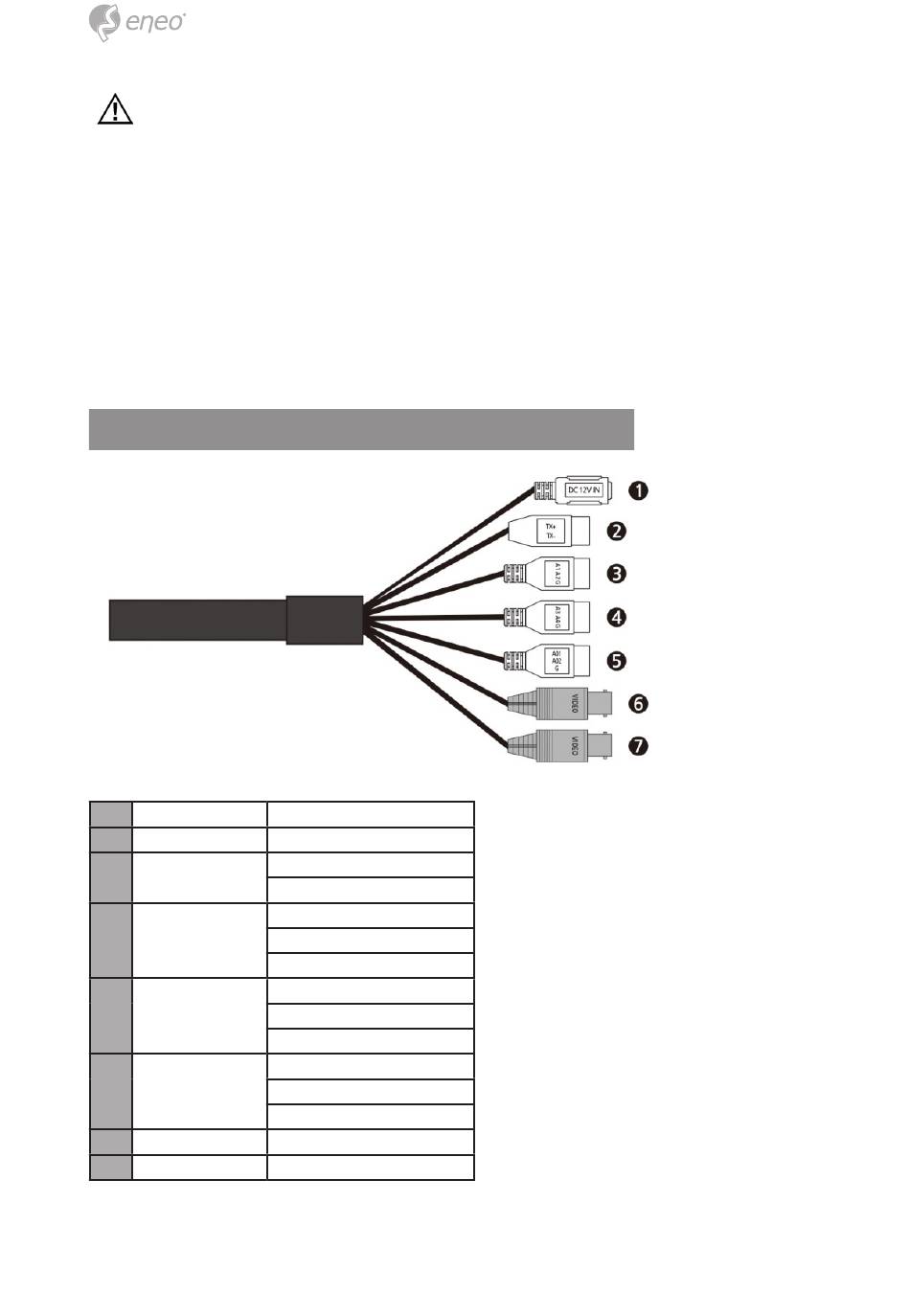

Basiskonfiguration des Dome-Kamera-Systems
Nr.
Typ
1
Netzteilanschluss
2-Pin
2
Klemmleiste
3-Pin
3
Klemmleiste
3-Pin
4
Klemmleiste
3-Pin
5
Klemmleiste
6
BNC SCHWARZ
7
BNC GELB
20
Beschreibung
Kamera-Stromversorgung (12VDC)
TX+: RS485+ (A)
TX-: RS485- (B)
A1: Alarmeingang 1
A2: Alarmeingang 2
G: Masse
A3: Alarmeingang 3
A4: Alarmeingang 4
G: Masse
AO1: Alarmausgang 1
AO2: Alarmausgang 2
G: Masse
HD-AUSGANG
CVBS AUSGANG
