Electricidad

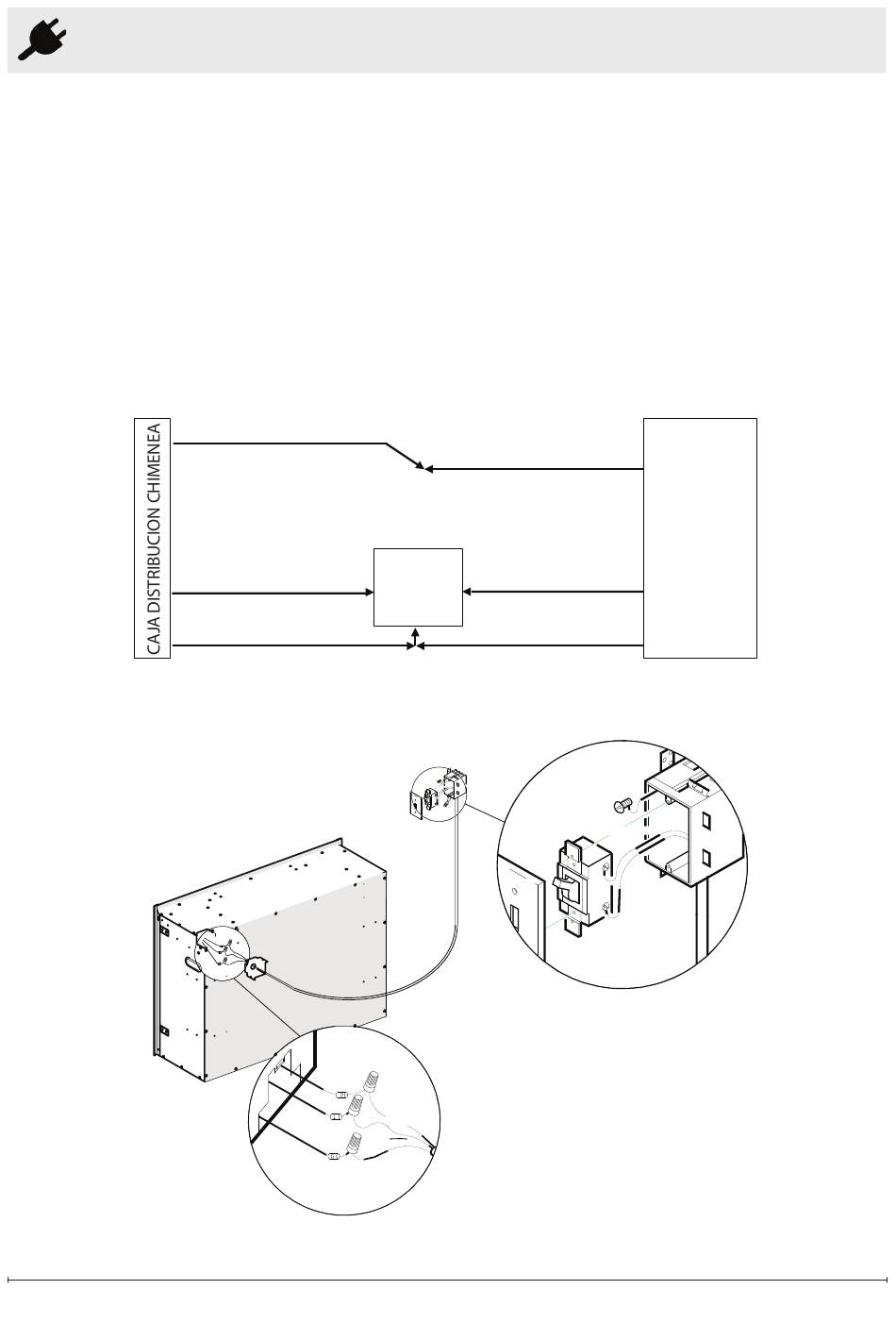

Interruptor de Pared (120 V)
!
NOTA: Use un interruptor de pared
unipolar, simple (Encendido/Apagado)
que esté especificado para un mínimo
de 15 A.
ROJO - N
NEGRO - L
TIERRA - G
Antes de instalar el interruptor de pared:
• Conecte un cable bipolar con tierra
(3 alambres en total) desde el panel
de suministro de corriente a la caja de
pared del interruptor principal.
• Conecte un alambre de 2 conductores a
tierra (3 alambres en total) desde la caja
de pared del interruptor principal a la
caja de distribución en la chimenea.
BLANCO - N
BREAKER
NEGRO - L1
PANEL
TIERRA - G
CORRIENTE
120 V
PANEL
CORTACIRCUITOS
