Spécifications électriques

Raccordement direct

AVERTISSEMENT : S'assurer que
l'alimentation du circuit sur lequel le
foyer doit être installé est coupée au
niveau du panneau de service et qu'elle
le reste jusqu'à la fin de l'installation.
1. Allouer jusqu'à 8 po (20,3 cm) de
branchement pour connecter le câble
d'alimentation électrique à la boîte de
raccordement du foyer si l'installation
est exécutée avant la finition du mur.
Allouer jusqu'à 4 pi (122 cm) de
branchement pour connecter le câble
d'alimentation électrique à la boîte
de raccordement-câble du foyer si
l'installation est exécutée après la
finition du mur.
2. Adapter un circuit spécialisé de 15 A à
fusible.
3. Passer le branchement à travers le
panneau électrique au bas de l'appareil
et le relier à l'aide d'un raccord de
retenue approuvé de 1/2 po (1,3 cm).4.
Retirer la gaine extérieure et dénuder
les conducteurs individuels à 1/2 po
(1,3 cm) de l'extrémité.
4. Retirer la gaine extérieure et dénuder
les fils individuels sur une longueur de
1/2 po (1,3 cm) à partir de l'extrémité.
5. Suivre les instructions pour le mode
d'installation désiré.
6. L'inspection du câblage peut être
effectuée à partir de l'avant de
12

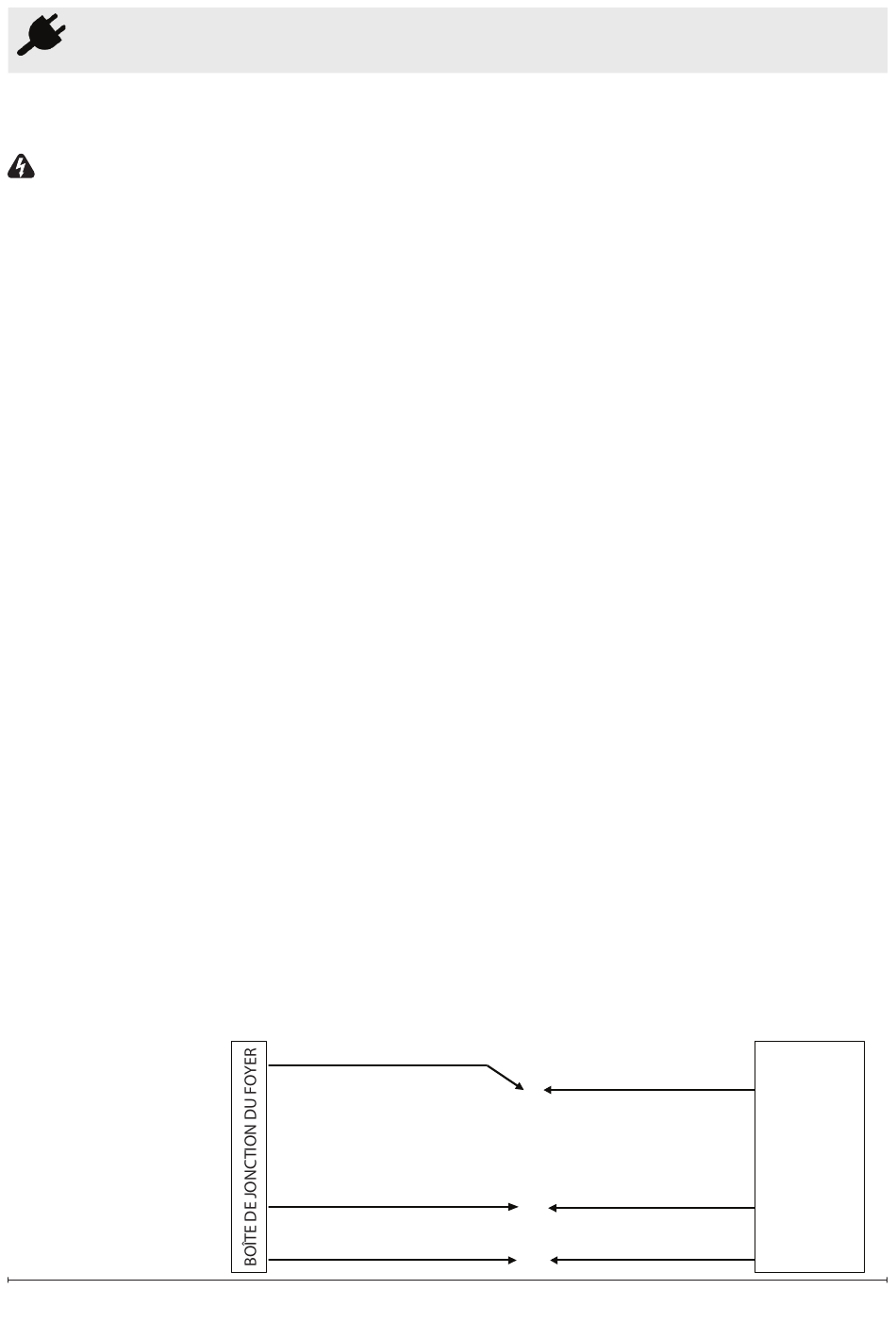

Raccordement direct (120 V)
Le câblage doit être effectué avant
l'installation du foyer électrique encastrable.
Utiliser des fils à 2 conducteurs avec mise à
la terre (3 fils au total) pour relier la source
d'alimentation électrique (panneau de
disjoncteurs) à la boîte de raccordement du
foyer électrique encastrable.
Pour l'installation raccordement direct
120 V :
1. Retirer les fils N ROUGE, NOIR et fils
2. Raccorder le fil N (rouge) du foyer au fil
3. Raccorder le fil L (noir) du foyer au fil
4. Raccorder le fil de terre G (vert) du foyer
5. S'assurer que tous les raccords sont
6. Placer les fils dans le foyer et les fixer à
ROUGE - N
NOIR
TERRE - G
l'appareil : retirer le panneau d'accès, à
droite des commandes, pour accéder au
câble de service et aux fils de l'appareil.
de masse G.
neutre (N) de l'alimentation électrique.
sous tension (L1) de l'alimentation
électrique.
au fil de mise à la terre de l'alimentation
électrique.
suffisament serrés.
l'aide d'un serre-câble.
BLANC - N
NOIR - L1
TERRE - G
ALIMENTATION
DE 120 V
DISJONCTEUR
www.dimplex.com
