Electricidad
Instalación de Cable Fijo
ADVERTENCIA: Asegúrese de que
el circuito en el cual se va a instalar la
chimenea tenga la corriente interrumpida
en el panel de servicio hasta que la
instalación esté completa.
1. Permita 8 pu (20.3 cm) de cable de
servicio para conectar el cable de
suministro de corriente a la caja de
distribución en la unidad cuando se
instale y antes de dar acabado a la
pared. Permita hasta 4 ft (122 cm) de
cable de servicio para conectar el cable
de suministro de corriente a la caja de
distribución cuando se instale después de
la pared de acabado.
2. Haga un cableado de un circuito con
fusibles adecuados, dedicado con una
especificación de 15 A.
3. Alimente el cable de servicio a través de
la cubierta eléctrica en la parte posterior
de la unidad y asegúrela usando un
conector de alivio de esfuerzos aprobado
de 1/2 pu (1.3 cm).
4. Retire la cubierta exterior y coloque una
banda en los conductores individuales a
1/2 pu (1.3 cm) desde el extremo.
5. Siga las siguientes instrucciones para su
instalación específica.
6. La inspección del cableado puede
hacerse desde el frente de la unidad:
retire el panel de acceso a la derecha de
los controles para tener acceso al cable
de servicio y a los alambres de la unidad.
12
Cableado de Corriente Directa
(120 V)
Todo el cableado deberá terminarse antes
de instalar la chimenea eléctrica.
Use alambres de 2 conductores con tierra
(3 cables en total) desde el suministro de
corriente (panel del cortacircuitos) hasta
la caja de distribución en la chimenea
eléctrica.

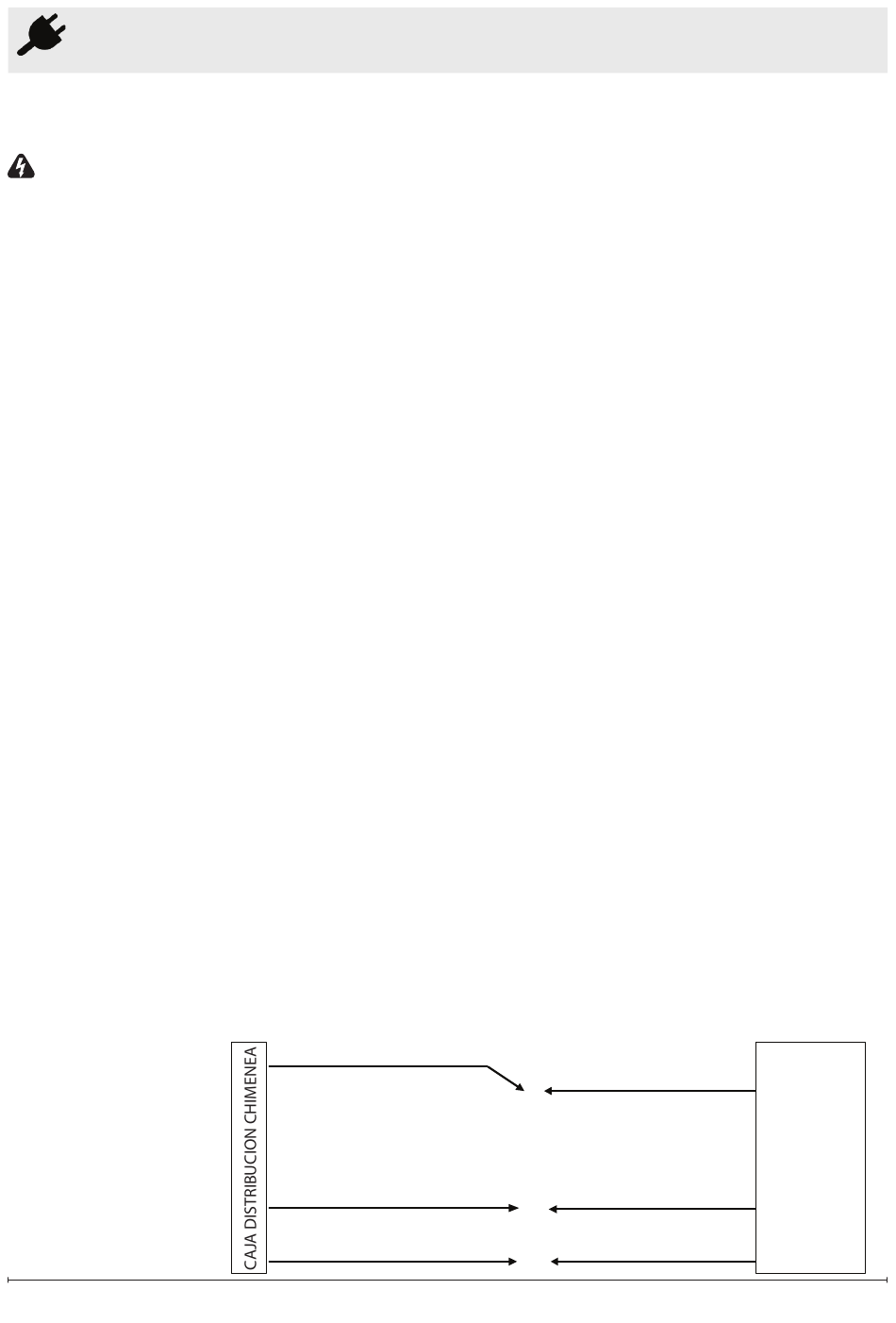

Para instalar cableado de corriente
directa de 120 V:
1. Saque los cables ROJO -N, NEGRO,
2. Conecte N (blanco) y N (rojo) en la
3. Conecte el alambre L (negro) de la
4. Conecte el alambre a tierra G (verde)
5. Inserte todo el cableado de vuelta
6. Asegúrese de que todas las conexiones
ROJO - N
NEGRO
TIERRA - G
y TIERRA -G.
chimenea al N (blanco) del suministro
de corriente.
chimenea al L1 (negro) del suministro
de corriente.
desde la chimenea hasta la tierra del
suministro de corriente.
dentro de la chimenea y asegure con un
sujetador de cables.
estén apretadas.
BLANCO - N
NEGRO - L1
TIERRA - G
CORRIENTE
120 V
PANEL
CORTACIRCUITOS
www.dimplex.com
