Spécifications électriques

Interrupteur mural (120 V)

!
NOTE : Utiliser un interrupteur
mural (marche/arrêt) unipolaire
unidirectionnel dont le calibre est au
moins de 15 A.

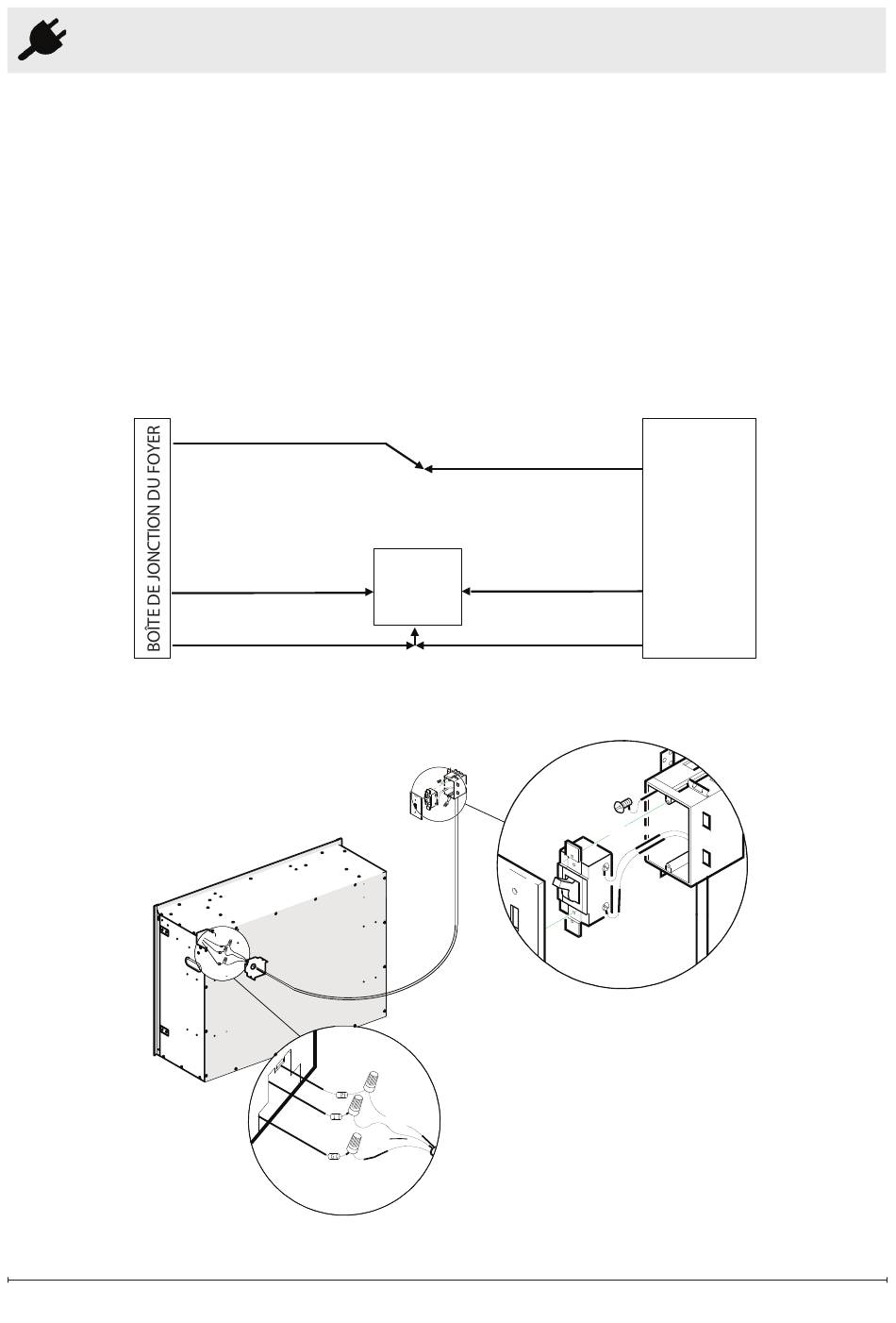

ROUGE - N
NOIR - L
TERRE - G
Avant d'installer l'interrupteur mural :
• Raccorder un fil à 2 conducteurs
avec mise à la terre (3 fils au total) du
panneau de la source d'alimentation au
boîtier de l'interrupteur mural.
• Raccorder un fil à 2 conducteurs
avec mise à la terre (3 fils au total) du
boîtier de l'interrupteur mural à la boîte
de raccordement du foyer électrique
encastrable.
BLANC - N
INTERRUPTEUR
NOIR - L1
MURAL
TERRE - G
ALIMENTATION
DE 120 V
DISJONCTEUR
