Instalación
Bastidor
.
1 La Chimenea Eléctrica/ Inserto de
Chimenea Revillusion™ no requiere de
ninguna ventilación en especial.
2. Para construir la abertura oculta,
siga las dimensiones del bastidor a
continuación.
A

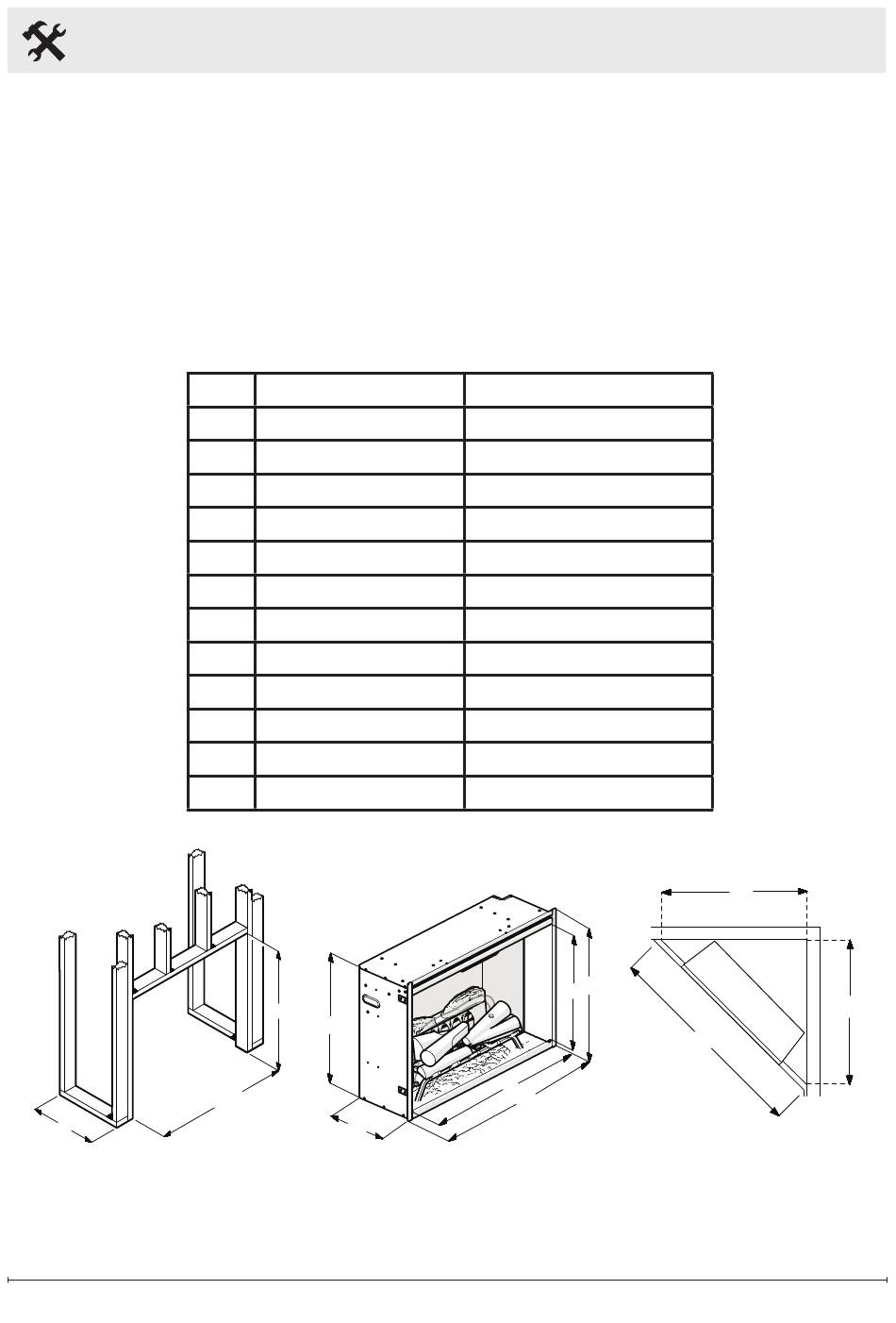

Dimensiones Bastidor Oculto
RBF24DLX
A 12 1/2 pu (318 mm)
B 24 5/8 pu (626 mm)
C
22 3/8 pu (568 mm)
D 22 1/8 pu (562 mm)
E 12 1/8 pu (307 mm)
F 23 3/8 pu (595 mm)
G 25 1/4 pu (640 mm)
H 19 pu (483 mm)
I 22 7/8 pu (581 mm)
J 47 3/4 pu (1213 mm)
K 33 3/4 pu (857 mm)
L 33 3/4 pu (857 mm)
C
D
B
E
Dimensiones de Chimenea
!
NOTA: Los materiales usados para el
entorno terminado deben cortarse a las
dimensiones exactas (dimensiones B y
C) ya que la placa de auto-recorte de
1/4 pu (0.6 cm) es solamente para crear
una apariencia de acabado.
RBF24DLXWC
12 1/2 pu (318 mm))
24 5/8 pu (626mm)
22 3/8 pu (568 mm)
22 1/8 pu (562 mm)
12 1/8 pu (307 mm)
23 3/8 pu (595 mm)
25 1/4 pu (640 mm)
19 pu (483 mm)
22 7/8 pu (581 mm)
47 3/4 pu (1213 mm)
33 3/4 pu (857 mm)
33 3/4 pu (857 mm)
I
H
F
G
Dimensiones Esquina Oculta
K
L
J
