Modèles
RBF24DLX - 6909990100
RBF24DLXWC - 6909990200

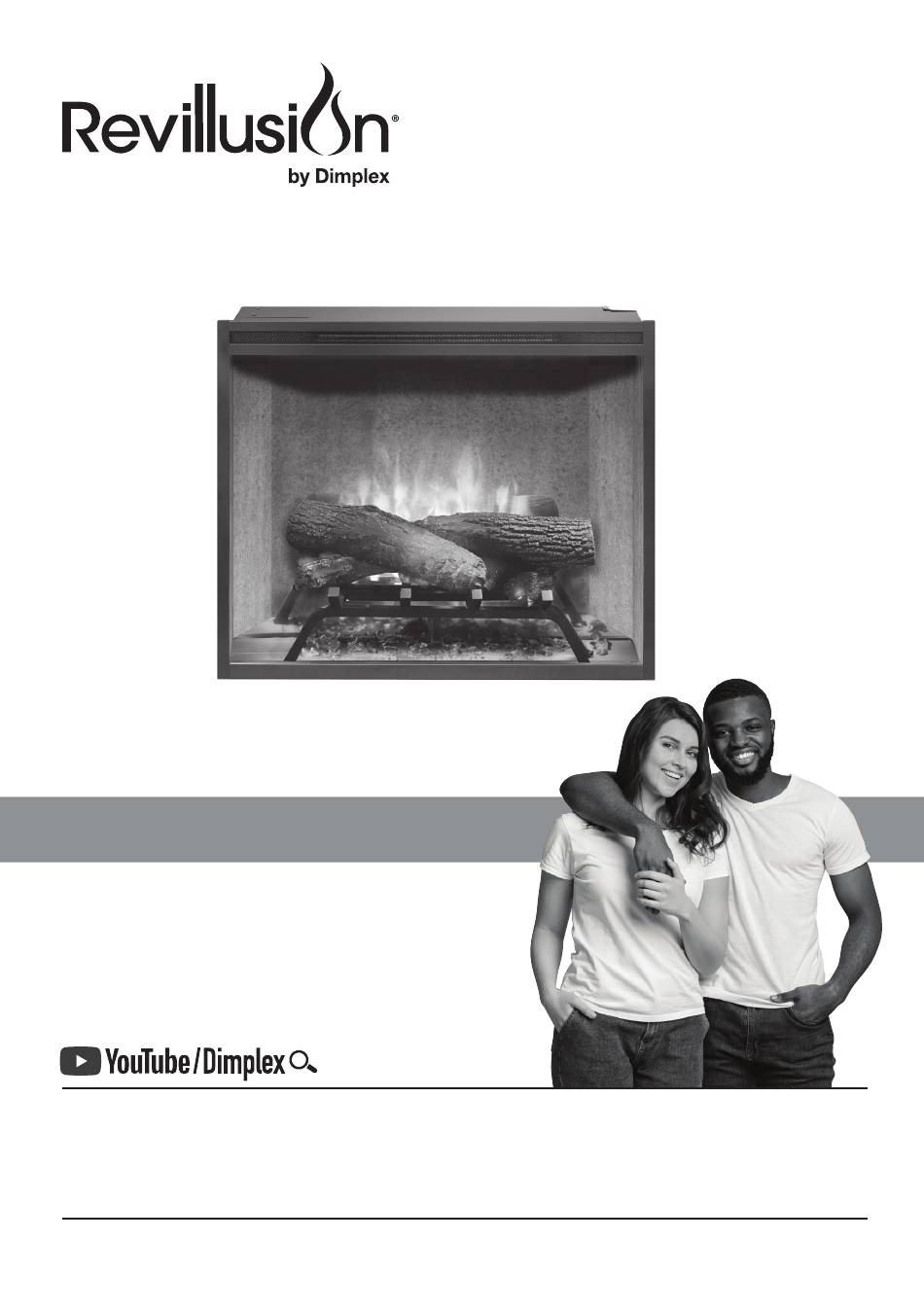

Manuel d'utilisation
Vos commentaires sont précieux!
Votre contribution aide à créer des produits
et des expériences encore meilleurs.
Transmettez de la chaleur et laissez
un commentaire.
dimplex.com/transmettezdelachaleur
CONSIGNES DE SÉCURITÉ IMPORTANTES:
Lire le présent manuel avant d'essayer d'installer ou d'utiliser le foyer électrique RevillusionMD.
Toujours respecter les avertissements et suivre les consignes de sécurité comprises dans le présent
manuel afin de prévenir les blessures ou les dommages matériels.
Pour découvrir la gamme complète des produits Dimplex, visitez le site www.dimplex.com
7215770100R04
Publicité
Table des Matières
Manuels Connexes pour Dimplex Revillusion RBF24DLX
Sommaire des Matières pour Dimplex Revillusion RBF24DLX
- Page 1 Lire le présent manuel avant d’essayer d’installer ou d’utiliser le foyer électrique RevillusionMD. Toujours respecter les avertissements et suivre les consignes de sécurité comprises dans le présent manuel afin de prévenir les blessures ou les dommages matériels. Pour découvrir la gamme complète des produits Dimplex, visitez le site www.dimplex.com 7215770100R04...
-
Page 2: Table Des Matières
MISE EN GARDE : Marches à suivre et techniques dont le non-respect pourrait causer des dommages matériels. AVERTISSEMENT : Marches à suivre, précautions et techniques qui, si elles ne sont pas bien respectées, exposeront l’utilisateur à des risques d’incendie, de blessure grave ou de décès. www.dimplex.com... -
Page 3: Bienvenue
Bienvenue Merci de votre achat du foyer électrique encastrable RevillusionMD de Dimplex. Utiliser notre page d’inscription en ligne pour inscrire votre modèle et vos numéros de série à des fins de référence ultérieure à l’adresse www.dimplex.com/enregistrer Numéro de modèle MODEL / CAT NO SERIAL NO Numéro de série... -
Page 4: Consignes Importantes
à éviter qu’il ne subisse ⑥ Ne pas utiliser ce foyer à l’extérieur. des dommages. ⑦ Ne jamais installer le foyer à un endroit où il est susceptible de tomber dans une baignoire ou dans tout autre réservoir d’eau. www.dimplex.com... -
Page 5: Précautions Spéciales
CONSIGNES IMPORTANTES NOTE : Les changements ou les interférences nuisibles dans une installation modifications n’ayant pas fait l’objet résidentielle. Cet appareil génère, utilise et d’une approbation expresse de la partie peut émettre de l’énergie radioélectrique. responsable de la conformité auront pour S’il n’est pas installé... -
Page 6: Fiche Technique
Les bûches sont fragiles et peuvent se les risques d’incendie, de décharges fissurer ou se briser facilement si on les électriques ou de blessures, le câblage laisse tomber. électrique doit être conforme au Code du bâtiment local et aux autres règlements en vigueur. www.dimplex.com... -
Page 7: Installation
Installation Cadrage 1. Aucune ventilation particulière n’est NOTE : Les matériaux utilisés requise pour le foyer électrique pour l’enceinte finie doivent être de encastrable Revillusion dimensions exactes (B et C), car la bordure de garniture de 1/4 po (0,6 cm) 2. -
Page 8: Installation De La Vitre Frontale
5. Placer la vitre frontale dans le foyer et la fixer à l’aide de la vis D. 2. Vérifier que tout le matériel est inclus dans l’emballage avant de commencer. 3. Installer les pièces du matériel A et B sur la vitre avant. 6. Installer la garniture supérieure. www.dimplex.com... -
Page 9: Emplacement
Installation Emplacement 3. Fixer le foyer au cadre à l’aide de quatre brides de montage sur les côtés de Le foyer est un modèle non soumis aux l’appareil, et des pièces de quincaillerie normes de dégagement, à l’exception du appropriées. dessus de l’appareil où... -
Page 10: Spécifications Électriques
à la terre de l’appareil, consulter un électricien ou un technicien qualifié. Ne pas modifier la fiche fournie avec le produit - si elle ne s’adapte pas à la prise, faites installer une prise appropriée par un électricien qualifié. www.dimplex.com... -
Page 11: Cordon D'alimentation
Spécifications électriques Cordon d’alimentation Retrait du cordon d’alimentation pour AVERTISSEMENT : Ranger ou fixer le raccordement direct cordon d’alimentation de façon à éviter de trébucher ou de s’accrocher et à réduire les Pour retirer le cordon d’alimentation : risques d’incendie, de choc électrique ou de blessures. -
Page 12: Raccordement Direct
1/2 po (1,3 cm) à partir de l’extrémité. l’aide d’un serre-câble. 5. Suivre les instructions pour le mode d’installation désiré. ROUGE - N ALIMENTATION BLANC - N DE 120 V NOIR - L1 NOIR DISJONCTEUR TERRE - G TERRE - G www.dimplex.com... -
Page 13: Interrupteur Mural (120 V)
Spécifications électriques Interrupteur mural (120 V) Avant d’installer l’interrupteur mural : • Raccorder un fil à 2 conducteurs NOTE : Utiliser un interrupteur avec mise à la terre (3 fils au total) du mural (marche/arrêt) unipolaire panneau de la source d’alimentation au unidirectionnel dont le calibre est au boîtier de l’interrupteur mural. - Page 14 à la terre dans le boîtier de l’interrupteur mural. 7. Insérer le câblage de l’interrupteur mural dans le boîtier. 8. Insérer le câblage dans le foyer électrique encastrable et le fixer à l’aide d’un serre-câ ble. 9. S’assurer que tous les raccords sont serrés. www.dimplex.com...
-
Page 15: Schéma De Câblage
Schéma de câblage 1 0 4 C 1 0 1 0 4 1 0 3 C 1 2 1 0 0 K R 2 7 A P 2 9 5 2 R 1 2 R 1 1 4 7 0 R 1 3 J P 6 R 2 4... -
Page 16: Fonctionnement
à nouveau. NOTE : Le foyer conserve la chaleur après l’arrêt. Lorsque le chauffage est éteint, une période de refroidissement de 2 minutes s’écoule avant l’arrêt complet du ventilateur. www.dimplex.com... -
Page 17: Utilisation
Utilisation Voyants Affichage lumineux Icône Fonction Description Appuyer pour allumer l’appareil ou pour le mettre en mode veille. Mode veille Lorsque l’appareil est remis en marche, le système (marche/arrêt) garde en mémoire les derniers réglages utilisés (sauf la minuterie). Appuyer cette touche pour allumer l'ensemble de bûches et pour activer l'effet de flamme. -
Page 18: Icône Fonction
Luminosité est désactivé.) NOTE : Lorsque le capteur d’éclairage est activé, les paramètres d’intensité des flammes chatoyantes (élevée et basse) sont aussi offerts (« H » et « L » clignotants). www.dimplex.com... - Page 19 Utilisation Icône Fonction Description Appuyer plusieurs fois sur cette touche pour passer d’un mode de chauffage à l’autre (Normal, Eco et Boost). Normal est indiqué par Nor sur l’affichage, ECO est indiqué par un Eco Mode de sur l’affichage et Boost est indiqué par un b20 sur l’affichage. chauffage En mode Boost, une durée initiale de 20 minutes est réglée et l’afficheur indique b19, b18, etc.
-
Page 20: Entretien
à son tour causer des dommages. Dépoussiérer le foyer ou passer l’aspirateur au besoin. Nettoyer les surfaces peintes du foyer électrique encastrable à l’aide d’un chiffon humide et d’un détergent doux. Ne jamais utiliser de nettoyants abrasifs. www.dimplex.com... -
Page 21: Nettoyage De L'écran Réflecteur
Entretien Nettoyage de l’écran réflecteur Remplacement de la pile de la télécommande L’écran réflecteur a été nettoyé à l’usine, lors de l’assemblage. Cependant, pendant Pour remplacer la pile : le transport, l’installation, la manipulation, Retirer la vis du compartiment de piles etc., l’écran peut se couvrir de particules de poussière. -
Page 22: Garantie
Cette garantie limitée ne s’applique pas aux Ce que couvre cette garantie limitée et produits qui ont été réparés (sauf par Dimplex pour quelle durée ou ses représentants de service autorisés) ou Les produits, autres que les cadres (man- autrement modifiés. - Page 23 • Pour les produits (autres que les man- la pièce ou le produit Si Glen Dimplex Ame- teaux et les garnitures) pour la période ricas est incapable de réparer ou de rem- commençant à...
- Page 24 TEMENT DE LA VENTE, DE L’ENTRETIEN, tueux ou une pièce de ceux-ci sans frais. DE L’UTILISATION OU DE L’INCAPACITÉ Dans le cas où Glen Dimplex Americas est D’UTILISATION DU PRODUIT, MÊME SI dans l’incapacité de réparer ou de remplacer DIMPLEX, SES GESTIONNAIRES, SES AD- ce produit ou cette pièce, ou si la réparation...
-
Page 25: Service D'assistance Technique
Vous trouverez du soutien technique et des instructions de dépannage, ainsi qu'une liste de pièces de rechange à www.dimplex.com/soutien 1-888-346-7539 | www.dimplex.com Dans le cadre de notre politique d’amélioration continue de nos produits, nous nous réservons le droit de modifier les spécifications sans préavis. © 2022 Glen Dimplex Americas...
