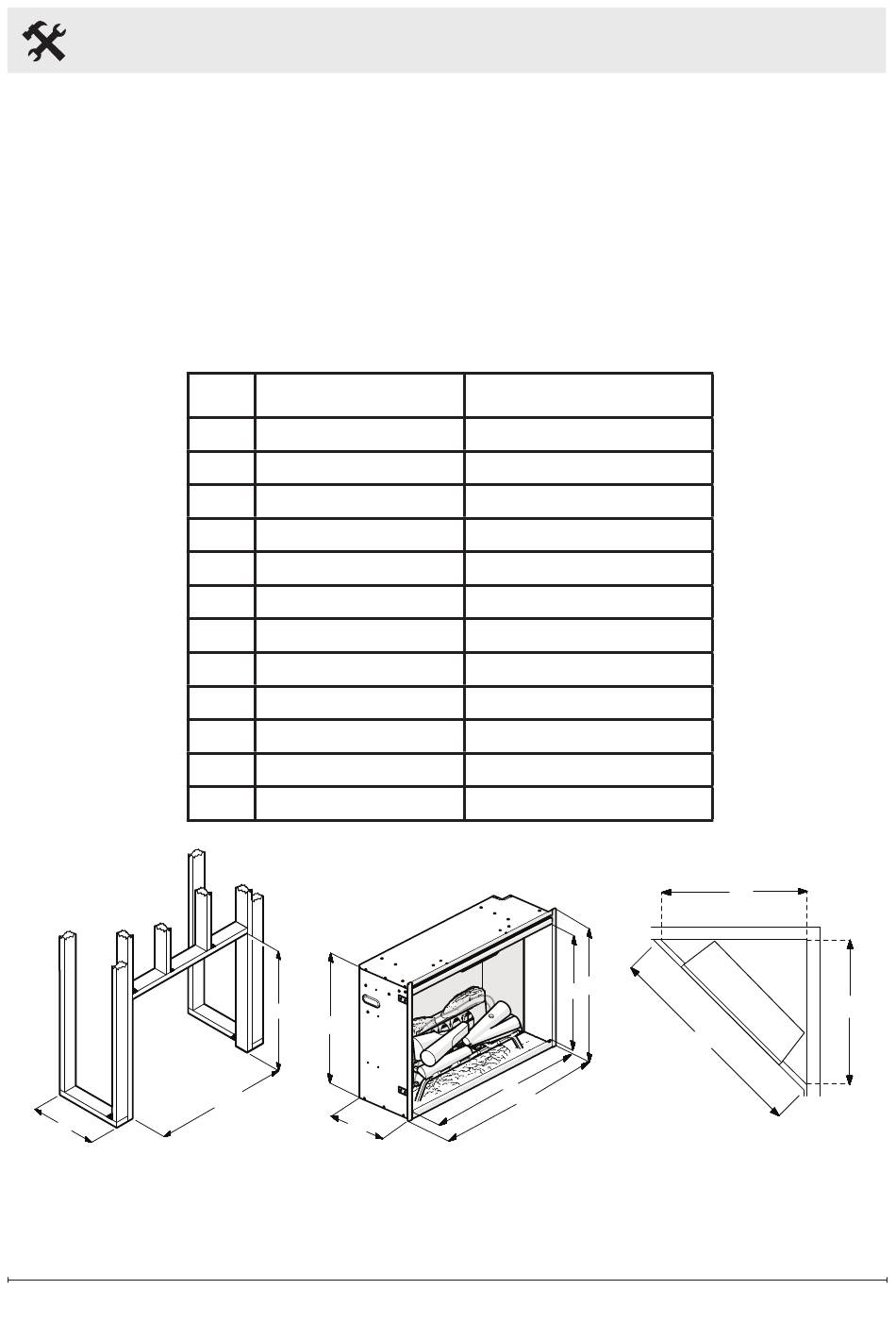

Installation

Cadrage
1. Aucune ventilation particulière n'est
requise pour le foyer électrique
encastrable Revillusion
2. Découper l'ouverture pour le cadrage.
Veiller à respecter les dimensions
recommandées ci-dessous.
A
Dimensions brutes du bâti
.
MD
RBF24DLX
A
12 1/2 po (318 mm)
B
24 5/8 po (626 mm)
C
22 3/8 po (568 mm)
D
22 1/8 po (562 mm)
E
12 1/8 po (307 mm)
F
23 3/8 po (595 mm)
G
25 1/4 po (640 mm)
H
19 po (483 mm)
I
22 7/8 po (581 mm)
J
47 3/4 po (1213 mm)
K
33 3/4 po (857 mm)
L
33 3/4 po (857 mm)
C
D
B
E
Dimensions du foyer
!
NOTE : Les matériaux utilisés
pour l'enceinte finie doivent être de
dimensions exactes (B et C), car la
bordure de garniture de 1/4 po (0,6 cm)
ne sert qu'à créer une apparence de
finition.
RBF24DLXWC
12 1/2 po (318 mm))
24 5/8 po (626mm)
22 3/8 po (568 mm)
22 1/8 po (562 mm)
12 1/8 po (307 mm)
23 3/8 po (595 mm)
25 1/4 po (640 mm)
19 po (483 mm)
22 7/8 po (581 mm)
47 3/4 po (1213 mm)
33 3/4 po (857 mm)
33 3/4 po (857 mm)
I
H
F
G
K
J
Dimensions brutes du coin
L
7
