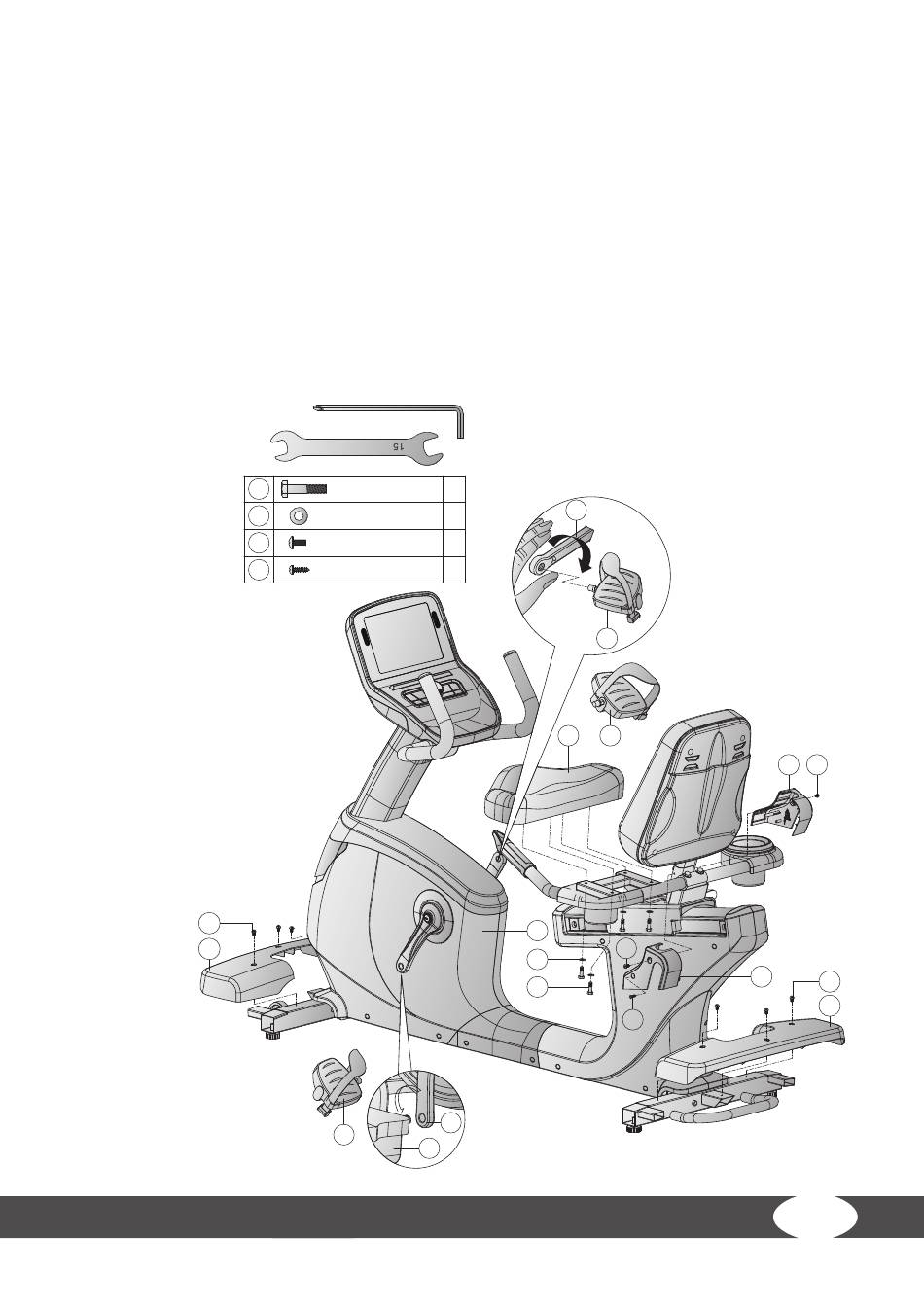

Étape 5 :
montage des revêtements et des pédales
1.
Montez le siège (69) sur le cadre principal (1) avec quatre vis (112) et quatre rondelles (16).
2.
Montez la pédale gauche (51L) sur le bras de manivelle gauche (48L) en tournant la pédale (51L)
dans le sens inverse des aiguilles d'une montre.
3.
Montez la pédale droite (51R) sur le bras de manivelle droit en tournant la pédale (51R) dans le
sens des aiguilles d'une montre.
⚠
PRUDENCE
Veillez à visser complètement les pédales.
4.
Fixez les revêtements (5, 114 & 115) en utilisant huit vis (39) et une vis (38).
5.
Serrez ensuite fermement toutes les vis.
16
39
5
13
M8x1.25x35L
112
D16xD8.5x1.2T
39
M5*12L
38
ST4.2*15L
L
51L
51L
x4
48R
x4
x8
x1
51R
69
51R
1
16
112
48L
115
39
114
38
39
39
5
19
