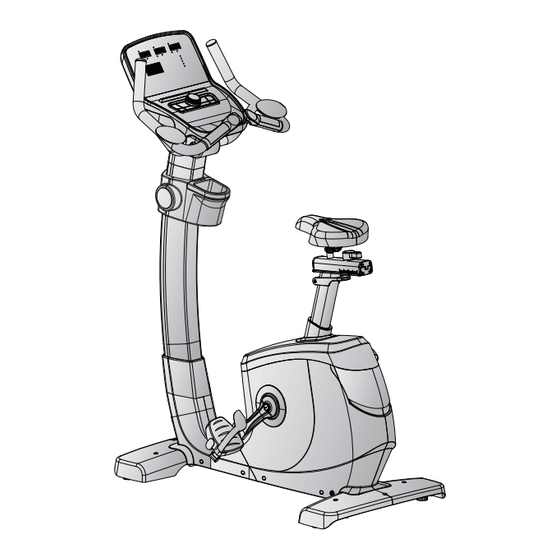

- Page 1 Notice de montage et mode d'emploi max. 180 kg ~ 90 Min. 58 kg L 122 | B 61 | H 154 TF-UB99.01.05 Vélo d‘appartement UB9.9 TF-UB99...
- Page 2 UB9.9...
-
Page 3: Table Des Matières
Table des matières INFORMATIONS GÉNÉRALES Notes techniques Sécurité personnelle Sécurité électrique Emplacement MONTAGE Instructions générales Contenu de la livraison Montage MODE D'EMPLOI Affichage de la console Fonctions des touches Mise en marche de l'appareil Mode de veille MANUAL (programmes manuels) 3.5.1 Programme Quick-Start 3.5.2 Programmes basés sur des objectifs PROGRAM (programmes à... - Page 4 ACCESSOIRES RECOMMANDÉS COMMANDES DE PIÈCES DE RECHANGE Numéro de série et désignation du modèle Liste des pièces Vue éclatée GARANTIE CONTACT UB9.9...
-
Page 5: Mentions Légales
Nous vous remercions d'avoir opté pour un appareil d'entraînement de qualité de la marque Taurus. Taurus propose des appareils de sport et de fitness haut de gamme conçus pour une utilisation à domicile ou destinés à équiper les salles de gym et les établissements commerciaux. Les appareils de fitness de Taurus poursuivent l'objectif premier des sportifs, celui d'atteindre un niveau de performance maximal ! Les appareils sont ainsi développés en étroite concertation avec des sportifs... - Page 6 Ce symbole indique des situations dans lesquelles le non-respect des consignes peut entraîner des blessures très graves, voire mortelles ! REMARQUE Vous trouverez ici d'autres informations utiles. Conservez soigneusement ce mode d'emploi de sorte qu'il soit accessible pour toute information sur les travaux de maintenance et les commandes de pièces de rechanges. UB9.9...
-
Page 7: Informations Générales
INFORMATIONS GÉNÉRALES Notes techniques Affichage LCD de : Durée d'entraînement en min. Vitesse en km/h Distance d'entraînement en km Calories en kcal Inclinaison en % Fréquence cardiaque (à partir des capteurs cardiaques tactiles ou d'une ceinture pectorale) Tours par minute Watt Système de freinage : système de freinage à... -
Page 8: Sécurité Personnelle
à ce que personne ne risque de trébucher. Durant l'entraînement, assurez-vous que personne ne se trouve dans la zone de mouvement de l'appareil. ࣑ ATTENTION Ne placez aucun objet dans les ouvertures de l'appareil. UB9.9... -
Page 9: Sécurité Électrique
Sécurité électrique DANGER ⚠ Pour limiter les risques de choc électrique, débranchez toujours le câble de l'appareil de la prise de courant dès que vous avez terminé l'entraînement, avant d'assembler ou de désassembler l'appareil ainsi qu'avant de procéder à une maintenance ou à un nettoyage de l'appareil. -
Page 10: Montage
Pour éviter tout endommagement de l'appareil et du sol, procédez au montage de l'appareil sur un tapis de sol ou sur le carton d'emballage. REMARQUE Pour faciliter le montage, des vis et des écrous peuvent être prémontés. Assemblez l'appareil si possible sur l'emplacement qui lui est réservé. UB9.9... -
Page 11: Contenu De La Livraison
Contenu de la livraison L'emballage comprend les pièces représentées ci-après. Vérifiez que l'ensemble des pièces et outils appartenant à l'appareil sont compris dans la livraison et assurez-vous que l'appareil n'a pas été endommagé pendant le transport. En cas de réclamation, veuillez contacter immédiatement votre contractant. -
Page 12: Montage
Soulevez le cadre arrière et fixez le pied arrière (2) sur le cadre principal (1) à l’aide de quatre rondelles entretoises (16), quatre rondelles élastiques (9), deux vis (7A), deux vis (7) (voir schéma 1-4) puis serrez les vis à la main. UB9.9... - Page 13 M8x1.25x70L M8x1.25x110L D15.4xD8.2x2T D16xD8.5x1.2T 9 16 9 16 Step-1...
- Page 14 Tirez le verrouillage de l'appui de selle (13) en direction de la selle et engagez l'appui de selle (13) dans le cadre principal (1) (voir schéma 2-3). REMARQUE Après le montage, vous pouvez régler le siège en hauteur et sur les côtés à la position qui vous convient (voir schémas 2-3 et 2-4). Step-2 UB9.9...
- Page 15 Étape 3 : Montage de la barre de console Faites coulisser le revêtement (75) de la barre de console (17) vers le haut (voir schéma 3-1). Reliez entre eux les deux câbles de la console (64 & 65) (voir schéma 3-2). ࣑ ATTENTION Lors de l'étape suivante, veillez à...
- Page 16 à la main. Fixez sur la barre de console (17) le revêtement de console (40) sous la console (76) à l'aide de quatre vis (39) (voir schéma 4-4) et serrez les vis à la main. M5*12L Step-4 UB9.9...
-
Page 17: Montage Des Poignées
Étape 5 : Montage des poignées Reliez les câbles de la console (76) aux câbles des touches de sélection rapide (37L & 37R). Fixez les poignées (36) sur la barre de console (17) à l'aide de deux rondelles ondulées (8) et deux vis (41) et serrez les vis à la main. Positionnez le revêtement (42) sur le vissage. - Page 18 Vissez la pédale droite (51R) sur la manivelle droite du cadre principal (48R) en la tournant dans le sens des aiguilles d'une montre. Placez les revêtements arrière et avant (5) sur les pieds arrière et avant (2 & 4) et fixez les revêtements (5) à l'aide de respectivement trois vis (39). M5*12L UB9.9...
- Page 19 Étape 7 : Ajustement des pieds Si le sol présente des inégalités, vous pouvez stabiliser l'appareil en tournant les vis de réglage situées sous le cadre principal. Soulevez l'appareil du côté souhaité et tournez la vis de réglage sous le cadre principal. Tournez la vis dans le sens des aiguilles d'une montre pour la desserrer et remonter l'appareil.
-
Page 20: Mode D'emploi
Affichage du nombre de tours par minute (0-999) LEVEL Affichage du niveau de résistance actuel WATTS Affichage du nombre de watts (0-999) Affichage de la fréquence cardiaque (0-230) PULSE Réglage de la valeur cible à l'aide du bouton rotatif (0-30-230) par pas de 1. UB9.9... -
Page 21: Fonctions Des Touches
Fonctions des touches TOUCHE DESCRIPTION Augmentation des valeurs de réglage ou de la résistance d'entraînement Bouton rotatif Réduction des valeurs de réglage ou de la résistance d'entraînement Validation des réglages BODY FAT Mesure du taux de graisse corporelle RECOVERY Contrôle du niveau de récupération de la fréquence cardiaque Appuyez sur cette touche en mode Réglages ou Sélection pour retourner au mode d'entraînement initial. -
Page 22: Mise En Marche De L'appareil
WATT (programme basé sur le nombre de watts) Mode de veille En l'absence de réglage et/ou de mouvement pendant quatre minutes, la console passe en mode de veille. Dès que la console détecte un mouvement, elle quitte le mode de veille. UB9.9... -
Page 23: Manual (Programmes Manuels)
MANUAL (programmes manuels) En mode MANUAL, vous pouvez choisir entre le programme Quick-Start (démarrage rapide) et les programmes basés sur des objectifs. Les programmes basés sur des objectifs nécessitent le réglage de valeurs cibles telles que la durée (TIME), la distance (DISTANCE), les calories en kcal (CALORIES) ou la fréquence cardiaque (PULSE). -
Page 24: Program (Programmes À Profil)
Vous pouvez modifier le niveau de résistance pendant l'entraînement à l'aide du bouton rotatif. Pour mettre le programme en pause, appuyez de nouveau sur la touche START/STOP. REMARQUE Lorsque le programme est en pause, vous pouvez modifier la durée d'entraînement. Pour quitter le programme, appuyez sur la touche RESET. UB9.9... -
Page 26: User (Programme Défini Par L'utilisateur)
START/STOP pour démarrer directement l'entraînement. REMARQUE Vous pouvez modifier le niveau de résistance pendant l'entraînement à l'aide du bouton rotatif. Pour mettre le programme en pause, appuyez de nouveau sur la touche START/STOP. Pour quitter le programme, appuyez sur la touche RESET. UB9.9... -
Page 27: Programmes Basés Sur La Fréquence Cardiaque)
H.R.C. (programmes basés sur la fréquence cardiaque) AVERTISSEMENT ⚠ Votre appareil d'entraînement n'est pas un dispositif médical. La mesure de la fréquence cardiaque n'est pas toujours précise. La précision de la fréquence cardiaque indiquée peut être altérée par différents facteurs. L'affichage de la fréquence cardiaque sert uniquement de référence pour votre entraînement. -
Page 28: Watt (Programme Basé Sur Le Nombre De Watts)
Pour quitter la fonction de récupération avant la fin du compte à rebours, appuyez de nouveau sur la touche RECOVERY. Au bout du compte à rebours, l'écran affiche une note de fitness de F1 à F6 basée sur votre pouls final : Très bien Bien Moyen Suffisant Mauvais Très mauvais UB9.9... -
Page 29: Body Fat (Mesure Du Taux De Graisse Corporelle)
3.11 BODY FAT (mesure du taux de graisse corporelle) Sélectionner un profil utilisateur (U1 - U4). Pour démarrer la mesure du taux de graisse corporelle, appuyez sur la touche BODY FAT dans le menu principal et saisissez les capteurs tactiles. REMARQUE Si vous ne saisissez pas correctement les capteurs tactiles, l'écran affiche le code de défaut E-1. -
Page 30: Bluetooth Et Applications De Fitness
Les applications d'entraînement sont disponibles dans l'App Store de google ou Apple. Vous y trouverez par exemple les applis « Kinomap » et « iconsole+ ». Ces applis proviennent de fournisseurs externes. Fitshop décline toute responsabilité quant à la disponibilité, la fonctionnalité et le contenu de ces programmes. Exemple : Kinomap UB9.9... -
Page 31: Stockage Et Transport
STOCKAGE ET TRANSPORT Instructions générales ࣑ ATTENTION Veillez à ce que l'appareil soit protégé contre l'humidité, la saleté et la poussière. Le lieu de stockage doit être sec, correctement aéré et présenter une température ambiante entre 5°C et 45°C. AVERTISSEMENT ⚠... -
Page 32: Dépannage, Entretien Et Maintenance
Positionnez correctement la ceinture pectorale et/ou humidifiez les électrodes Ceinture pectorale défectueuse ou pile Changez les piles usée Vérifiez que l'affichage de la fréquence Affichage du pouls cardiaque est possible via les capteurs défectueux tactiles UB9.9... -
Page 33: Codes De Défauts Et Dépannage
Codes de défauts et dépannage Le système électronique de l'appareil procède à des tests en continu. En cas d'écarts, un code de défaut apparaît à l'écran et le fonctionnement normal de l'appareil est arrêté pour votre sécurité. Aucune valeur reçue pendant la mesure du taux de graisse corporelle. Vérifiez que vous saisissez bien les capteurs tactiles des deux mains pendant la mesure. -
Page 34: Accessoires Recommandés
QR mis à disposition. Vous avez bien sûr également la possibilité de contacter notre service clientèle par téléphone, par mail, dans l'un de nos magasins ou via les réseaux sociaux. C'est avec plaisir que nous vous conseillerons ! Ceinture pectorale Tapis de sol Gel de contact Spray à base de silicone Serviettes UB9.9... -
Page 35: Commandes De Pièces De Rechange
Maximum weight/max. Benutzergewicht: Class/Klasse: Date/Datum: Sport-Tiedje GmbH, Flensburger Str. 55, 24837 Schleswig MADE IN Serial nº.: Entrez le numéro de série dans le champ correspondant. Numéro de série : Marque / catégorie : Taurus / Vélo d’appartement Désignation du modèle : UB9.9 Référence article : TF-UB99... -
Page 36: Liste Des Pièces
60*28.7*10T bearing 58006-6-1040-01 #6004-2RS(C0) waved washer 55120-5-2705-DA D27*D20.3*0.5T Screw 54203-2-0030-F0 M3*0.5*30L C ring 55519-1-2312-DA D22.5*D18.5*1.2T cross screw 54203-2-0012-F0 M3*0.5*12L crank axle 734S0-3-2903-00 pulley wheel 58008-6-1037-D0 D260*25*3T anti-loose nut 55206-1-2006-FA M6*1.0*6T Hex bolt 50106-5-0015-C0 M6x1.0x15L Multi-groove belt 58004-6-1113-00 440 PJ8 UB9.9... - Page 37 Round Magnet 174R4-6-2574-00 Upper cable for quick button(2) 734S0-6-2539-00 400L Upper cable for quick button(1) 734S0-6-2542-00 400L Upper cover for handpulse 747S0-6-2517-B0 184.5*20.8*50 Lower cover for handpulse 747S0-6-2518-B0 184.5*35.2*50 Membrane button (-) 734S0-6-2534-00 Membrane button (+) 734S0-6-2533-00 Handlebar 734S0-3-2400-J0 Lower cable for quick button(2) 747S0-6-2536-00 850L Lower cable for quick button(1)a...
- Page 38 Flat Washer 55108-1-2830-NA D28*D8.5*3T Plastic cover 803K0-6-1082-00 D3*30L spring 58003-6-1024-N0 D2.2*D14*65L Fixing Plate For Idle Wheel 734S0-3-1600-00 Plastic Flat washer 55110-1-2404-BF D10*D24*0.4T Hex nut 55208-2-2006-NA M8*1.25*6T 55208-1-2008-FA M8*1.25*8T Adjustable rod 734S0-3-2225-N0 Bolt 51608-5-0016-F0 M8*1.25*16L spring 58003-6-1067-N0 D10xD1.5x73L Bolt 53205-2-0040-N0 M5*0.8*40L UB9.9...
- Page 39 Fixing bar 734S0-6-2210-N0 D6*49L Tighten gasket 734S0-6-4086-B0 D38*11T screw 54006-5-0045-F3 M6*1.0*45L Pull handle 734S0-6-2274-B0 152.5*53*32.2 End cap for adjustable handle 734S0-6-4085-B0 74*D37*3T bolt 50508-5-0050-D3 M8x1.25x50L buffer 55308-4-0020-G9 D10.5*20L block plate 734S0-6-4073-N0 31*31*6T moving wheel 26100-6-1087-B0 D65*24 Round head cross screw 50805-2-0010-F0 M5x0.8x10L Inner hex fastening screw...
-
Page 40: Vue Éclatée
Vue éclatée UB9.9... -
Page 41: Garantie
GARANTIE Les appareils d’entraînement de Taurus® sont soumis à un contrôle de qualité rigoureux. Si, malgré les soins apportés, votre appareil de fitness ne fonctionnait pas de manière irréprochable, nous le regrettons vivement et nous vous invitons à prendre contact avec notre service clientèle. Notre ligne d’assistance technique se tient volontiers à... - Page 42 Il est également dans notre intérêt de trouver une solution rapide et non bureaucratique à votre demande. Gardez donc à portée de main votre numéro client ainsi que le numéro de série de l'appareil défectueux. UB9.9...
-
Page 43: Contact
CONTACT TECHNIQUE TECHNIQUE & SERVICE TECHNIQUE & SERVICE �� �� �� +49 4621 4210-900 80 90 1650 +33 (0) 172 770033 +49 4621 4210-945 +49 4621 4210-933 �� +49 4621 4210-698 �� �� info@fitshop.dk service-france@fitshop.fr �� technik@sport-tiedje.de �� �� Lu - ve 08h00 18h00 Lu - ve... -
Page 44: Boutique En Ligne Et Réseaux Sociaux
L'entreprise emploie à cet effet de nombreux spécialistes scientifiques du sport, entraîneurs de fitness et athlètes de compétition. N'hésitez pas à nous rendre visite sur les réseaux sociaux ou sur notre blog ! UB9.9... - Page 45 Notes...
- Page 46 Notes UB9.9...
-
Page 48: Vélo D'appartement
Vélo d‘appartement UB9.9...
