Étape 2 :
montage du montant de la console
1.

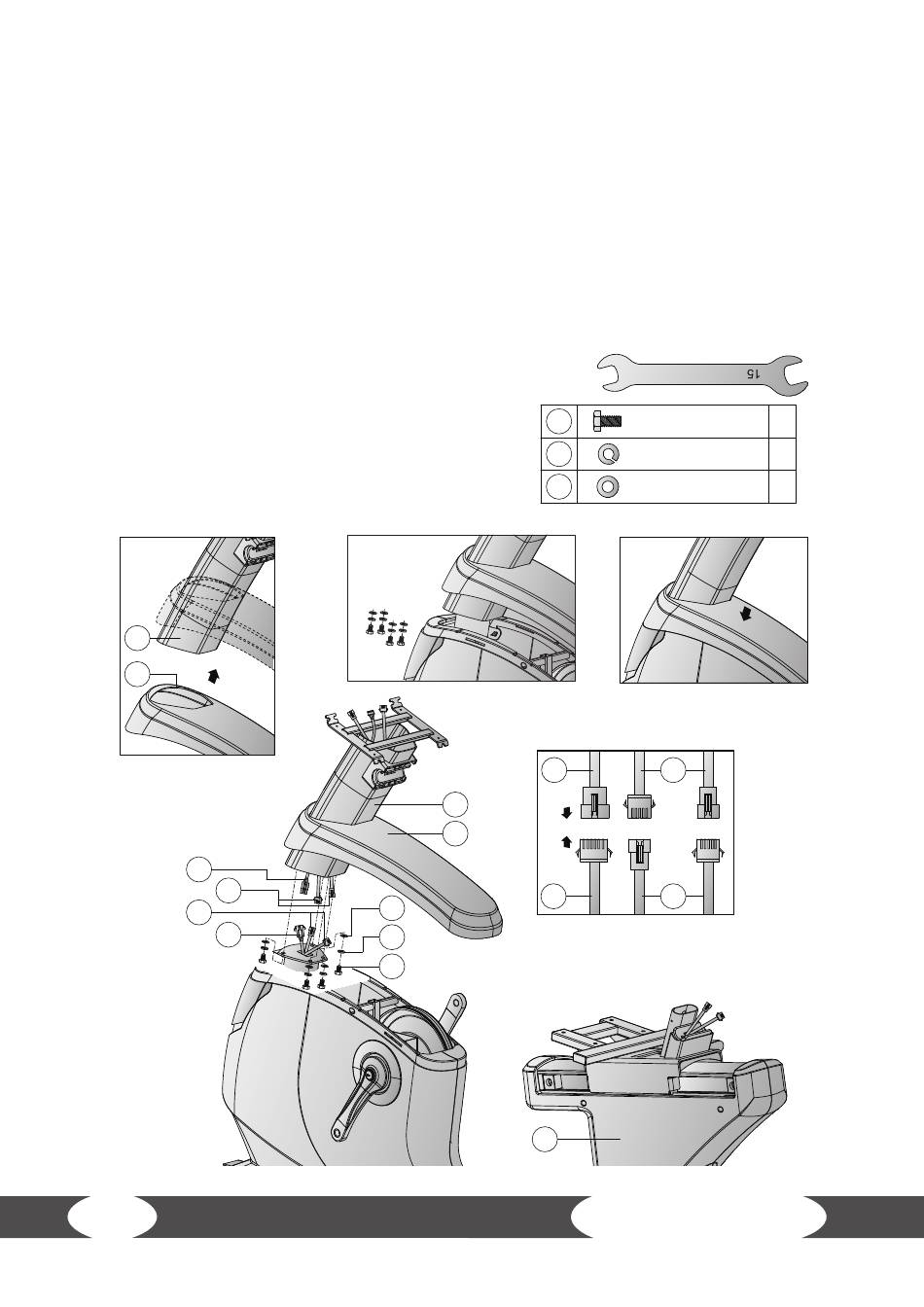

Faites coulisser le revêtement (11) le long du montant de la console (17) vers le haut (voir
schéma 2-1).
2.
Reliez les câbles (64 & 65) et les câbles (14 & 18) entre eux (voir schéma 2-2).
3.
Retirez le revêtement et jetez-le - il ne fait pas partie du kit de montage (voir schéma 2-3).
4.
Insérez le montant de la console (17) dans le logement du cadre principal (1).
5.
Faites coulisser le revêtement (11) vers le bas (voir schéma 2-4).
2-1
17
11
64
14
18
65
16
15
9
16
2-3
2-2
64
17
11
65
16
9
15
1
13
x4
M8x1.25x15L
x4
D15.4xD8.2x2T
x4
D16xD8.5x1.2T
2-4
14
18
RB9.9 Touch
