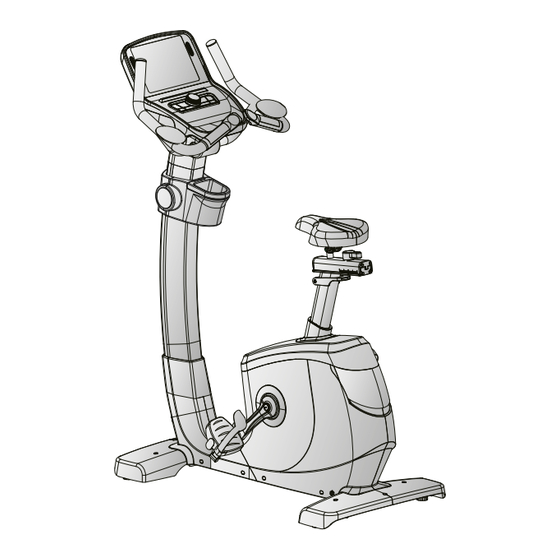

- Page 1 Notice de montage et mode d'emploi max. 180 kg ~ 90 Min. 58 kg L 122 | L 61 | H 154 TFUB99TFT.01.05 N.º art. TF-UB99-TFT Vélo d’appartement UB9.9 Touch...
- Page 2 UB9.9 Touch...
-
Page 3: Table Des Matières
Table des matières INFORMATIONS GÉNÉRALES Notes techniques Sécurité personnelle Sécurité électrique Emplacement MONTAGE Instructions générales Contenu de la livraison Montage MODE D'EMPLOI Affichage de la console Fonctions des touches Programmes 3.3.1 Quick-Start 3.3.2 Programmes basés sur des objectifs 3.3.3 Programmes prédéfinis 3.3.4 Programmes définis par l'utilisateur 3.3.5 Programmes basés sur la fréquence cardiaque 3.3.6 Programme basé... - Page 4 COMMANDES DE PIÈCES DE RECHANGE Numéro de série et désignation du modèle Liste des pièces Vue éclatée GARANTIE CONTACT UB9.9 Touch...
- Page 5 Nous vous remercions d'avoir opté pour un appareil d'entraînement de qualité de la marque Taurus. Taurus propose des appareils de sport et de fitness haut de gamme conçus pour une utilisation à domicile ou destinés à équiper les salles de gym et les établissements commerciaux. Les appareils de fitness de Taurus poursuivent l'objectif premier des sportifs, celui d'atteindre un niveau de performance maximal ! Les appareils sont ainsi développés en étroite concertation avec des sportifs...
- Page 6 REMARQUE Vous trouverez ici d'autres informations utiles. Conservez soigneusement ce mode d'emploi de sorte qu'il soit accessible pour toute information sur les travaux de maintenance et les commandes de pièces de rechanges. UB9.9 Touch...
-
Page 7: Informations Générales
INFORMATIONS GÉNÉRALES Notes techniques Affichage TFT de : Durée d’entraînement en min. Vitesse en km/h Distance d’entraînement en km Paliers de réstistance Calories en kcal Fréquence cardiaque (à partir des capteurs cardiaques tactiles ou d’une ceinture pectorale) Tours par minute Watt Système de freinage : système de freinage à... -
Page 8: Sécurité Personnelle
à ce que personne ne risque de trébucher. Durant l'entraînement, assurez-vous que personne ne se trouve dans la zone de mouvement de l'appareil. ࣑ ATTENTION Ne placez aucun objet dans les ouvertures de l'appareil. UB9.9 Touch... -
Page 9: Sécurité Électrique
Sécurité électrique DANGER ⚠ Pour limiter les risques de choc électrique, débranchez toujours le câble de l'appareil de la prise de courant dès que vous avez terminé l'entraînement, avant d'assembler ou de désassembler l'appareil ainsi qu'avant de procéder à une maintenance ou à un nettoyage de l'appareil. -
Page 10: Emplacement
Pour éviter tout endommagement de l'appareil et du sol, procédez au montage de l'appareil sur un tapis de sol ou sur le carton d'emballage. REMARQUE Pour faciliter le montage, des vis et des écrous peuvent être prémontés. Assemblez l'appareil si possible sur l'emplacement qui lui est réservé. UB9.9 Touch... -
Page 11: Contenu De La Livraison
Contenu de la livraison L'emballage comprend les pièces représentées ci-après. Vérifiez que l'ensemble des pièces et outils appartenant à l'appareil sont compris dans la livraison et assurez-vous que l'appareil n'a pas été endommagé pendant le transport. En cas de réclamation, veuillez contacter immédiatement votre contractant. -
Page 12: Montage
Soulevez le cadre arrière et fixez le pied arrière (2) sur le cadre principal (1) à l’aide de quatre rondelles entretoises (16), quatre rondelles élastiques (9), deux vis (7A), deux vis (7) (voir schéma 1-4) puis serrez les vis à la main. UB9.9 Touch... - Page 13 M8x1.25x70L M8x1.25x110L D15.4xD8.2x2T D16xD8.5x1.2T 9 16 9 16 Step-1...
- Page 14 Tirez le verrouillage de l'appui de selle (13) en direction de la selle et engagez l'appui de selle (13) dans le cadre principal (1) (voir schéma 2-3). REMARQUE Après le montage, vous pouvez régler le siège en hauteur et sur les côtés à la position qui vous convient (voir schémas 2-3 et 2-4). Step-2 UB9.9 Touch...
- Page 15 Étape 3 : Montage de la barre de console Faites coulisser le revêtement (75) de la barre de console (17) vers le haut (voir schéma 3-1). Reliez entre eux les deux câbles de la console (64 & 65) (voir schéma 3-2). ࣑ ATTENTION Lors de l'étape suivante, veillez à...
- Page 16 à la main. Fixez sur la barre de console (17) le revêtement de console (40) sous la console (76) à l'aide de quatre vis (39) (voir schéma 4-4) et serrez les vis à la main. M5*12L UB9.9 Touch...
- Page 17 Étape 5 : Montage des poignées Reliez les câbles de la console (76) aux câbles des touches de sélection rapide (37L & 37R). Fixez les poignées (36) sur la barre de console (17) à l'aide de deux rondelles ondulées (8) et deux vis (41) et serrez les vis à la main. Positionnez le revêtement (42) sur le vissage.
- Page 18 Tournez la vis dans le sens des aiguilles d'une montre pour la desserrer et remonter l'appareil. Tournez la vis dans le sens inverse des aiguilles d'une montre pour abaisser l'appareil. Step-2 UB9.9 Touch...
- Page 19 Étape 8: Branchement de l'appareil ࣑ ATTENTION Ne branchez pas l'appareil sur une multiprise ; il risque sinon de ne pas être suffisamment alimenté en courant. Cela risque de provoquer des dysfonctionnements. Reliez la fiche secteur (66) à l'appareil et branchez la fiche secteur (66) sur une prise conforme aux directives indiquées au chapitre Sécurité...
-
Page 20: Mode D'emploi
10 cal. Affichage du nombre de tours par minute (0-999) LEVEL Affichage du niveau de résistance actuel Affichage de la fréquence cardiaque (0-230) PULSE Réglage de la valeur cible à l'aide du bouton rotatif (0-30-230) par pas de 1. UB9.9 Touch... - Page 21 Affichage du MET ou de la valeur en watts momentanée Définition : Le MET (équivalent métabolique) sert à mesurer le métabolisme de base moyen d'une personne. Le MET correspond à la consommation d'oxygène d'une personne au repos. 1 MET= 3,5ml/kg/min (le corps consomme 3,5 millilitres d'oxygène par kilogramme et par minute) ;...
-
Page 22: Fonctions Des Touches
3.3.1 Quick-Start Lorsque vous vous trouvez dans le menu principal, appuyez sur la touche START pour démarrer directement l'entraînement via la fonction Quick Start. Vous pouvez également appuyer sur « QUICK START » dans le menu principal. UB9.9 Touch... -
Page 23: Programmes Basés Sur Des Objectifs
3.3.2 Programmes basés sur des objectifs Dans le menu principal, appuyez sur « GOAL ». Sélectionnez une unité (temps, distance ou calories) sur la base de laquelle vous souhaitez vous entraîner. REMARQUE Il n'est possible de définir qu'un seul objectif. Saisissez la valeur cible souhaitée. Appuyez sur START pour démarrer le programme. - Page 24 Setting time / 30 = time for each section Programme LEVEL LEVEL LEVEL LEVEL LEVEL LEVEL LEVEL LEVEL LEVEL LEVEL LEVEL LEVEL LEVEL LEVEL LEVEL LEVEL LEVEL LEVEL LEVEL LEVEL LEVEL LEVEL LEVEL LEVEL LEVEL LEVEL LEVEL LEVEL LEVEL LEVEL LEVEL LEVEL LEVEL LEVEL UB9.9 Touch...
- Page 25 Setting time / 30 = time for each section Programme LEVEL LEVEL LEVEL LEVEL LEVEL LEVEL LEVEL LEVEL LEVEL LEVEL LEVEL LEVEL LEVEL LEVEL LEVEL LEVEL LEVEL LEVEL LEVEL LEVEL LEVEL LEVEL LEVEL LEVEL LEVEL LEVEL LEVEL LEVEL LEVEL LEVEL LEVEL LEVEL LEVEL...
-
Page 26: Programmes Définis Par L'utilisateur
Appuyez sur STOP pour mettre le programme en pause. Le niveau de résistance est mis à 0. 6.1. Appuyez sur STOP à l’écran pour quitter le programme. L'écran affiche une synthèse de vos données d'entraînement. 6.2. Appuyez sur la touche START pour reprendre le programme. UB9.9 Touch... -
Page 27: Programmes Basés Sur La Fréquence Cardiaque
3.3.5 Programmes basés sur la fréquence cardiaque ⚠ AVERTISSEMENT Votre appareil d’entraînement n’est pas un dispositif médical. La mesure de la fréquence cardiaque n’est pas toujours précise. La précision de la fréquence cardiaque indiquée peut être altérée par différents facteurs. L’affichage de la fréquence cardiaque sert uniquement de référence pour votre entraînement. -
Page 28: Programme Basé Sur Les Watts
Il n’est pas possible de modifier manuellement la résistance ; elle est ajustée automatiquement en fonction du nombre cible de watts et du RPM. Pour mettre en pause le programme, appuyez sur la touche STOP. Appuyez sur START/STOP pour quitter le programme. UB9.9 Touch... -
Page 29: Test De Fitness
Test de fitness Le test de fitness s'effectue en deux étapes. Il est introduit par une phase d'échauffement, suivie du test proprement dit. Pour ce test, nous vous recommandons de porter une ceinture pectorale. REMARQUE Pendant le test, le RPM doit se situer entre 45 et 65, sinon un message d’erreur apparaît. Si le RPM n’atteint pas la valeur indiquée dans un délai de 5 secondes, le test est annulé. -
Page 30: Médias
Cette fonction permet de configurer des paramètres tels que la langue, la luminosité de l'écran et le volume sonore. Bluetooth : Vous pouvez connecter votre appareil mobile et les haut-parleurs Bluetooth à la console. Wireless : Cette fonction vous permet de connecter la console à Internet. UB9.9 Touch... -
Page 31: Bluetooth Et Applications De Fitness
Bluetooth et applications de fitness La console de cette appareil de fitness est équipée d’une interface Bluetooth. Attention : votre appareil mobile doit être compatible avec l’interface Bluetooth de votre appareil de fitness (Bluetooth 4.0). Pour utiliser une application d’entraînement, activez la fonction Bluetooth sur votre appareil mobile (tablette ou smartphone) puis ouvrez l’application. -
Page 32: Stockage Et Transport
Vous pouvez ensuite déplacer facilement l'appareil vers l'endroit souhaité. Si vous devez déplacer l'appareil sur une plus longue distance, veuillez démonter l'appareil et l'emballer en toute sécurité. Choisissez le nouvel emplacement de l'appareil en respectant les consignes mentionnées dans le chapitre 1.4 du mode d'emploi. UB9.9 Touch... -
Page 33: Dépannage, Entretien Et Maintenance
DÉPANNAGE, ENTRETIEN ET MAINTENANCE Instructions générales ⚠ AVERTISSEMENT Ne procédez à aucune modification non conforme sur l'appareil. PRUDENCE ⚠ Toute pièce endommagée ou usée peut compromettre votre sécurité et affecter la durée de vie de l'appareil. Remplacez par conséquent immédiatement les composants endommagés ou usés. -
Page 34: Calendrier D'entretien Et De Maintenance
Pour de plus amples informations, contactez le centre compétent d'élimination des déchets le plus proche de chez vous. Les matériaux sont recyclables, conformément à leur marquage. Par le recyclage des matières, la réutilisation ou d'autres formes de valorisation des anciens appareils, vous prenez activement part à la protection de notre environnement. UB9.9 Touch... -
Page 35: Accessoires Recommandés
ACCESSOIRES RECOMMANDÉS Pour rendre votre entraînement encore plus agréable et efficace, nous vous recommandons de compléter votre appareil de fitness par des accessoires adéquats. Un tapis de sol vous permettra de poser votre appareil de fitness en toute sécurité, tout en protégeant votre sol des taches de transpiration. -
Page 36: Commandes De Pièces De Rechange
Sport-Tiedje GmbH, Flensburger Str. 55, 24837 Schleswig MADE IN Serial nº.: Entrez le numéro de série dans le champ correspondant. Numéro de série : Marque / catégorie : Taurus / Vélo d’appartement Désignation du modèle : UB9.9 touch Référence article : TF-UB99 UB9.9 Touch... -
Page 37: Liste Des Pièces
Liste des pièces N° Désignation (ENG) Référence pièce fab. Spécification Nbre Main frame 734S0-3-1000-J3 Rear stabilizer 734S0-3-2112-J0 adjustable round wheel 26000-6-1095-B0 D38*M10*1.5 front stabilizer 734S0-3-2100-J0 front stabilizer cover 734S0-6-2186-B0 600*190.2*79.4 Allen bolt 50308-5-0040-F3 M8*1.25*40L Bolt 50108-5-0070-F4 M8*1.25*70L bolt 50108-5-0110-F5 M8*1.25*110L curved washer 55108-3-2215-FA D22xD8.5x1.5T... - Page 38 734S0-6-2775-N0 M10*1.25*9T Bolt cover 734S0-6-2779-C0 D29*11.5L 51L&51R Pedal 58029-6-1105-B0 JD-36A,9/16" Screw 54006-5-0015-D0 M6*1.0*15L spring washer 55106-2-1013-NA D10.5*D6.1*1.3T Flat Washer 55106-1-1310-NA D13*D6.5*1.0T Electric magnetic system 734S0-3-3102-00 D265*153*50 71600-6-4586-60 D6*26.5*7.7 Power supply 261D8-6-2411-00 socket 26100-6-2413-00 screw 51004-2-0010-F0 ST4*1.41*10L UB9.9 Touch...
- Page 39 Live line 734S0-6-3480-00 150L Netural line 734S0-6-3479-00 150L Ground line 734S0-6-3486-00 200L Upper cable for console 734S5-6-2572-00 300L Middle cable for console 734S5-6-2587-00 1000L Lower cable for console 734S5-6-2573-00 1300L Electric cable 26100-6-1775-02 1700L Tension cable 734S0-6-2603-02 D1.5*507.5L control board 734S5-6-2597-00 PA-AE00550, EMS Saddle...
- Page 40 Inner hex fastening screw 54605-2-0012-D0 M5*0.8*12L water bottle holder 747S0-6-2074-B0 113*138.3*120.5 water bottle holder(front)(black) 749S0-6-2092-B0 203.1*189*157.4 water bottle holder(rear)(black) 749S0-6-2091-B0 189*154.2*67.9 55376-1-0016-B8 D76*16 snakeskin pipe 734S2-6-3483-00 D10*1050 Allen spanner 58030-6-1031-N1 open spanner 58030-6-1035-N1 155*30*5T open spanner 58030-6-1035-N1 155*30*5T UB9.9 Touch...
-
Page 41: Vue Éclatée
Vue éclatée... -
Page 42: Garantie
GARANTIE Les appareils d’entraînement de Taurus® sont soumis à un contrôle de qualité rigoureux. Si, malgré les soins apportés, votre appareil de fitness ne fonctionnait pas de manière irréprochable, nous le regrettons vivement et nous vous invitons à prendre contact avec notre service clientèle. Notre ligne d’assistance technique se tient volontiers à... - Page 43 Service Garantie Durant la période de garantie, les appareils présentant des dysfonctionnement dûs à des défauts du matériel utilisé ou des défauts de fabrication seront, à notre appréciation, réparés ou remplacés. Les pièces ou appareils échangés deviennent notre propriété. Les prestations de la garantie n'entraînent ni une prolongation ni un renouvellement du délai de garantie.
-
