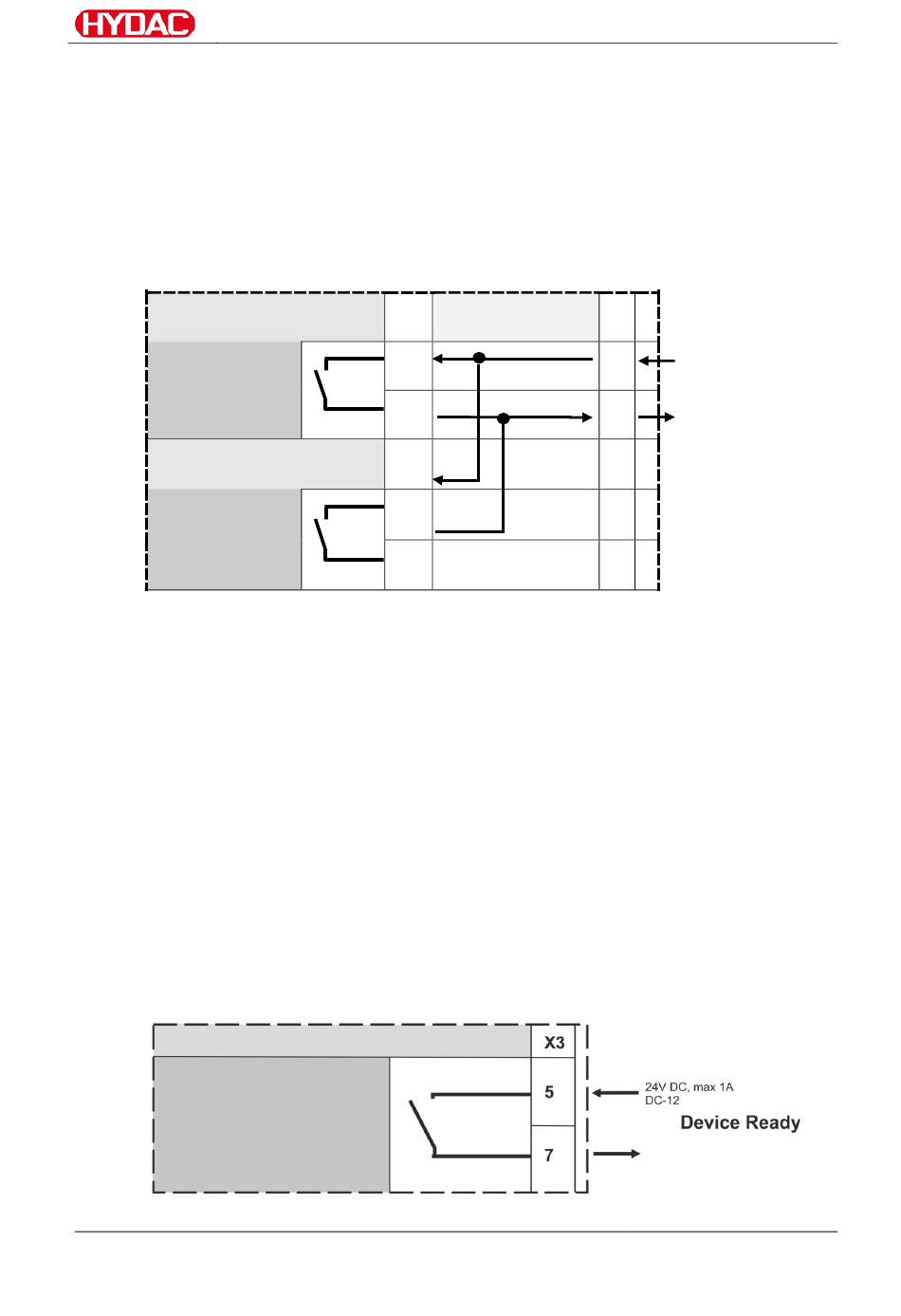

Sorties (contacts sans potentiel)
Etat de service
Les groupes disposent d'une pompe de remplissage et de vidange. Le FAM est en marche
lorsque l'une des pompes est elle-même en marche. Pour l'évaluation, vous disposez de
contacts auxiliaires sur les contacteurs de moteur K1 et K3. Ceux-ci sont logiquement
interconnectés et connectés en tant que contacts libres de potentiel sur le bornier X3 du
FAM.
Contenu de la livraison du FAM
FAM - Contact auxiliaire,
contacteur de moteur
NO, se ferme
lorsque la pompe
de remplissage est
en fonctionnement
FAM contact auxiliaire
contacteur du moteur
NO, se ferme
lorsque la pompe
de vidange est en
fonctionnement
Remarques sur la phase de temporisation :
•
Pendant la phase de refroidissement du groupe (uniquement dans le cas de
réchauffeur intégré et activé), les deux contacts auxiliaires demeurent fermés.
o Durée de la phase de refroidissement : (uniquement avec réchauffeur intégré
et activé)

•
Pendant la phase de vidange, la sortie de K3 reste fermée et ne s'ouvre qu'après
l'arrêt et l'immobilisation de la pompe.
o Durée de la phase de vidange : max. 50 secondes
Vous trouverez de plus amples informations dans le schéma électrique.
Sorties (contacts sans potentiel)
Device Ready
Contenu de la
NO (normalement ouvert),
se ferme lorsque
l'interrupteur principal est
sur ON et qu'il n'y a pas de
défaut. Le groupe est
opérationnel.
Vous trouverez de plus amples informations dans le schéma électrique.
FAM 10-95, Notice d'utilisation partie 2/2
BA FAM-10_25-95_45E-75E 2-2 Comfort 4592901a fr 2022-01-27.docx
K1
13
(53)
14
(54)
K3
13
(53)
14
(54)
(..) FAM avec réchauffeur (FAM-xx-x-x-x-xx-x-H-x-xxx-x)
Plage de valeur : 1...10 minutes
•
Réglage par défaut : 1 minute
Bornier du FAM
Interfaces standard externes
Bornier du FAM X3
14
15
fr
24V DC,
max.1 A, DC-12
Sortie, p. ex. vers l'API
Etat de service du FAM
Sortie, p. ex. vers l'API
