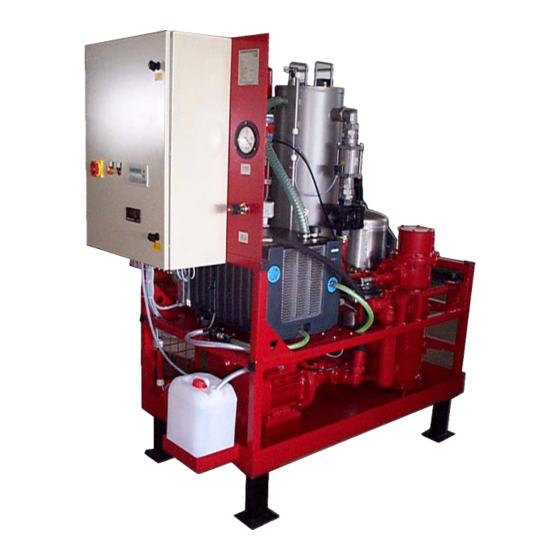

Sommaire des Matières pour HYDAC FILTER SYSTEMS FluidAqua Mobil FAM 15
Page 1
FluidAqua Mobil FAM 15/30/50/70 Notice de maintenance Français (traduction de l'original) N° de documentation : 3168098e à partir du numéro de série : 2117/2007...
Tous droits réservés. Toute réimpression ou reproduction, même partielle, de ce manuel est interdite, sous quelque forme que ce soit, sans l’autorisation écrite expresse d'HYDAC FILTER SYSTEMS GMBH. Tout manquement à cette condition donnera lieu à des dommages-intérêts. Exclusion de la garantie Nous avons fait tout notre possible pour garantir l'exactitude des informations contenues dans ce document.
Maintenance du séparateur de brouillard d'huile ..........34 Remplacement de l’élément filtrant..............35 Liste de pièces de rechange et d'accessoires............. 36 Contact / Service ....................38 HYDAC FILTER SYSTEMS GMBH Page 3 / 40 IuW FAM15-70 3168098e fr 2011-05-26.doc 2011-05-26...
Porter des gants protecteurs. Le port de gants protecteurs appropriés et homologués est obligatoire en cas d'utilisation de détergents ou d'air comprimé. Ce symbole introduit les outils requis. Les adresses correspondantes se trouvent au chapitre 0 HYDAC FILTER SYSTEMS GMBH Page 4 / 40 IuW FAM15-70 3168098e fr 2011-05-26.doc 2011-05-26...
Lors des travaux sur la tuyauterie, des flexibles ou des armatures susceptibles de transporter ou de contenir des liquides ou des vapeurs, il convient de veiller à ce HYDAC FILTER SYSTEMS GMBH Page 5 / 40 IuW FAM15-70 3168098e fr 2011-05-26.doc...
Page 6
Si un démontage des dispositifs de sécurité est nécessaire dans le cadre de la maintenance, du nettoyage ou des réparations, il convient de les remettre en place et de les contrôler dès que ces travaux sont terminés. HYDAC FILTER SYSTEMS GMBH Page 6 / 40 IuW FAM15-70 3168098e fr 2011-05-26.doc...
Rinçage et nettoyage de la pompe vacuométrique Nettoyage du refroidisseur à condensation Rincer le module de filtrage de l'eau en retour (uniquement sur les modèles à alimentation automatique en eau) FAM-x-x-x-x/xxxx-x-x-x-SW-x-/x HYDAC FILTER SYSTEMS GMBH Page 7 / 40 IuW FAM15-70 3168098e fr 2011-05-26.doc 2011-05-26...
Page 8
Une fuite de vapeur d'huile ou une consommation élevée d'électricité du moteur d'entraînement (disjoncteur protecteur déclenché) peut indiquer un encrassement de l'élément de déshuilage de l'air. Le remplacer alors immédiatement. HYDAC FILTER SYSTEMS GMBH Page 8 / 40 IuW FAM15-70 3168098e fr 2011-05-26.doc...
Page 9
Contrôle du fonctionnement de tous les composants, mode manuel Voir les instructions de service et de maintenance FAM 15/30/50/70, chapitre Commande/Menu manuel HYDAC FILTER SYSTEMS GMBH Page 9 / 40 IuW FAM15-70 3168098e fr 2011-05-26.doc 2011-05-26...
Dévisser le filtre à air à la main. Visser le nouveau filtre à la main (un joint torique est superflu) HYDAC FILTER SYSTEMS GMBH Page 10 / 40 IuW FAM15-70 3168098e fr 2011-05-26.doc 2011-05-26...
Serrez à fond la vis d'obturation (1) avec la clé plate. Vérifiez après la mise en service que la plomberie de la crépine ne présente pas de fuites. HYDAC FILTER SYSTEMS GMBH Page 11 / 40 IuW FAM15-70 3168098e fr 2011-05-26.doc 2011-05-26...
Etat de commutation : Détecteur de niveau Pompe à vide à anneau liquide / API Interrupteur de niveau en inox Interrupteur de niveau en plastique I1.0 I1.4 I1.0 I1.4 I1.0 I1.4 I1.0 I1.4 HYDAC FILTER SYSTEMS GMBH Page 12 / 40 IuW FAM15-70 3168098e fr 2011-05-26.doc 2011-05-26...
Déposez la tôle protectrice. Déposez la grille de protection. Nettoyez les lamelles du refroidisseur à eau à l'air comprimé. Le montage s'effectue dans le sens inverse. HYDAC FILTER SYSTEMS GMBH Page 13 / 40 IuW FAM15-70 3168098e fr 2011-05-26.doc 2011-05-26...
Vidangez la pompe vacuométrique via la conduite de vidange. Déposez les 5 vis de fixation de la tôle protectrice latérale du refroidisseur à eau. Déposez la tôle protectrice du refroidisseur à eau. HYDAC FILTER SYSTEMS GMBH Page 14 / 40 IuW FAM15-70 3168098e fr 2011-05-26.doc 2011-05-26...
Page 15
Obstruez l'orifice de remplissage avec la bonde. Versez le VacuCleaner ≈ 1,75 litre par l'orifice du détecteur de niveau HYDAC FILTER SYSTEMS GMBH Page 15 / 40 IuW FAM15-70 3168098e fr 2011-05-26.doc 2011-05-26...
Montez le détecteur de niveau. Contrôlez l'étanchéité après la remise en marche de la pompe vacu ométrique. Montez la tôle protectrice. Nettoyage du refroidisseur à condensation HYDAC FILTER SYSTEMS GMBH Page 16 / 40 IuW FAM15-70 3168098e fr 2011-05-26.doc 2011-05-26...
Page 17
Repérez les flexibles clairement pour les identifier lors du montage. Dévissez le refroidisseur à condensation et retirez-le. Retirez les quatre vis du capuchon avant. Retirez le capuchon. HYDAC FILTER SYSTEMS GMBH Page 17 / 40 IuW FAM15-70 3168098e fr 2011-05-26.doc 2011-05-26...
Page 18
Montez les joints toriques neufs. Pour ce faire, graissez-les légèrement. Le montage se déroule dans l'ordre inverse. Contrôlez l'étanchéité après la remise en marche d la pompe vacuométrique. Montez la tôle protectrice. HYDAC FILTER SYSTEMS GMBH Page 18 / 40 IuW FAM15-70 3168098e fr 2011-05-26.doc 2011-05-26...
Un colmatage important du filtre peut rendre nécessaire un rinçage en retour prolongé. A l'aide d'un anneau de rappel, définissez la prochaine échéance pour le rinçage en retour manuel. HYDAC FILTER SYSTEMS GMBH Page 19 / 40 IuW FAM15-70 3168098e fr 2011-05-26.doc 2011-05-26...
8. Vissez à fond la vis à tête fendue [4]. 9. Ouvrez lentement l'organe de verrouillage [2]. HYDAC FILTER SYSTEMS GMBH Page 20 / 40 IuW FAM15-70 3168098e fr 2011-05-26.doc 2011-05-26...
Elément de déshuilage de l'air Couvercle d'évacuation d'air Filtre à huile Dévésiculeur Carter d'huile Couvercle d'entretien Ressort à lames Les descriptions suivantes se réfèrent à ces positions. HYDAC FILTER SYSTEMS GMBH Page 21 / 40 IuW FAM15-70 3168098e fr 2011-05-26.doc 2011-05-26...
Placez le nouveau filtre à huile ( 11 ). Versez de l'huile neuve par la vis de remplissage d'huile (5) jusqu'à ce que le repère MAX (3) soit atteint. HYDAC FILTER SYSTEMS GMBH Page 22 / 40 IuW FAM15-70 3168098e fr 2011-05-26.doc...
En fonctionnement, l'élément de déshuilage de l'air se charge d'huile. Une légère baisse du niveau d'huile après le remplacement de l'élément de déshuilage de l'air est donc tout à fait normale. HYDAC FILTER SYSTEMS GMBH Page 23 / 40 IuW FAM15-70 3168098e fr 2011-05-26.doc...
Le pot de filtre doit être dépressurisé, c'est-à-dire que le manomètre situé dans le couvercle doit afficher « 0 bar » => le corps doit être dépressurisé. HYDAC FILTER SYSTEMS GMBH Page 24 / 40 IuW FAM15-70 3168098e fr 2011-05-26.doc...
Rabattez les vis vers le bas et appuyez sur celles-ci pour les amener contre le corps du filtre. Cela soulève le couvercle du corps du filtre. HYDAC FILTER SYSTEMS GMBH Page 25 / 40 IuW FAM15-70 3168098e fr 2011-05-26.doc 2011-05-26...
Page 26
Pour un montage de l'élément filtrant plus simple, humidifier le joint sur l'élément avec du fluide de service. HYDAC FILTER SYSTEMS GMBH Page 26 / 40 IuW FAM15-70 3168098e fr 2011-05-26.doc 2011-05-26...
Page 27
Il ne doit pas être endommagé. 10. Rabattez les 4 vis vers le haut et vissez-les en croix, uniformément, dans le sens des aiguilles d'une montre. HYDAC FILTER SYSTEMS GMBH Page 27 / 40 IuW FAM15-70 3168098e fr 2011-05-26.doc 2011-05-26...
Page 28
11. Fermez le robinet de purge. 12. Mettez le groupe sous tension. 13. Contrôler si le groupe présente des fuites. 14. Le groupe est maintenant prêt à être mis en service. HYDAC FILTER SYSTEMS GMBH Page 28 / 40 IuW FAM15-70 3168098e fr 2011-05-26.doc 2011-05-26...
Mettez les nouveaux éléments en place dans leur logement en exerçant une légère pression tout en les tournant. N'utilisez pas d'outils de percussion. HYDAC FILTER SYSTEMS GMBH Page 29 / 40 IuW FAM15-70 3168098e fr 2011-05-26.doc 2011-05-26...
Page 30
Ne pas dévisser complètement le bouchon de purge : il présente une fente de purge. Le FAM est opérationnel. HYDAC FILTER SYSTEMS GMBH Page 30 / 40 IuW FAM15-70 3168098e fr 2011-05-26.doc 2011-05-26...
L'interrupteur principal du FAM doit se trouver sur « ON » pendant cette opération. Voir la figure ci- dessous à ce sujet. HYDAC FILTER SYSTEMS GMBH Page 31 / 40 IuW FAM15-70 3168098e fr 2011-05-26.doc 2011-05-26...
» doit apparaître sur l'afficheur de texte. Acquitter le message avec la touche « RESET ». Le montage se déroule dans l'ordre inverse. I0.3 I0.4 I0.5 I0.3 I0.4 I0.5 HYDAC FILTER SYSTEMS GMBH Page 32 / 40 IuW FAM15-70 3168098e fr 2011-05-26.doc 2011-05-26...
Relâchez l'interrupteur à flotteur et validez le message d'erreur en appuyant sur la touche Le FAM poursuit son fonctionnement. L'interrupteur à flotteur fonctionne bien et la vérification a réussi. HYDAC FILTER SYSTEMS GMBH Page 33 / 40 IuW FAM15-70 3168098e fr 2011-05-26.doc 2011-05-26...
L'élément filtrant (code art. voir liste des pièces de rechange) doit être remplacé à intervalles réguliers conformément au plan de maintenance. L'indicateur de colmatage (3) du séparateur de vapeur d'huile est hors service. HYDAC FILTER SYSTEMS GMBH Page 34 / 40 IuW FAM15-70 3168098e fr 2011-05-26.doc...
Introduire le pot du séparateur (2) dans la tête du séparateur (1) et le bloquer par une rotation d'1/8 de tour vers la droite dans l'emboîtement à baïonnette. Le FAM est opérationnel. HYDAC FILTER SYSTEMS GMBH Page 35 / 40 IuW FAM15-70 3168098e fr 2011-05-26.doc 2011-05-26...
Si vous souhaitez des informations relatives aux produits, un support technique ou si vous souhaitez soumettre des propositions et améliorations relatives à cette notice, veuillez vous adresser à : HYDAC FILTER SYSTEMS GMBH Téléphone : ++49 (0) 6897 509 1174 Téléfax :...
