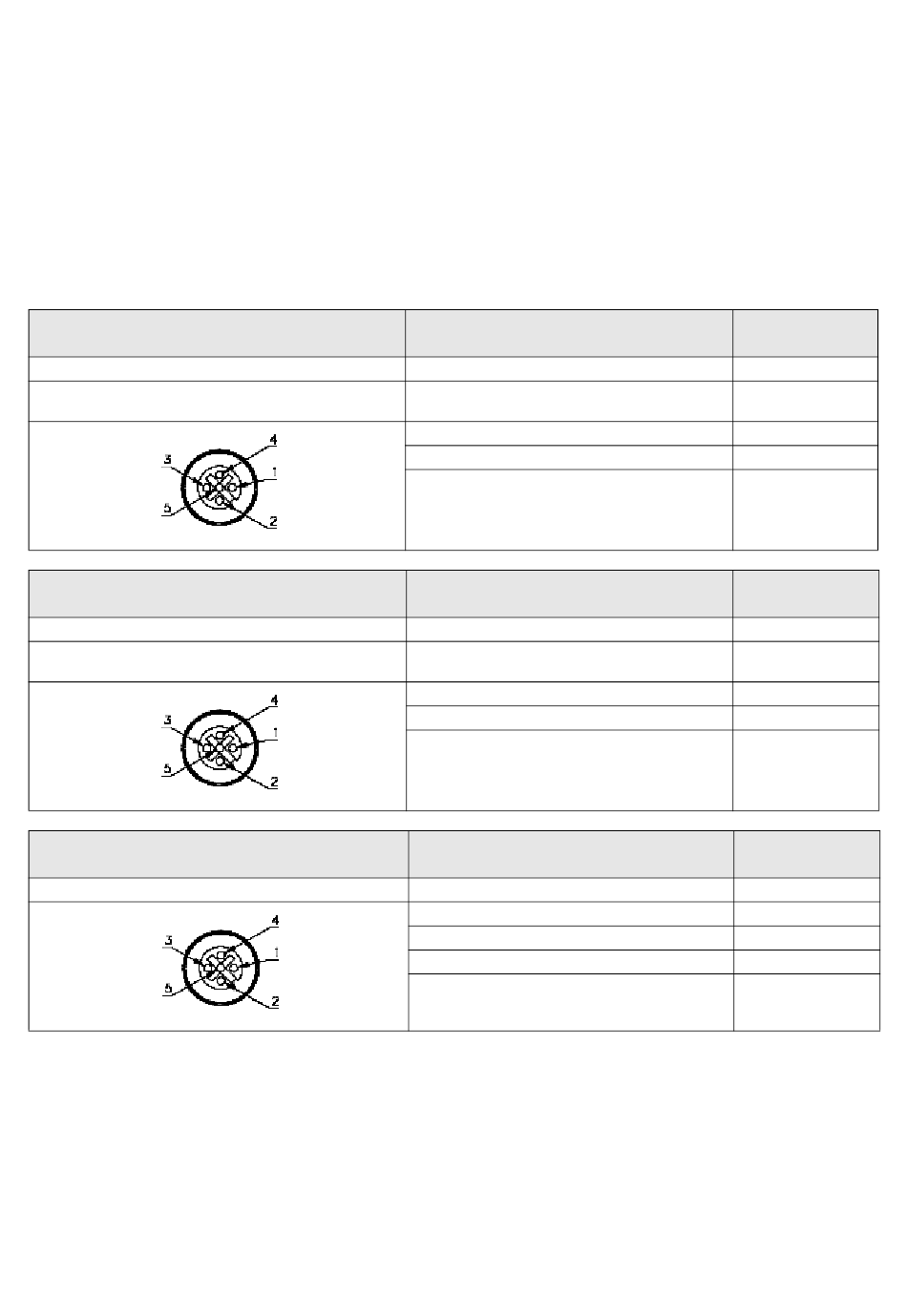

Annexe D - Raccordements de l'adaptateur
en Y (124273)
L'adaptateur en Y est utilisé lorsque deux composants sont reliés au même connecteur sur le module de coupure.
Les connecteurs de déviation, identifiés comme 1 et 2, présentent des brochages identiques et sont associés dans le
connecteur principal. Le tableau suivant contient les descriptions et les broches de tous les connecteurs utilisés dans
l'adaptateur en Y.
Connecteur de déviation 1 - Noir
Connecteur M12, 5 broches, femelle, code A
Utilisé pour l'entrée fût peu rempli et la sortie de
l'électrovanne d'air
Connecteur de déviation 2 - Argent
Connecteur M12, 5 broches, femelle, code A
Utilisé pour l'entrée démarrage/arrêt et la sortie
de l'électrovanne de produit
Connecteur principal - Argent
Connecteur M12, 5 broches, mâle, code A
332199J

Annexe D - Raccordements de l'adaptateur en Y (124273)

Description de la broche
Sortie ou entrée numérique
Non utilisé
Alimentation
Masse
Protection numérique
Description de la broche
Sortie ou entrée numérique
Non utilisé
Alimentation
Masse
Protection numérique
Description de la broche
Entrée ou sortie numérique de la déviation 1
Entrée ou sortie numérique de la déviation 2
Alimentation
Masse
Protection numérique
Numéro de la
broche
4
2
1
3
5
Numéro de la
broche
4
2
1
3
5
Numéro de la
broche
4
2
1
3
5
105
