Installation

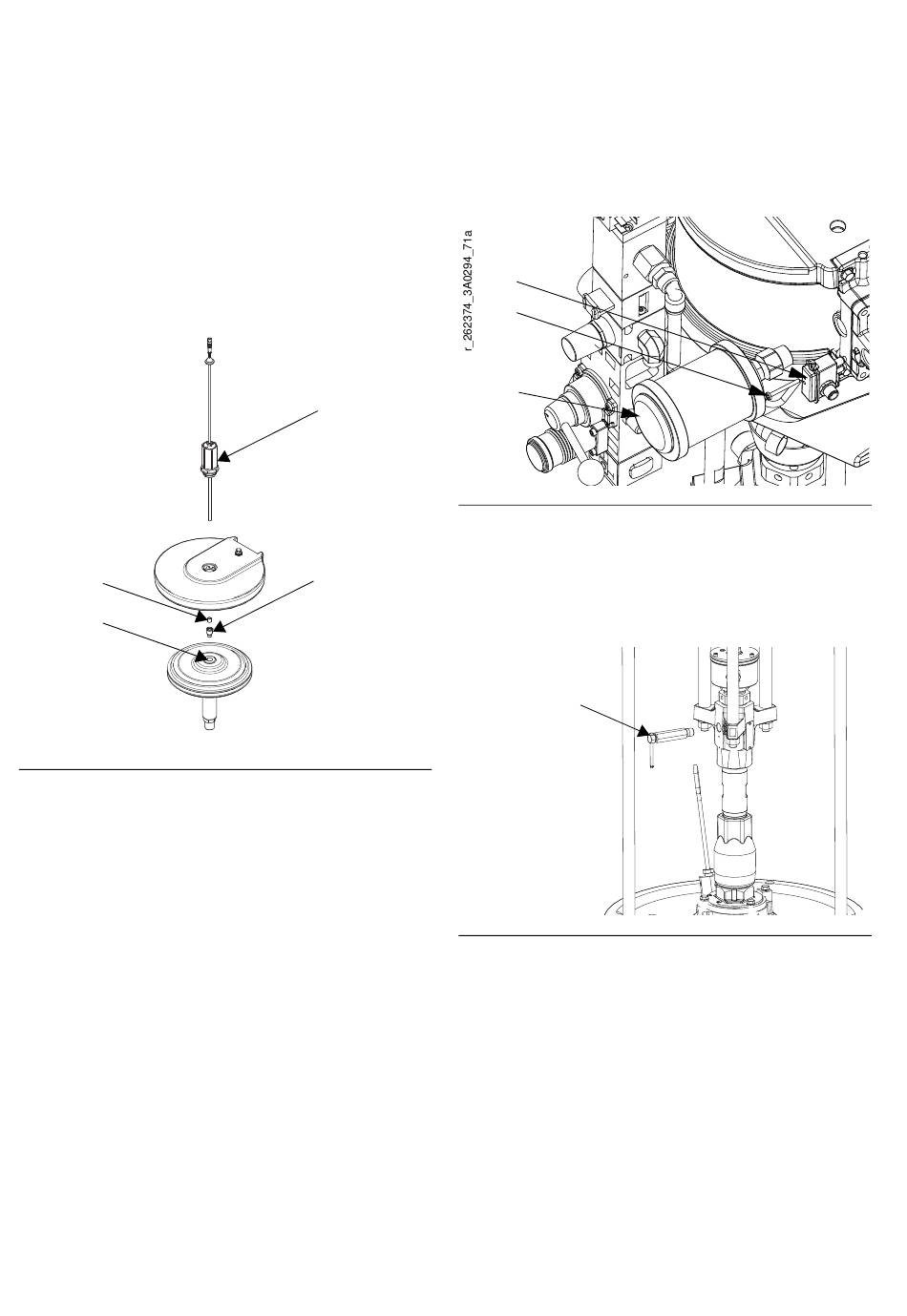

8. Montez le capteur linéaire (17).
a. Retirez l'anneau de levage ou le bouchon.
b. Insérez l'aimant et le support magnétique dans
la partie supérieure de l'axe du moteur à l'aide
de l'outil d'installation de l'aimant.
c. Installez l'ensemble capteur linéaire dans la
plaque supérieure du moteur pneumatique.
Aimant
Axe
du moteur
F
. 40 : Montage du capteur linéaire
IG
9. Montez l'ensemble commutateur à lames (20).
a. Retirez la conduite d'air vers le moteur.
b. Ajustez le raccord d'air pour laisser de la place
au commutateur à lames (20).
c. Montez le commutateur à lames (20) dans la
vanne pneumatique, comme illustré dans la
F
. 41, et fixez-le à l'aide de la vis (21).
IG
26
REMARQUE : pour les modèles de moteur
pneumatique M07xxx, M12xxx et M18xxx, qui
comprennent un grand silencieux, enlevez le silencieux
avant d'installer le commutateur à lames. Remontez le
silencieux après l'installation du commutateur à lames.
Silencieux
17
F
IG
10. Montez le capteur de pression sur l'orifice de purge
Support
magnétique
Vanne de pression
ti18237a
r_262370_3A0294_19a
F
IG
20
21
. 41 : Montage du commutateur à lames
de la pompe.
a. Utilisez une clé pour enlever la vanne de
pression.
. 42 : Retrait de la vanne de pression
b. Appliquez le produit d'étanchéité fourni sur
l'adaptateur (30), le collecteur (31) et la vanne
de pression. Montez les trois dans cet ordre.
Voir F
. 43.
IG
c. Débranchez le capteur de pression au niveau
de PT1.
332199J
