Principe de
fonctionnement
Les kits de distribution dosée SmartWare n'utilisent pas
de débitmètres dans le flux de produit pour mesurer le
volume pompé. À la place, le kit mesure le volume
pompé à l'aide du calcul suivant. Consultez la F
pour en avoir une représentation graphique.

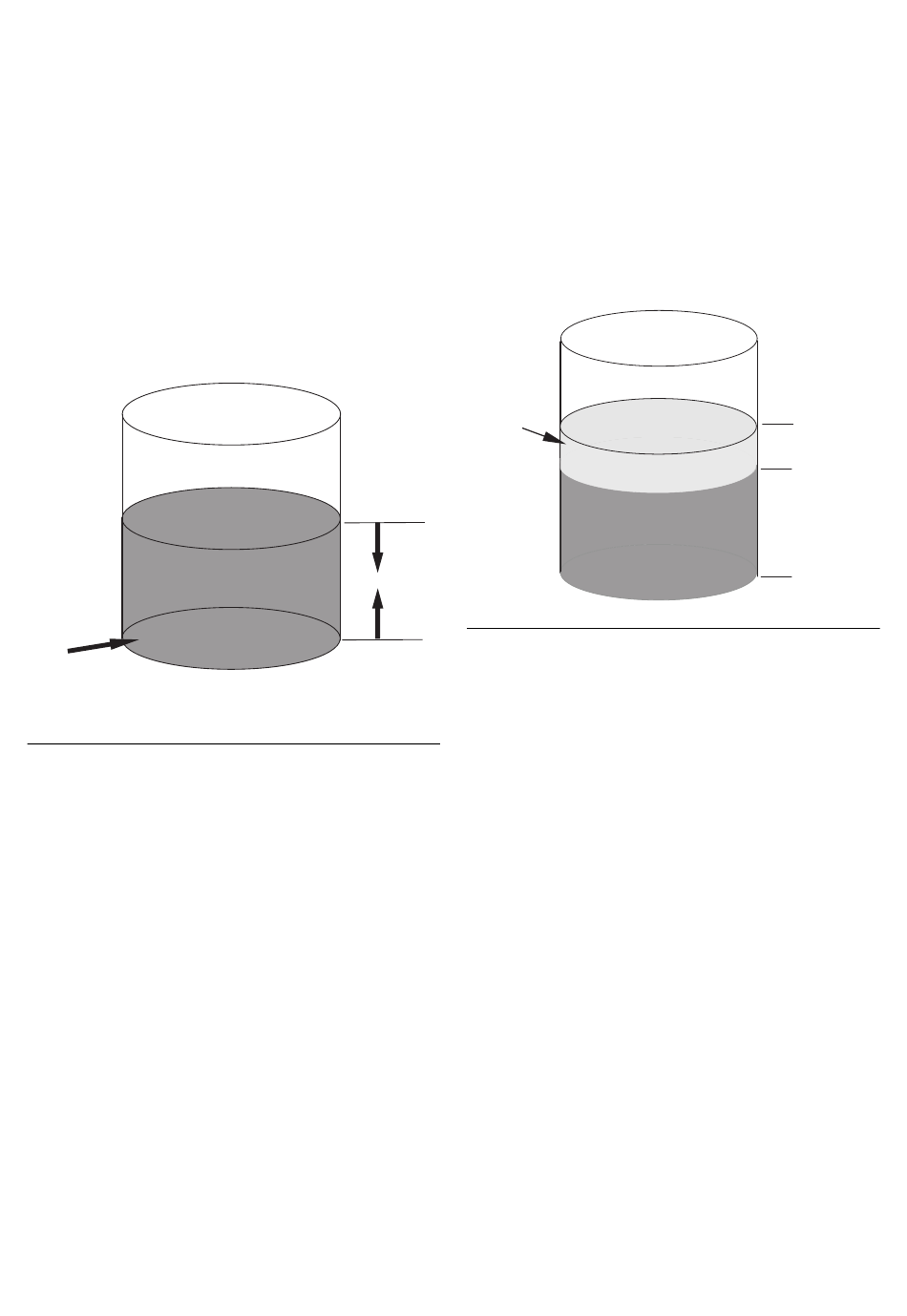

Aire du piston de la pompe x distance parcourue
(mesurée par le capteur linéaire) = volume pompé
Area
Volume pumped = Area x Distance
F
. 1 : Volume pompé
IG
Lorsque le système reçoit le signal de départ, la vanne
de distribution s'ouvre. Une fois que la distance désirée
est parcourue, correspondant au volume de dose
souhaité, la vanne de distribution se ferme et la pompe
s'arrête.
332199J
À l'instar d'une voiture qui ne s'arrête pas
instantanément lorsque vous appuyez sur le frein, la
pompe du kit SmartWare ne cesse pas de pomper tout
de suite à la réception du signal d'arrêt. Ainsi, durant la
période nécessaire pour que la vanne de distribution se
ferme physiquement, du produit est toujours pompé ; le
volume pompé durant cette période est appelé volume
de surplus. Consultez la F
. 1
IG
représentation graphique.
Overshoot
Volume
Distance
F
. 2 : Volume de surplus
IG
Le kit SmartWare compense automatiquement le
surplus en prenant en compte les précédentes doses
puis en envoyant le signal d'arrêt plus tôt.
Le capteur de pression compense le déplacement de la
pompe durant les changements. Étant donné que peu
de doses finissent par un changement, cette
compensation prendra plus de temps qu'une
compensation basique de surplus.
Principe de fonctionnement
. 2 pour en avoir une
IG
Stop Position
Stop Signal
Start Signal
7
