Les écrans d'affichage EasyKey
Les écrans de mise en service
Lorsque le commutateur d'alimentation EasyKey est mis en
marche, l'écran de logo Graco et la phrase établissant la
communication s'affichent pendant quelques secondes avant
que l'écran de fonctionnement de l'installation ne s'affiche.
Si l'appareil EasyKey ne peut communiquer avec aucun des
tableaux durant la phase de mise sous tension, la phrase
« Erreur de communication » s'affiche sur l'écran de logo
Graco. Une fois la communication établie, l'écran de
fonctionnement de l'installation apparaît. Voir F
Les écrans de fonctionnement et les écrans de configuration
sont les deux principaux types d'écran fournissant des
informations et des commandes.
Mode d'exécution
Écrans de fonctionnement

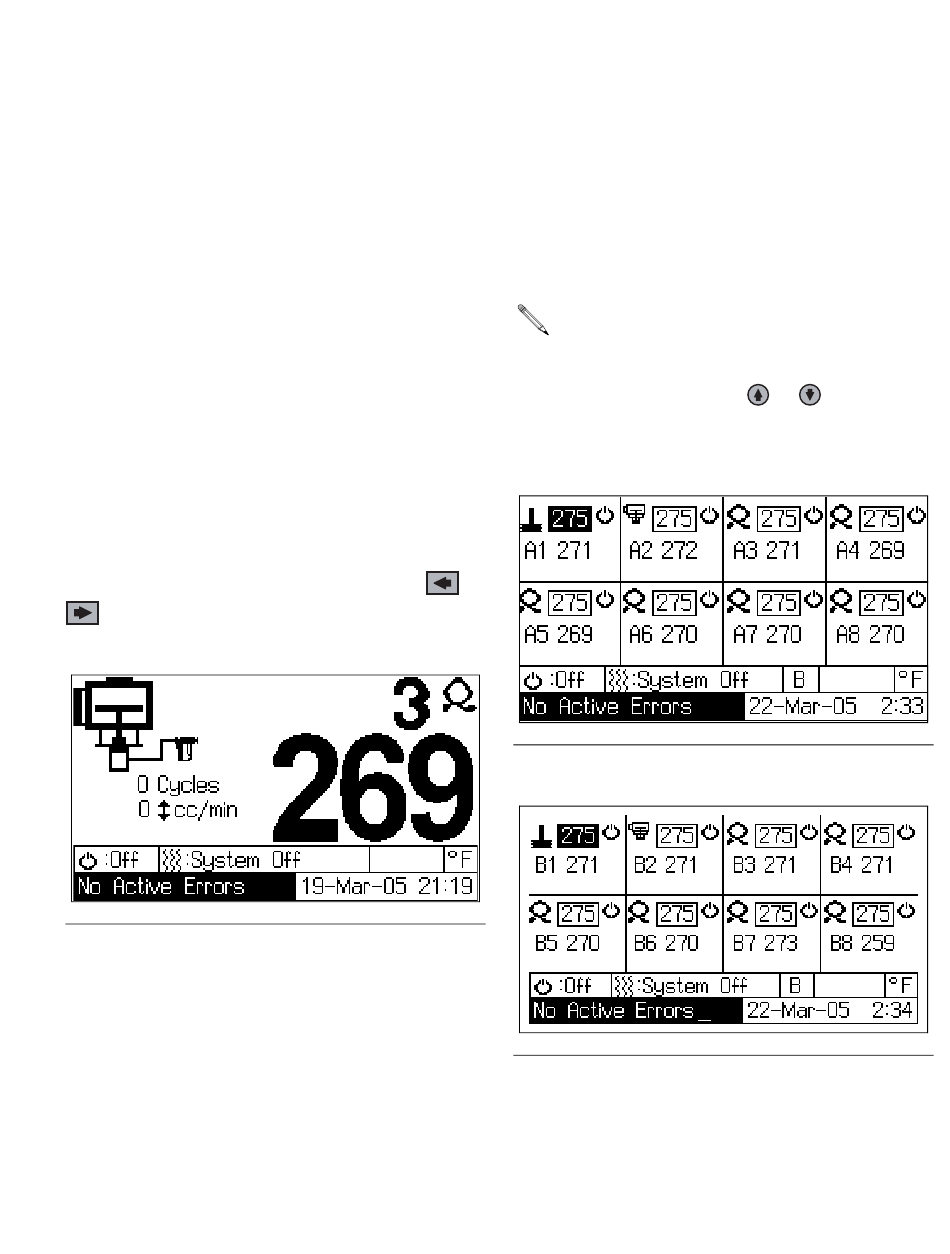

Écran de fonctionnement de l'installation
Depuis l'écran de fonctionnement de zone, appuyer sur
pour accéder à l'écran de fonctionnement de l'installation.
Cet écran affiche un résumé de toutes les zones. Voir F
F . 8: Écran de fonctionnement de l'installation
IG
311559S
Ecran de fonctionnement de zone
Cet écran contient toutes les informations de zone pour chaque
zone de l'installation. Les installation en tandem et étendues
contiennent deux écrans de fonctionnement de zone A et B,
un écran étant prévu pour chaque groupe de 4, 6 ou 8 zones.
L'écran de fonctionnement de zone suit l'état de fonctionnement
de chaque zone en fonction d'une séquence. Voir F
Les valeurs de consigne de température sont réglables
sur cet écran si la commande de réglage de point de
. 9. consigne est activée. Voir Les écrans avancés, page 27.
IG
Les points de consigne apparaissent en évidence dans
un pavé. Utiliser les touches
déplacer d'un point de consigne à un autre.
ou
. 8.
IG
F . 9: Ecran de fonctionnement de Zone A
IG
F . 10: Ecran de fonctionnement de Zone B
IG
Les écrans d'affichage EasyKey
. 9.
IG
ou pour vous
