Identification des composants
Affichage de l'interface utilisateur
Pour des détails concernant l'affichage de l'interface utilisateur, voir page 92.

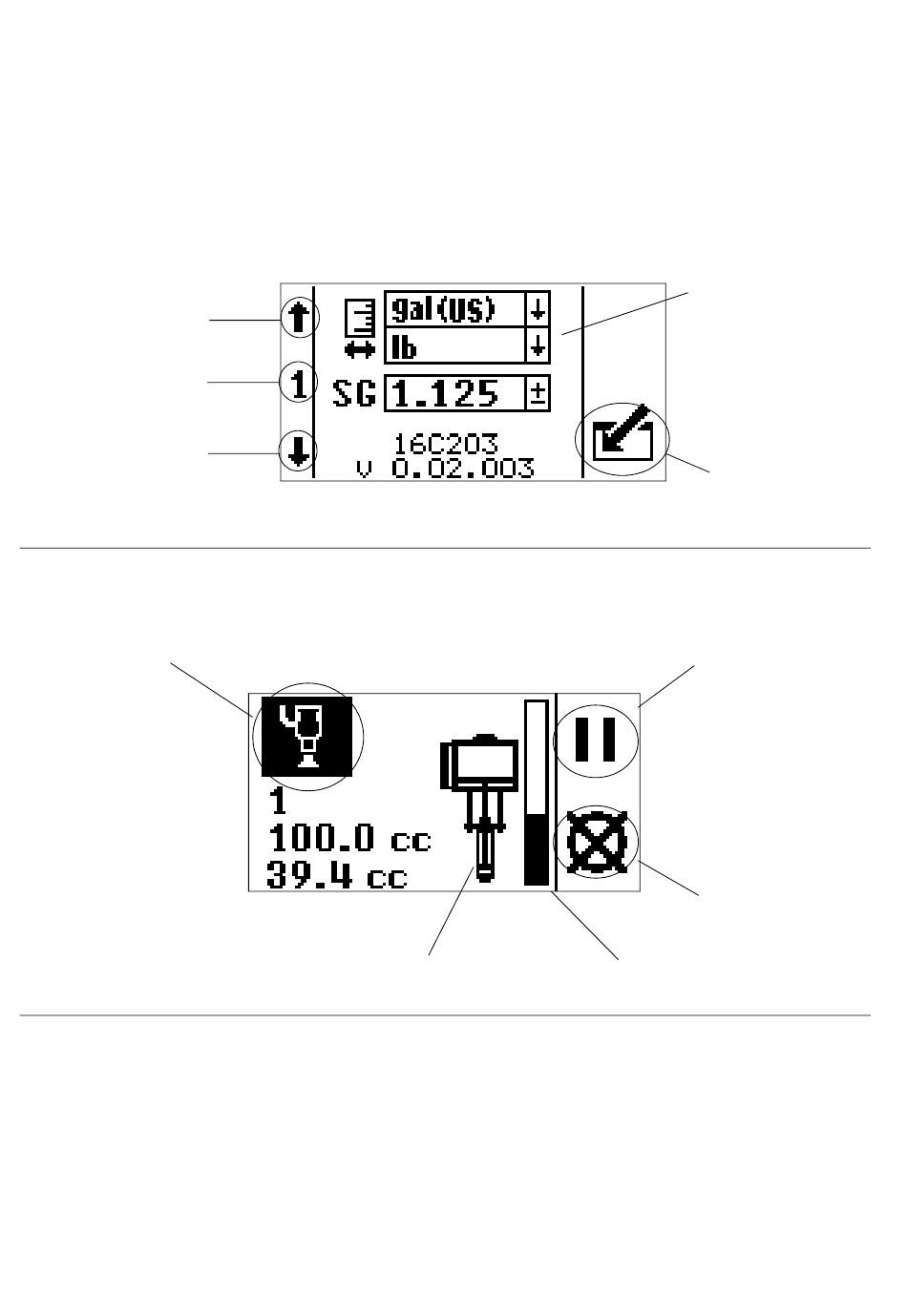

Composants de l'écran d'affichage
Les figures suivantes donnent des informations générales, de navigation et d'état sur chaque écran d'affichage.
Faire défiler
les écrans vers
le haut
Numéro de l'écran de
configuration actuel
Faire défiler les
écrans vers le bas
F
. 6 : Composants de l'écran du mode Configuration
IG
Mode actuel
(Air activé - grisé)
(Air désactivé - non
grisé)
Informations spécifiques
au mode de l'écran
fonctionnement actuel
F
. 7 : Composants de l'écran du mode Fonctionnement
IG
12
Illustration de l'écran de fonctionnement
en mode distribution
{
Pompe ou vanne de distribution
Champs de
configuration
spécifiques à l'écran de
}
configuration actuel
Touches
programmables
Entrer/Quitter
l'écran
Mettre en pause la
distribution d'une dose
}
Touches programmables
Annulation
Barre de progression de la distribution
332199J
