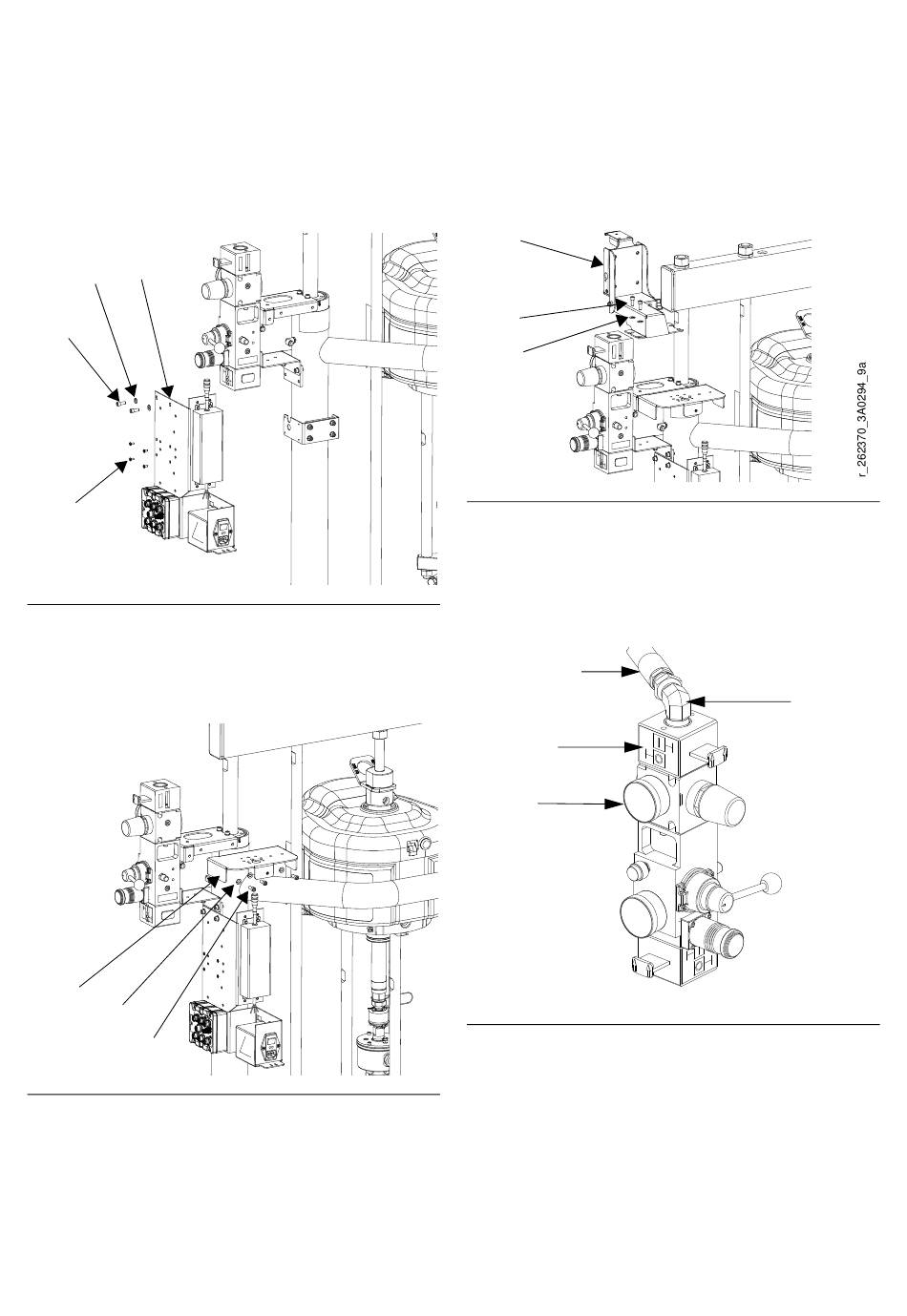

3. Montez le sous-ensemble boîtier électronique (1)
sur le côté du support de l'alimentation électrique à
l'aide de quatre vis (34). Fixez également le support
sur le dessous du support des commandes
pneumatiques à l'aide de deux vis (29) et de
deux rondelles de verrouillage (28).
1
28
29
34
r_262370_3A0294_7a
F
. 12 : Montage de l'ensemble boîtier électronique
IG
4. Montez le support de la colonne-témoin (31) sur le
dessus du support des commandes pneumatiques
à l'aide de trois vis (29) et rondelles de verrouillage
(28).
r_262370_3A0294_8a
31
28
29
F
. 13 : Montage du support de la colonne-témoin
IG
332199J
5. Dévissez deux vis sur le dessus du support des
commandes pneumatiques. Montez le support du
module d'affichage (2) en utilisant deux vis (29) et
rondelles de verrouillage (28) pour le fixer sur le
support des commandes pneumatiques.
2
29
28
F
. 14 : Montage du support du module d'affichage
IG
6. Montez le sous-ensemble vanne pneumatique (3).
a. Utilisez deux clés pour retirer le flexible d'air, le
raccord coudé et le manomètre des
commandes pneumatiques.
Flexible d'air
Étiquette
Mano-
mètre
F
. 15 : Ensemble commandes pneumatiques
IG
b. Retirez l'étiquette de la vanne coulissante du
moteur pneumatique. Voir F
Installation
Raccord
coudé
. 15.
IG
17
