3: CONCEPTION DU SYSTÈME
3: CONCEPTION DU SYSTÈME
NOTA : les systèmes DOIVENT être conçus uniquement par des techniciens qualifiés et respecter les prescrip-
tions des codes provinciaux ou nationaux pertinents et les exigences locales.

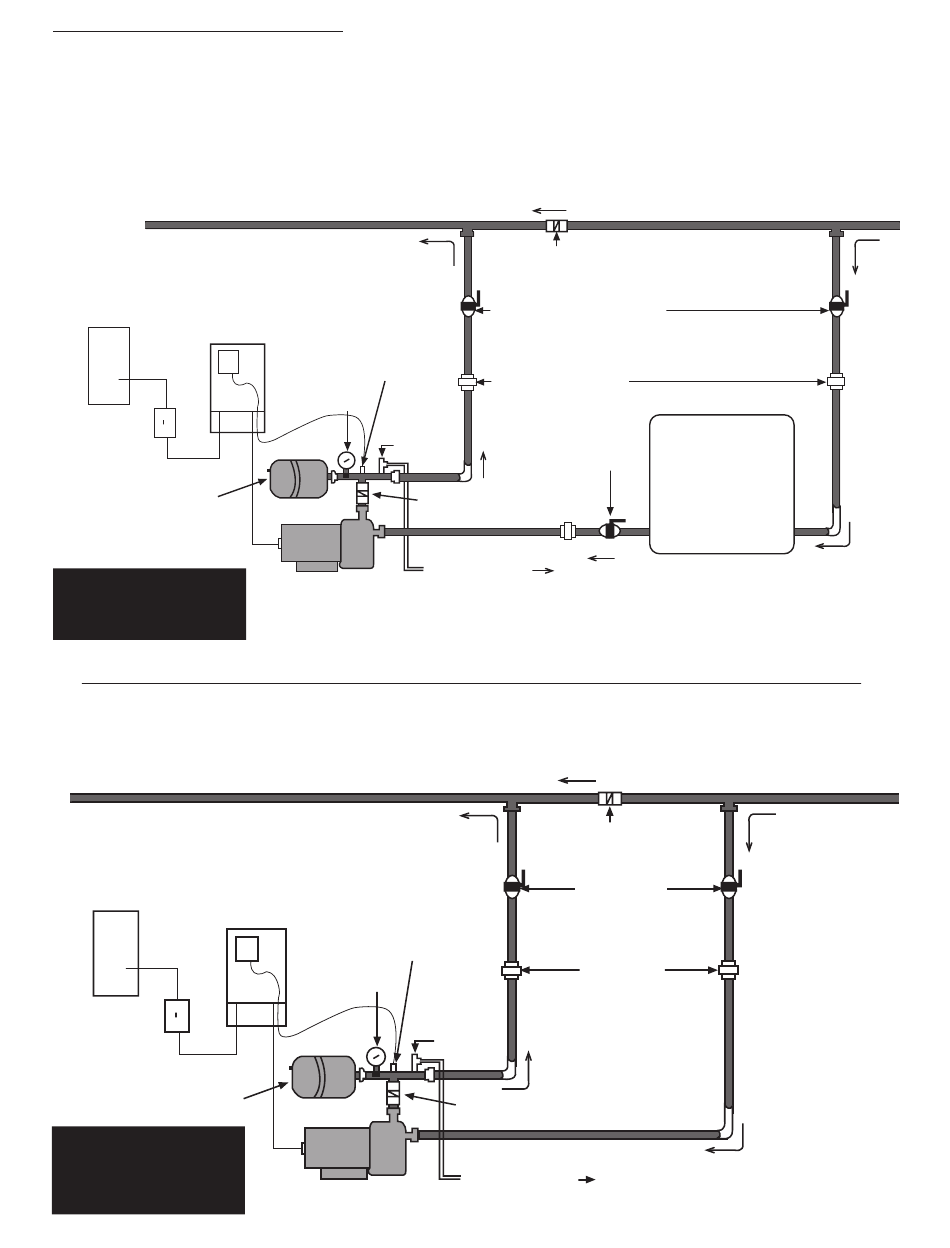

Les figures ci-dessous montrent deux systèmes à pression constante types pilotés par un contrôleur Aquavar
AB2. On peut raccorder ces systèmes à un réservoir ou à une source d'approvisionnement en eau. La figure 1
représente un système raccordé à un réservoir d'approvisionnement.
Conduite principale de la maison
Commande
Disjoncteur
Aquavar AB2
Sectionneur
Réservoir à
pression
Figure 1
Système Aquavar AB2
relié à un puits
La figure 2 montre un système raccordé à un réseau de distribution d'eau municipal. Le système permet
d'entretenir la pompe sans mettre la conduite principale de la maison hors service.
Conduite principale de la maison
Commande
Disjoncteur
Aquavar AB2
Sectionneur
Réservoir à
pression
Figure 2
Système Aquavar AB2
relié au réseau
municipal
28
Capteur
Soupape
Manomètre
de
décharge
Clapet de non-retour
(non inclus)
Vers le drain
Moteur et
pompe
Capteur
Manomètre
Soupape
de
décharge
Moteur et
pompe
Clapet de non-retour
Robinets d'isolement
Raccords unions
Robinet
d'isolement
Conduite du réseau municipal
Clapet de non-retour
Robinets
d'isolement
Raccords
unions
Clapet de non-retour
(non inclus)
Vers le drain
Conduite du puits
Réservoir de
stockage sous
pression
atmosphérique
Nota : un simple
ou un double
clapet de non-
retour peut être
requis du côté
aspiration de la
pompe. Consulter
les codes et
les règlements
locaux.
