3: DISEÑO DEL SISTEMA
3: DISEÑO DEL SISTEMA
NOTA: Los sistemas DEBEN ser diseñados por técnicos capacitados únicamente y cumplir con todos los
requerimientos de los códigos estatales y locales correspondientes.

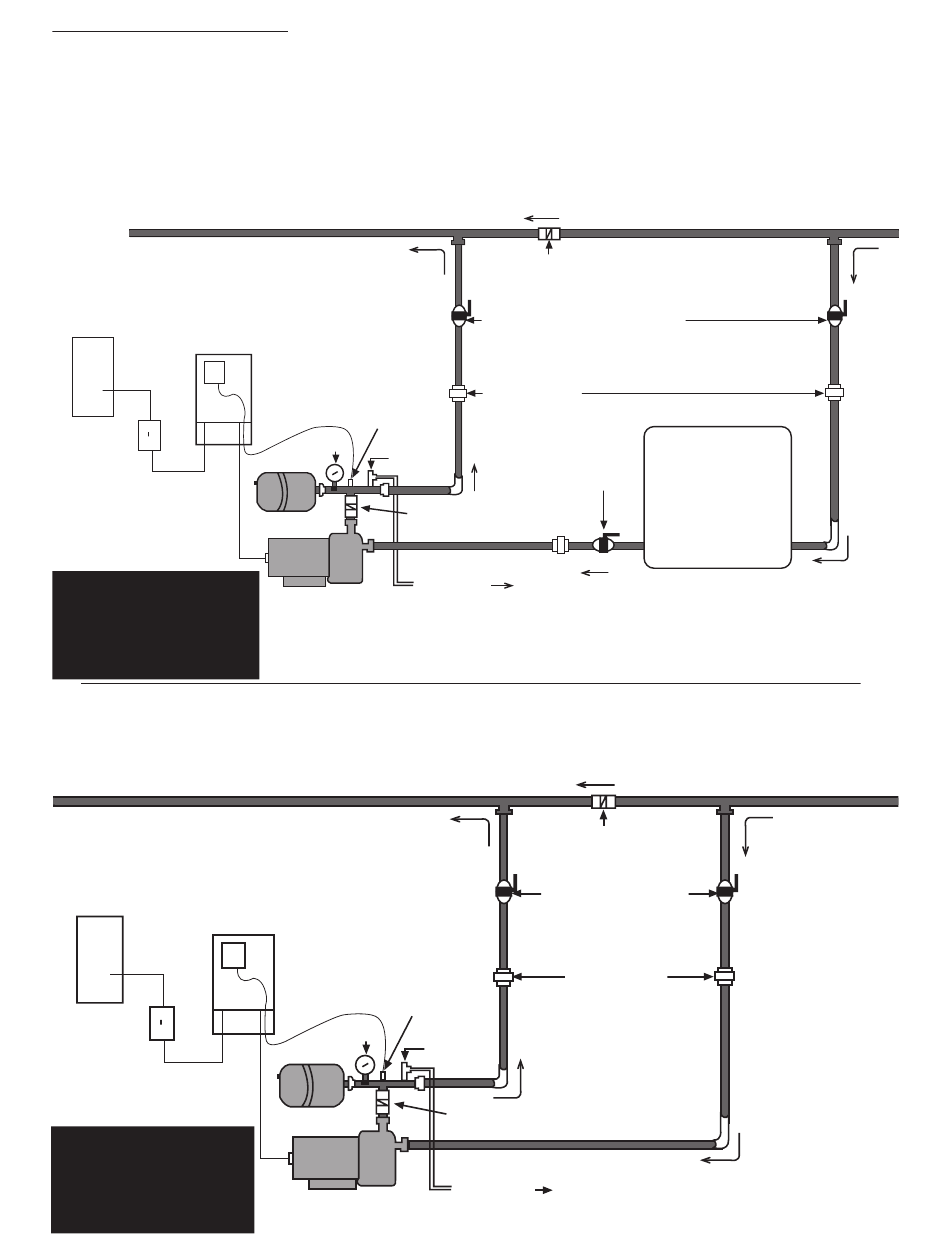

Los siguientes diagramas muestran un sistema típico que utiliza el sistema de presión constante Aquavar AB2.
Puede hacerse la conexión directamente a un suministro de agua o puede extraerse agua de un tanque de
suministro. El diagrama #1 muestra una instalación típica de un tanque de suministro.
Suministro domiciliario
Control
Aquavar AB2
Corta-
circuito
Disyuntor
Diagram 1
Instalación Recomendada
de Aquavar AB2 para
Sistemas de Bombas
de Pozo
El diagrama #2 muestra una instalación típica para una conexión de agua municipal. Esto permite mantener la
bomba sin tener que cerrar la línea principal.
Suministro domiciliario
Control
Aquavar AB2
Corta-
circuito
Disyuntor
Diagram 2
Instalación
Recomendada de
Aquavar AB2 para Sist-
emas de Agua Municipal
16
Manómetro
Gauge
Válvula de
Tanque
desahogo
Válvulas de retención
(no incluida)
Drenaje
Motor/Pump
Manómetro
Gauge
Válvula de
Tanque
desahogo
Motor/Pump
Válvulas de retención
Válvula de aislamiento
Empalmes
Válvula de
aislamiento
Válvulas de retención
Válvula de
aislamiento
Empalmes
Válvulas de retención
(no incluida)
Drenaje
Suministro de pozo
Tanque de
almacena-
miento
atmosférico
Suministro de pozo
Nota: Puede
ser necesaria
una válvula de
verificación
o válvula de
verificación doble
en el lado de
succión de la
bomba. Consulte
los códigos
locales.
