Raccordement des cartes

Précaution de raccordement :
1- Attention de ne pas dépasser les tensions maximum admissibles
2- Pour les CA650 –montage en armoire- il est recommandé de protéger
l'alimentation électrique par un fusible de 2A indice T
3- Attention de ne pas trop serrer les vis des borniers de raccordement maxi
0,7N-m
4- Gauge 18 AWG (1mm
thermocouples)
5- Ne pas oublier de raccorder le fil de terre de protection
Nota : 6 slots maxi = 6 cartes maxi
2
) maxi pour les fils cuivre (exception pour les

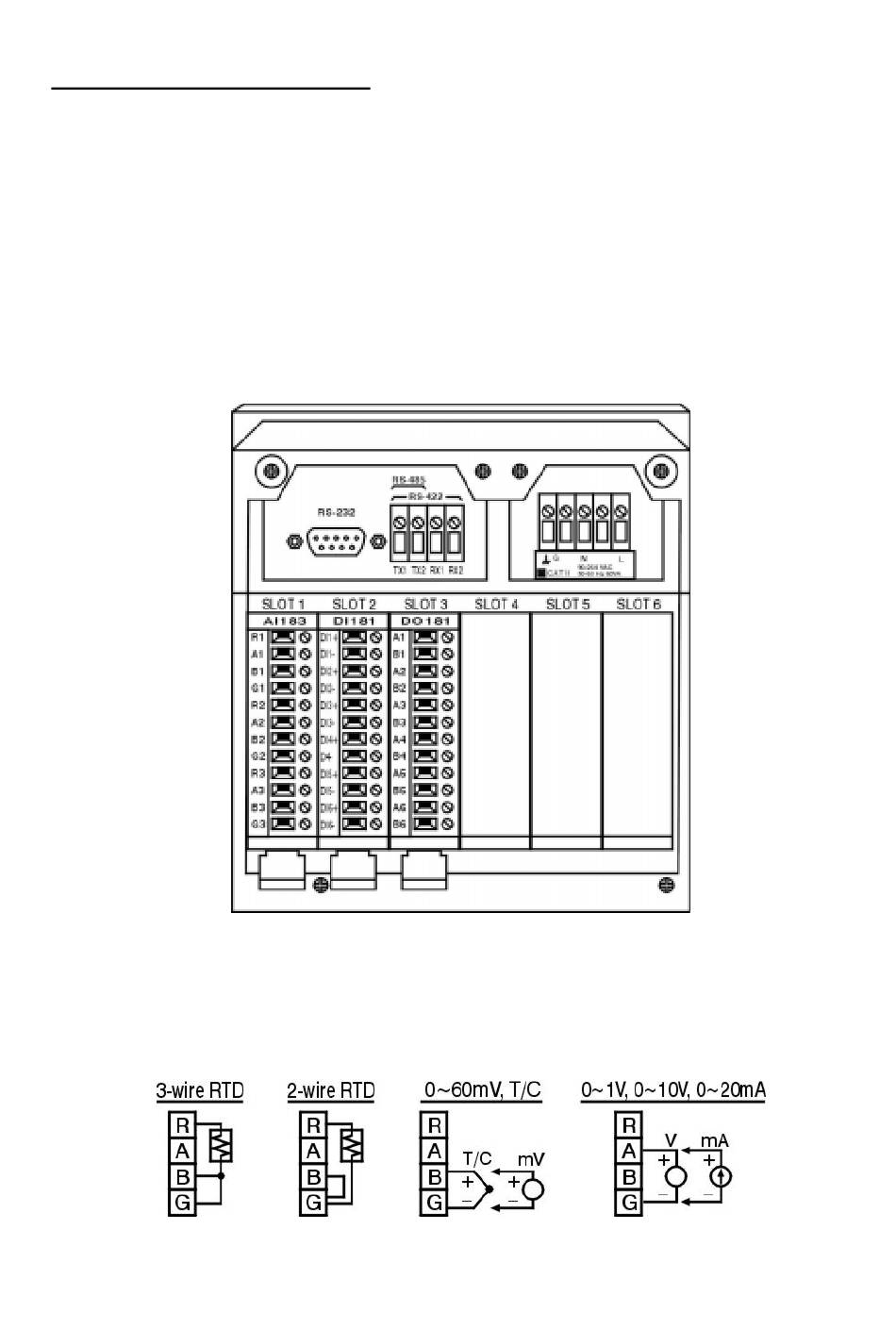

Vue des connecteurs arrières
Figure 2 – 16
Carte d'entrée analogique
Figure 2 – 17
