BRANCHEMENT ET COMMUNICATION AVEC LES DISPOSITIFS

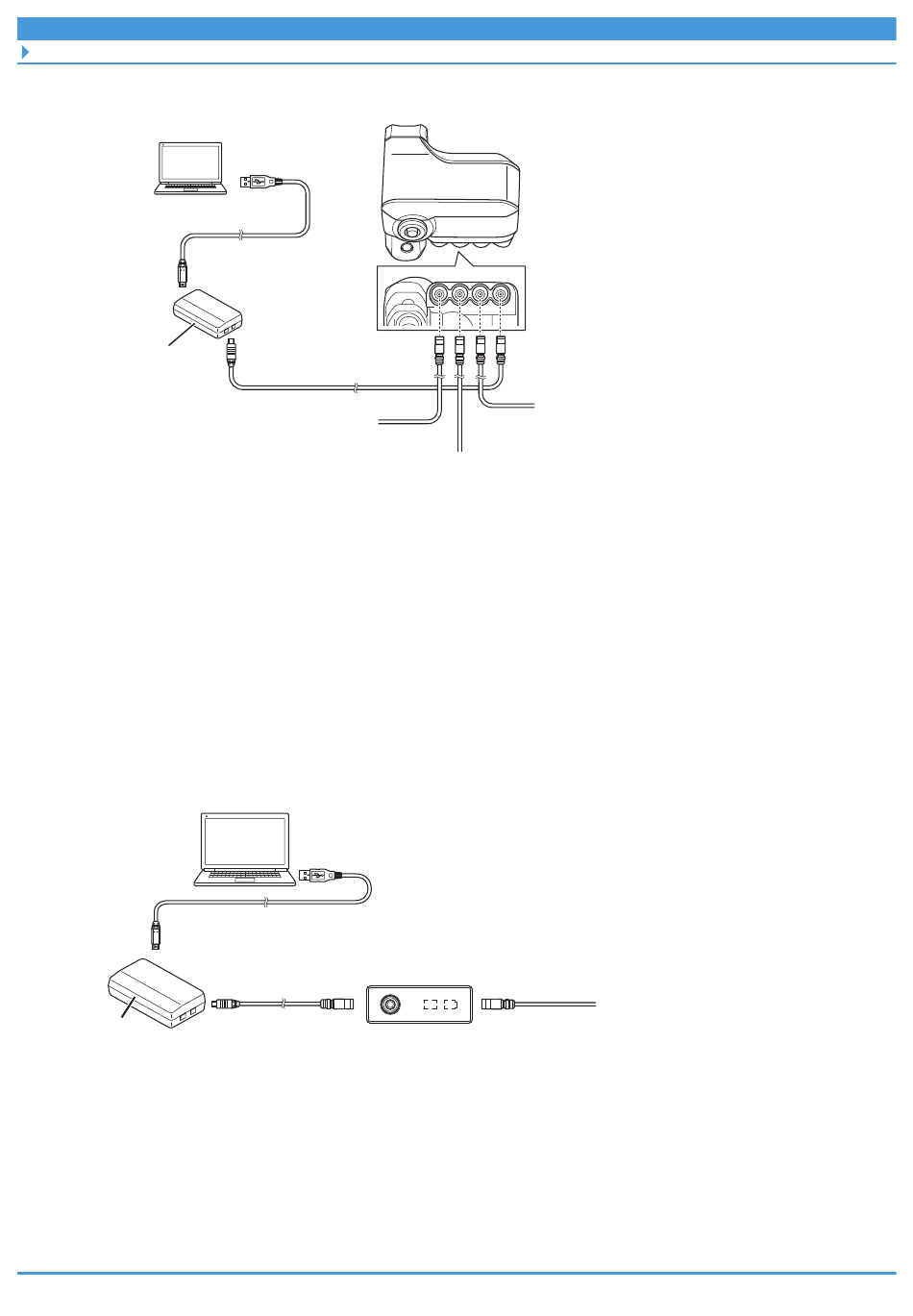

Connexion à un PC
(2) Raccordez le port libre au dispositif de liaison PC.
SM-PCE1
SM-PCE02
Se brancher au contacteur
` EW-EN100 (avec port libre)
Effectuez la connexion comme suit si l'unité EW-EN100 n'est connectée à aucun autre
composant que l'unité motrice.
1.
Branchez le dispositif de liaison PC sur un port libre de l'unité EW-
EN100.
(1) Débranchez la fiche sans résistance de charge d'un port libre, sur l'unité EW-EN100.
(2) Raccordez le port libre de l'unité EW-EN100 au dispositif de liaison PC.
SM-PCE1
SM-PCE02
` EW-EN100 (sans port libre)
Effectuez la connexion comme suit si une unité de manette est branchée et qu'il n'y a aucun
port E-TUBE libre sur l'unité EW-EN100.
d'assistance
Raccorder à l'unité motrice
EW-EN100
120
Se brancher à la manette de
changement de vitesse
Raccorder à l'unité motrice
