Remplacement de la membrane:

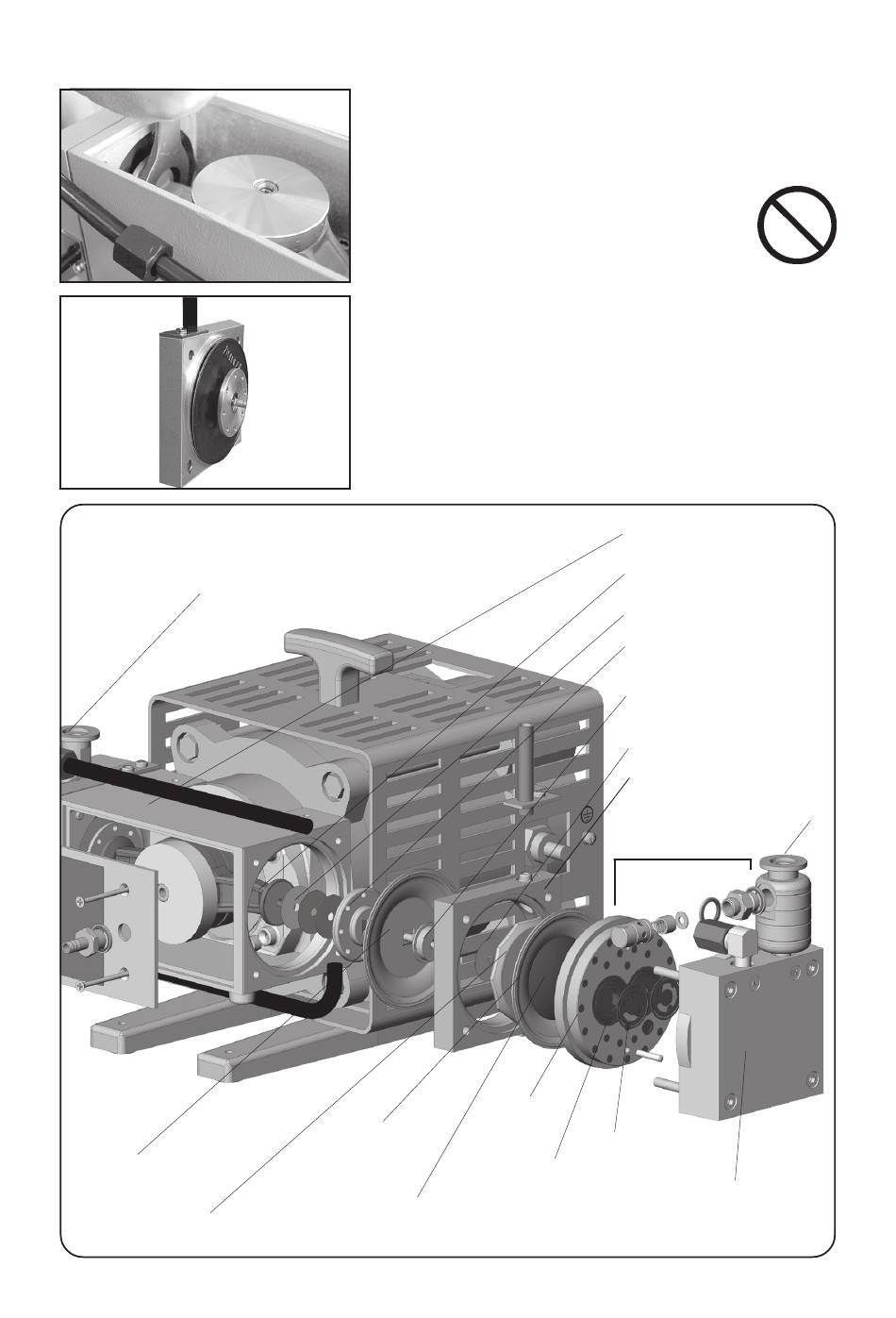

Vue éclatée des pièces de la tête de pompe
(Fig. MZ 2C EX)
aspiration
membrane de sécurité
disque de support
Ce document doit être transmis et utilisé inchangé et dans son intégralité. L'utilisateur est responsable de vérifier soigneusement
la validité de ce document concernant son produit. No. du manuel: 99 91 28 / 01/09/2005
page 31 de 51
➨ Desserrez le disque de support de membrane à l´aide d'une
clé à ergots.
➨ Tenez compte de rondelles, s´il y en a. Ne mélangez pas
les rondelles des têtes différentes, réinstallez la même nom-
bre.
☞ ☞ ☞ ☞ ☞ Attention: En aucun cas augmenter le nom-
bre des rondelles. Risque d´augmentation
de température! Risque d´explosion!
➨ Remonter la bride intermédiaire avec des disques de fixation,
des membranes et des disques de support de la carter de la
pompe.
Enlever le disque de support de la membrane de sécurité et
la membrane de sécurité.
couvercle
de tête
membrane
de travail
disque de fixation
de la membrane
carter
bielle
rondelles
disque de support de la
membrane de sécurité
disque de fixation de la
membrane de sécurité
rondelle 0,1 mm (1 pièce)
bride intermédiaire
soupape de surpression
clapet
joint
couvercle de carter
avec partie intérieure
refoulement
