7. TRAVAUX DE TUYAUTERIE D'ÉVACUATION
(1) Effectuez l'évacuation de la tuyauterie.
• Procédez aux travaux de tuyauterie d'évacuation afin que l'évacuation puisse être assurée.

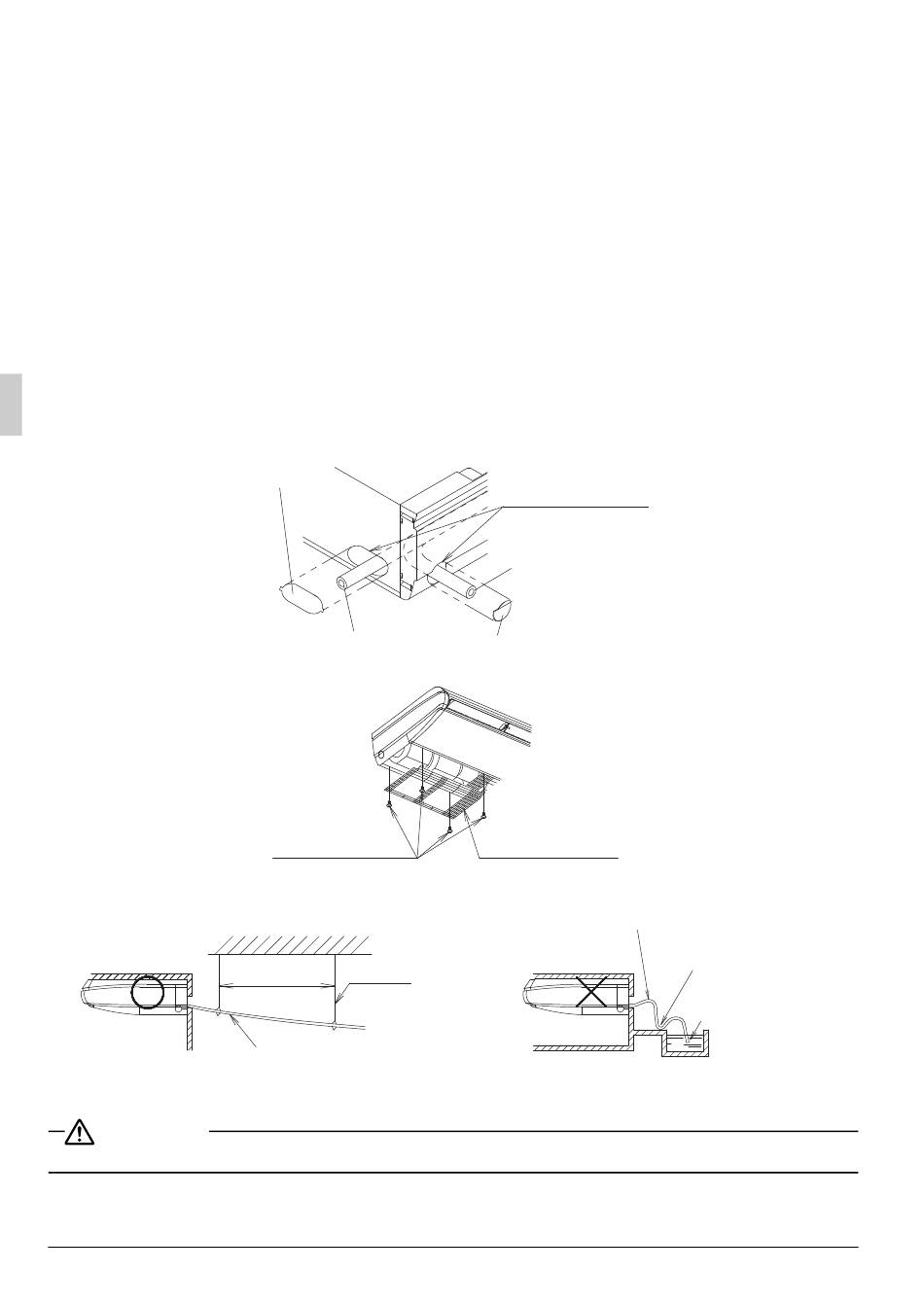

• La tuyauterie d'évacuation peut être raccordée à l'aide des consignes suivantes : Pour le côté arrière
droit / côté droit, reportez-vous à la Fig. 18 du "6. TRAVAUX DE TUYAUTERIE DE FLUIDE FRIGORI-
FIQUE" et pour le côté arrière gauche / côté gauche, reportez-vous à la Fig. 21.
• Lors de la direction de la tuyauterie d'évacuation du côté arrière gauche / côté gauche, retirez le filet pro-
tecteur. Puis, retirez le capuchon de la prise d'évacuation et le matériau d'isolation appliqué sur la prise
d'évacuation gauche et appliquez-le sur la prise d'évacuation droite. En même temps, insérez le bou-
chon de la prise d'évacuation tout le long afin d'empêcher une fuite d'eau.
Après avoir installé le tuyau d'évacuation (1) (accessoire), fixez le filet protecteur en inversant les étapes
pour le retirer. (Reportez-vous à la Fig. 22)
• Sélectionnez le diamètre de tuyauterie égal ou supérieur à celui du tuyau d'évacuation (1) (accessoire)
(tuyauterie en polychlorure de vinyle, diamètre nominal de 20 mm, diamètre externe de 26 mm).
• Installez la tuyauterie d'évacuation aussi court que possible avec une inclinaison vers le bas de 1/100
ou plus en évitant la stagnation d'air. (Reportez-vous à la Fig. 23 et Fig. 24)
(Cela peut causer un son anormal comme des glouglous)
Arrière (tôle)
Pièces détachées
Bon
Fig. 23
ATTENTION
Si l'évacuation stagne dans la tuyauterie d'évacuation, la tuyauterie peut être obstruée.
17
Arrière gauche
Tuyauterie d'évacuation
Vis de fixation
pour le filet
de protection
Fig. 22
Supports
1-1,5m
Inclinaison vers le bas
de 1/100 ou plus
Mastic ou isolant
(fourni sur place)
Gauche
Tuyauterie d'évacuation
Gauche
Fig. 21
Pièces détachées
Filet de protection
Ne soulevez pas
Mauvais
Fig. 24
Assurez-vous qu'il
n'y a aucune marge
Assurez-vous qu'il
n'est pas dans l'eau
