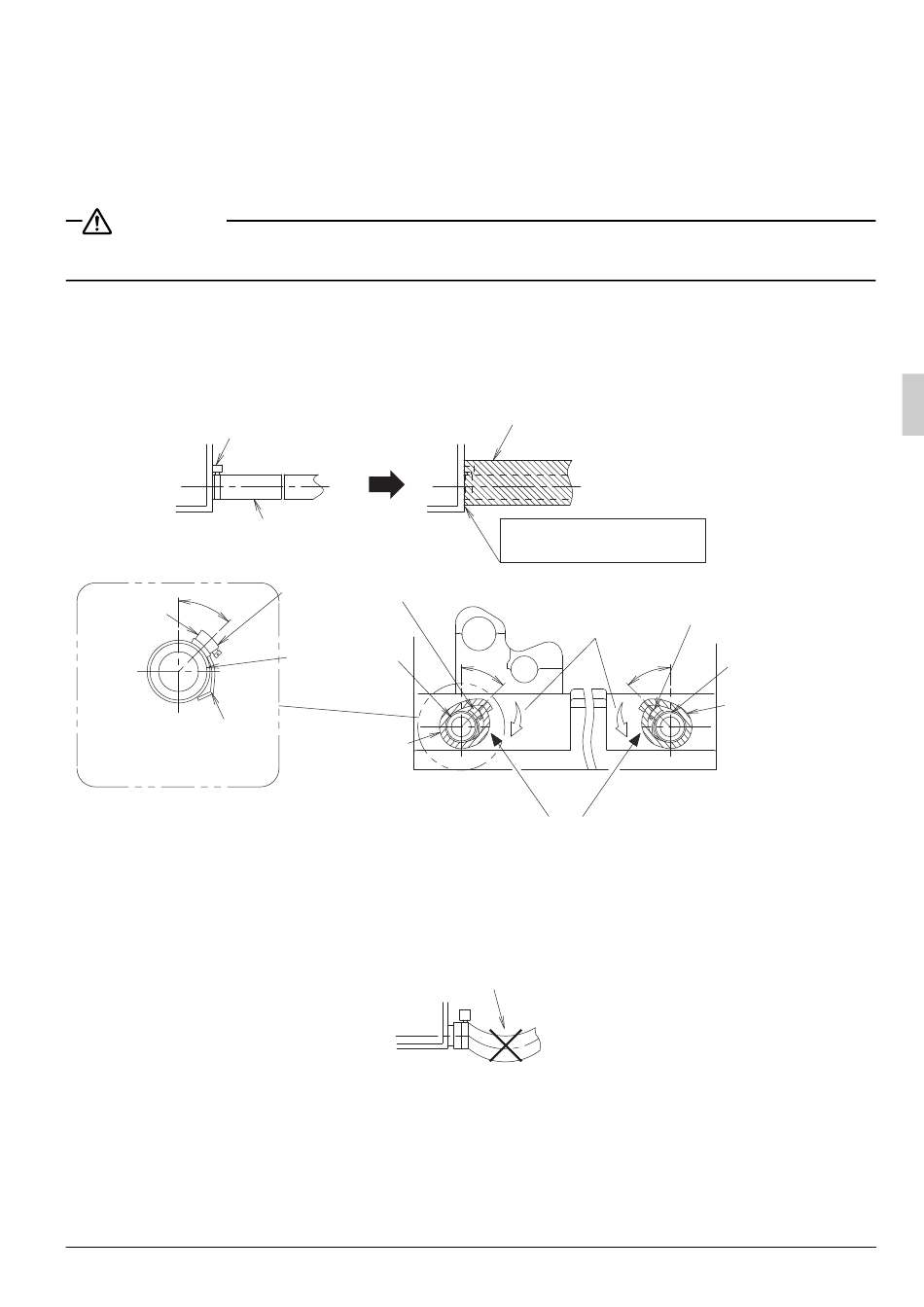

• Assurez-vous d'utiliser le tuyau d'évacuation fourni (1) et l'attache métallique (2). Insérez également le
tuyau d'évacuation (1) dans la base du support d'évacuation, puis serrez fermement l'attache métallique
(2) au niveau du support d'évacuation. (Reportez-vous à la Fig. 25 et Fig. 26)
(Installez l'attache métallique (2) de manière à ce que la pièce de serrage se trouve dans la plage d'envi-
ron 45° comme indiqué dans la Fig. 26.)
(Ne resserrez pas le support d'évacuation et le tuyau d'évacuation. Si c'est le cas, il n'est pas possible
d'effectuer la maintenance et l'inspection de l'échangeur thermique et des autres éléments.)
ATTENTION
Si un ancien tuyau d'évacuation ou un coude ou une attache est utilisé(e), cela peut causer une fuite
d'eau.
• Pliez l'extrémité de l'attache métallique (2) de manière à ce que le matériau d'étanchéité ne gonfle pas.
(Reportez-vous à la Fig. 26).
• Lorsque vous effectuez l'isolation, enroulez le matériau d'étanchéité (grand) (8) joint en commençant
par la base de l'attache métallique (2) et du tuyau d'évacuation (1) dans le sens de la flèche. (Reportez-
vous à la Fig. 25 et Fig. 26)
Attache métallique (2)
(accessoire)
Tuyau d'évacuation (1)
(accessoire)
environ 45°
Pièce de
serrage
Pliez l'extrémité sans
déchirer le matériau
d'étanchéité (grand) (8)
• Assurez-vous d'isoler toute la tuyauterie d'évacuation qui fonctionne à l'intérieur.
• Ne déviez pas le tuyau d'évacuation (1) dans l'unité intérieure. (Reportez-vous à la Fig. 27).
(Cela peut causer un son anormal comme des glouglous.)
(Si le tuyau d'évacuation (1) est dévié, cela peut endommager la grille d'aspiration.)
• Installez des supports à une distance de 1 à 1,5 m de manière à que la tuyauterie ne puisse pas dévier.
(Reportez-vous à la Fig. 23).
Français
Fig. 25
Attache métallique (2)
(accessoire)
Tuyau d'évacuation (1) environ 45°
(accessoire)
Matériau d'étanchéité
(grand) (8)
(pour le côté
(accessoire)
arrière droit / droit)
Ne déviez pas
Matériau d'étanchéité (grand) (8)
(accessoire)
Ne faites pas d'écart pour
éviter la condensation.
Matériau d'étanchéité
(grand) (8)
Sens d'application
environ 45°
Direction d'insertion
du tournevis
Fig. 27
Attache métallique (2)
(accessoire)
Tuyau d'évacuation (1)
(accessoire)
Matériau d'étanchéité
(grand) (8)
(accessoire)
(pour le côté arrière
gauche / gauche)
Fig. 26
