Câble de la télécommande
Accessoire de câblage (11) (fourni)
(1) Installez la fixation à l'entrée
des câbles.
Câble d'alimentation et
conducteur de terre
• Dans le cas où le couvercle de pénétration de la tuyauterie est retiré et utilisé comme trou de pénétration
de câbles, après avoir terminé le raccordement des câbles, remettez le couvercle.
• Scellez l'espace autour des câbles à l'aide de mastic ou d'un matériau isolant (fourni sur place).
(Si des insectes et des petits animaux entrent dans l'unité intérieure, un court-circuit peut se produire à
l'intérieur du boîtier de commande.)
• Si les câbles basse tension (câble de la télécommande) et le câble haute tension (câble de transmission,
conducteur de terre) sont amenés dans l'unité intérieure à partir du même endroit, ils peuvent être affectés
par des parasites électriques (parasites extérieurs) et causer une anomalie de fonctionnement ou une
panne.
• Gardez la distance de 50 mm ou plus entre le câble basse tension (câble de la télécommande) et le câble
haute tension (câble de transmission, conducteur de terre) n'importe où à l'intérieur de l'unité. Si les deux
câbles sont déposés ensemble, ils peuvent être affectés par des parasites électriques (parasites exté-
rieurs) et causer une anomalie de fonctionnement ou une panne.
Bague en résine (10)
(accessoire)
Français
Attache (4) (accessoire)
Attache (4) (accessoire)

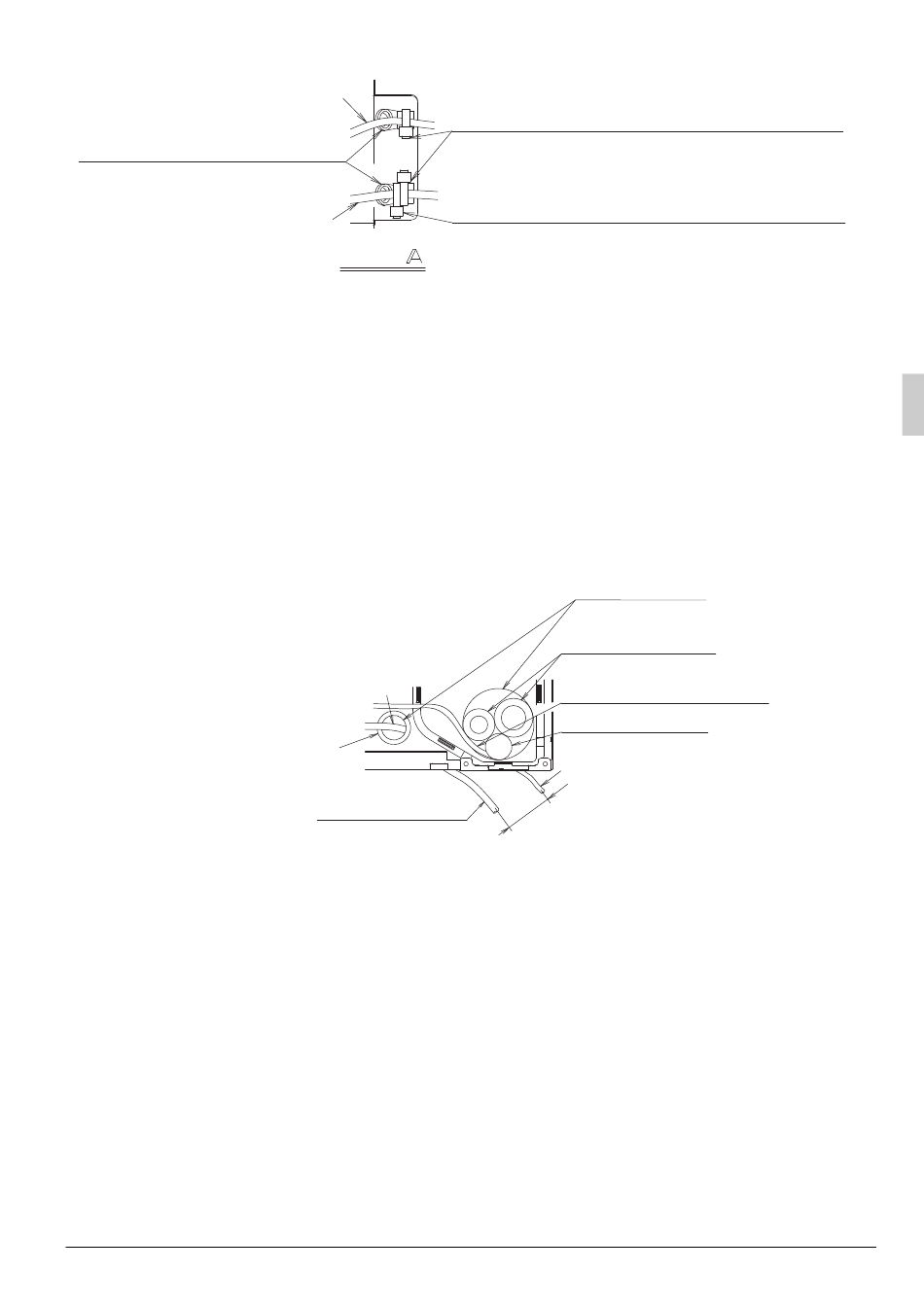

DÉTAIL
Câble de
transmission
et câble de terre
Câble haute tension
Distance de 50 mm entre
(2) Fixez les câbles à la fixation à l'aide des
attaches afin qu'aucune tension ne soit exercée
sur les raccords de bornes.
(3) Attachez le câble d'alimentation et le conducteur
de terre afin qu'ils serrent fermement les attaches
pour la fixation sur le bornier.
Mastic ou isolant
(fourni sur place)
Tuyau de réfrigérant
Câble de la télécommande
Tuyau d'évacuation
Câble basse tension
