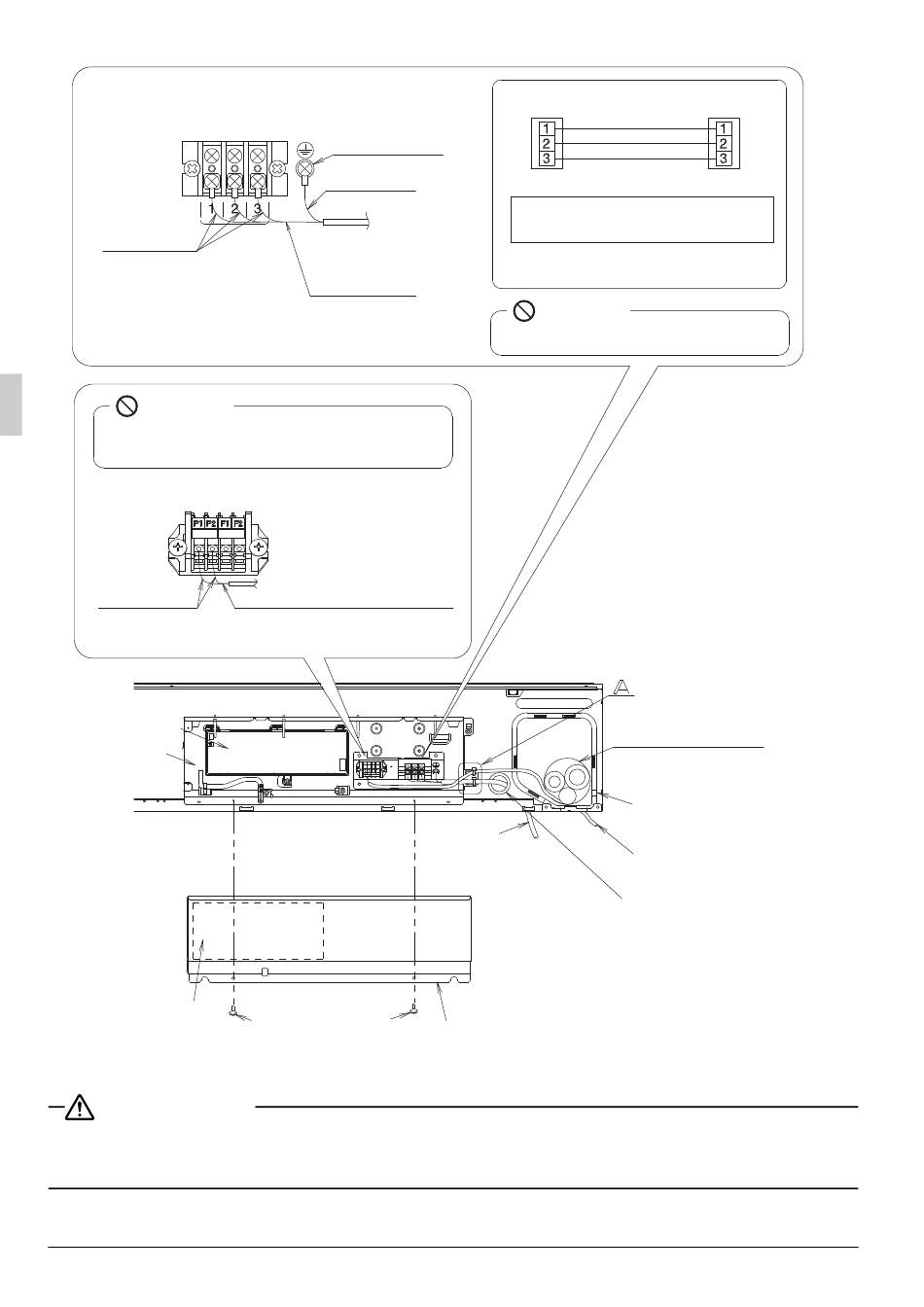

Bornier de raccordement (X2M)
R10 ou plus
Méthode de connexion des câbles
de transmission et de terre
Interdit
• Ne branchez jamais le câble d'alimentation.
• N'effectuez pas le brasage de la finition.
Bornier de raccordement (X1M)
R10 ou plus
Méthode de connexion du câble de télécommande
Carte de
circuit imprimé
Boîtier de
commande
Étiquette du
schéma de
câblage (arrière)
AVERTISSEMENT
Lors du câblage, formez les câbles dans l'ordre afin de pouvoir bien serrer le couvercle du boîtier de com-
mande. Si le couvercle du boîtier de commande n'est pas en place, les câbles peuvent flotter ou être blo-
qués par le boîtier et le panneau et causer des décharges électriques ou un incendie.
23
Borne de terre
R10 ou plus
Câble de
transmission
et câble de terre
Câble de la télécommande
(aucune polarité)
Câble de
transmission et
câble de terre
Vis de fixation du
couvercle du boîtier
de commande
(2 pièces)
Unité extérieure
Bornier de raccordement
Les numéros des bornes des unités
extérieures et intérieures doivent correspondre
Méthode de connexion du
câble de transmission
Interdit
• N'effectuez pas le brasage de la finition.
Trou de pénétration
des câbles
Couvercle du boîtier de commande
Unité intérieure
Bornier de raccordement
Couvercle de pénétration
du tuyau arrière
Câble de la télécommande
Coupez la débouchure et
placez la bague en résine
(10) (fournie)
