Isolez les tuyaux de la même
façon qu'indiquée dans Fig.
22 à l'aide du matériel de
joint isolant (6) fourni.
(ex : Isolez les tuyaux de la
même façon que la
tuyauterie vers le haut et
vers la droite.)
(Afin d'éviter que de petits animaux et insectes ne pénètrent à l'intérieur de l'unité intérieure, assurez-
vous de fixer le couvercle de la tuyauterie pénétrante au revêtement et de boucher le jeu entre la
tuyauterie et le trou avec du mastic et du matériel isolant (fournis sur place).)
REMARQUE
1. Lorsque vous effectuez le test des fuites de la tuyauterie de fluide frigorifique et de l'unité intérieure
après avoir terminé l'installation de l'unité intérieure, reportez-vous au manuel d'installation de
raccordement de l'unité extérieure pour connaître la pression de test.
Reportez-vous également au manuel d'installation de l'unité extérieure ou au document technique pour
la tuyauterie de fluide frigorifique.
2. En cas de manque de fluide frigorifique parce que vous avez oublié d'ajouter du fluide, etc., cela peut
entraîner une anomalie de fonctionnement comme le fait que l'unité de rafraîchit ou ne chauffe pas.
Reportez-vous au manuel d'installation de l'unité extérieure ou au document technique pour la
tuyauterie de fluide frigorifique.
7. TRAVAUX DE TUYAUTERIE D'ÉVACUATION
(1) Effectuez l'évacuation de la tuyauterie.
Procédez aux travaux de tuyauterie d'évacuation afin que l'évacuation puisse être assurée.
• Le tube d'évacuation peut être connecté à partir de 3 directions. (Reportez-vous aux Fig. 25, 26 et 27)
16
Fig. 23
Fig. 25
(Tuyauterie vers le haut)

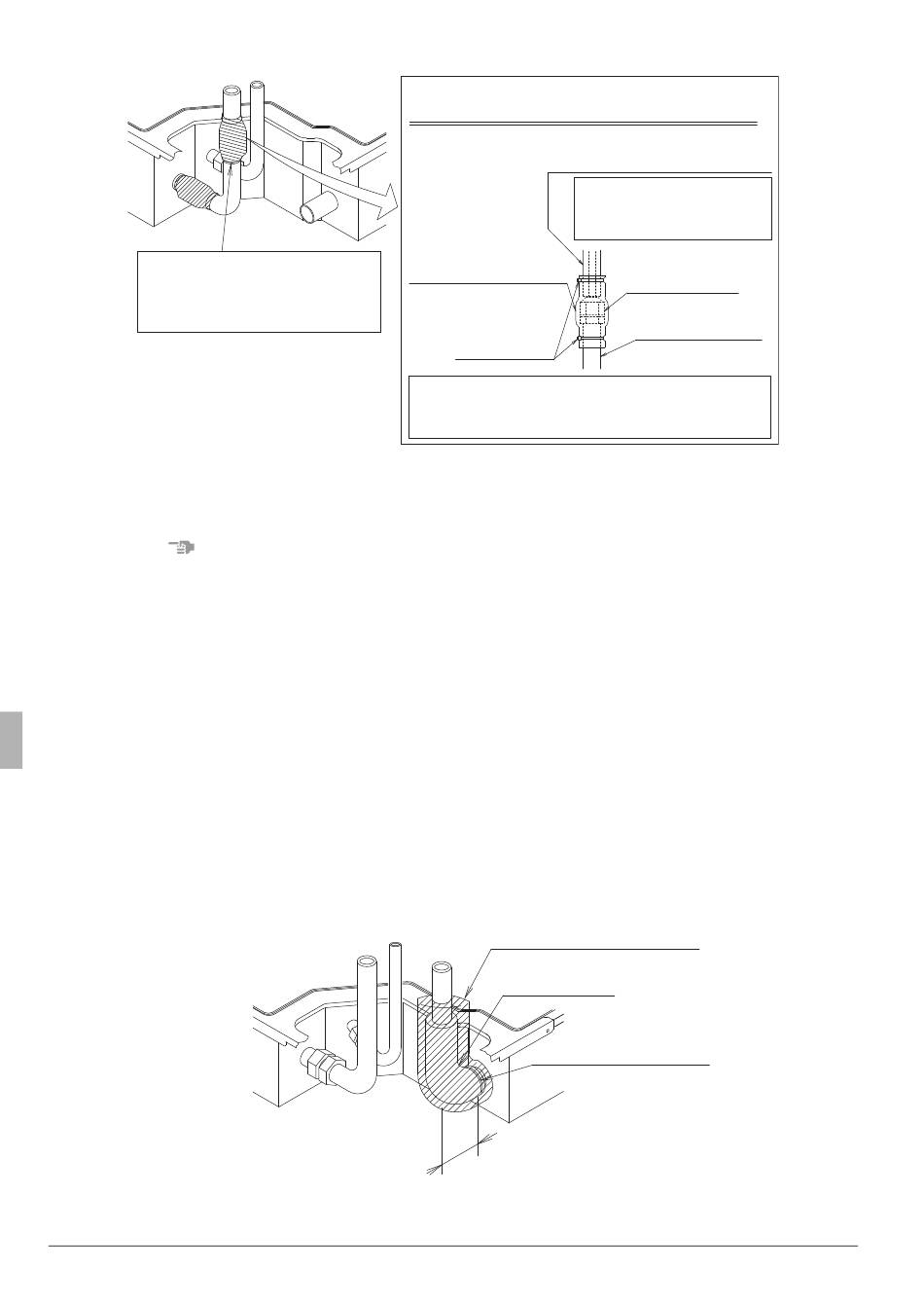

Méthode pour l'isolation du tuyau en forme de
L de la tuyauterie vers le haut et vers la droite
Matériel isolant de la
tuyauterie (procuré sur place)
To prevent sweating,
do not expose the piping
to the atmosphere.
Matériel de joint
isolant (6)
(accessoire)
Attache (4)
(accessoire)
Serrez la section où matériel d'isolation de la
tuyauterie et matériel de joint isolant (6) se
chevauchent.
Fig. 24
Matériel d'étanchéité (grand)
(8) (accessoire)
Coude (10)
(accessoire)
Attache métallique
(2) (accessoire)
Côté plus court
Connexion de
l'écrou évasé
Tuyau en
forme de L (13)
