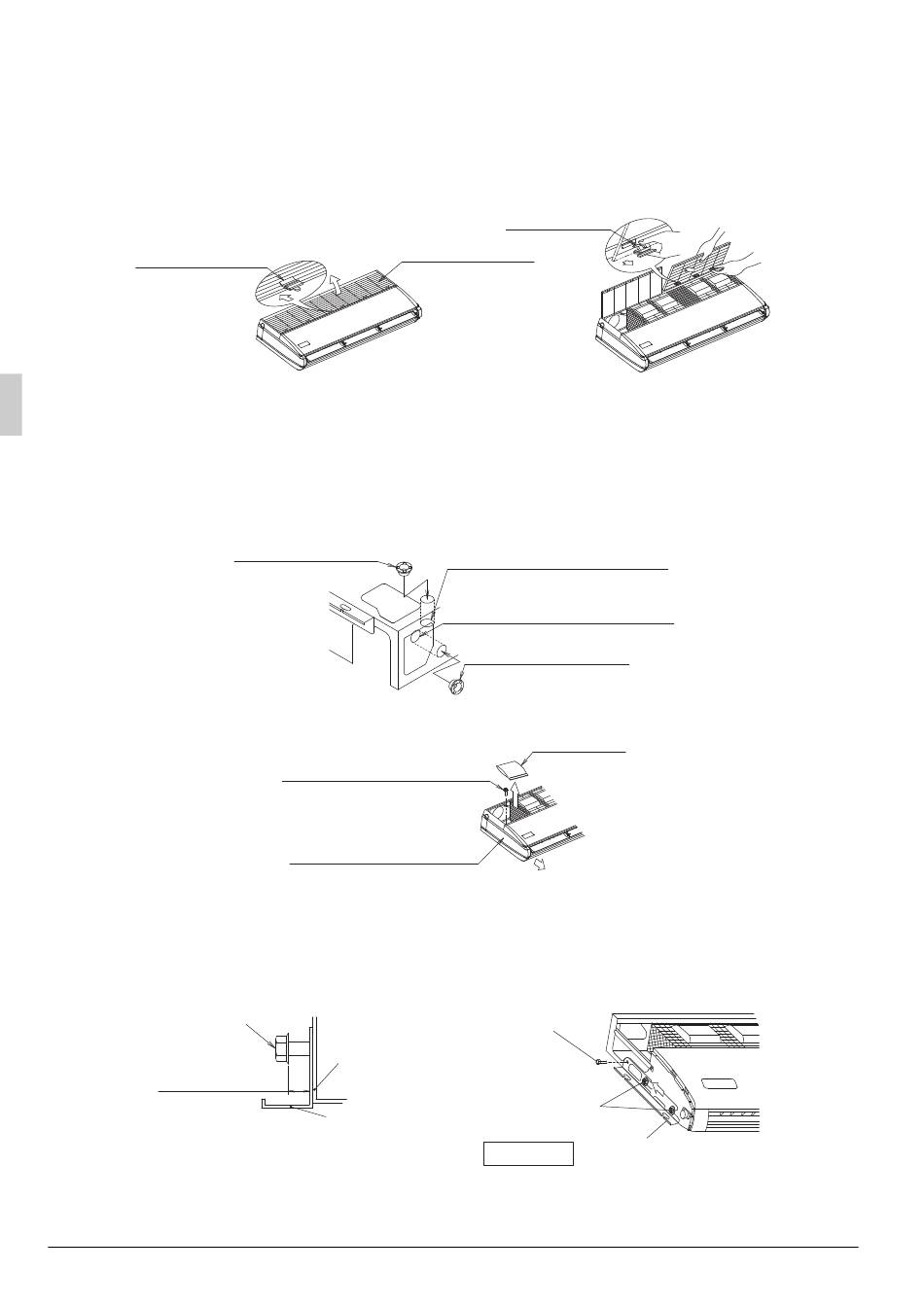

(3) Retirez les pièces de l'unité intérieure.
1) Retirez la grille d'aspiration.
• Faites glisser les boutons de fixation de la grille d'aspiration (type 35, 50 : 2 emplacements chacun,
type 60 ~ 140 : 3 emplacements chacun) vers l'arrière (comme indiqué par la flèche) pour ouvrir en
grand la grille d'aspiration. (Reportez-vous à la Fig. 4).
• Tout en gardant la grille d'aspiration ouverte, tenez le bouton à l'arrière de la grille d'aspiration et, en
même temps, tirez la grille d'aspiration vers l'avant pour la retirer. (Reportez-vous à la Fig. 5).
Bouton de fixation
2) Retirez le panneau de décoration (droite, gauche).
• Retirez la vis de fixation du panneau de décoration (une pour chaque), tirez vers l'avant (sens de la
flèche) pour retirer. (Reportez-vous à la Fig. 6).
• Sortez les accessoires. (Reportez-vous à la Fig. 6).
• Ouvrez le trou de sortie sur le côté d'entrée de la tuyauterie sur la surface arrière ou la surface supé-
rieure et installez la bague en résine (10).
3) Retirez le support.
• Desserrez 2 boulons pour installer le support des deux côtés (M8) (4 emplacements à gauche et à
droite) dans un espace de 10 mm. (Reportez-vous à la Fig. 7 et Fig. 8)
• Retirez la vis de fixation pour le support sur le côté arrière (M5), tirez le support vers l'arrière (le sens
de la flèche) pour retirer. (Reportez-vous à la Fig. 8).
Boulon (M8)
Desserrez dans
10mm
9
Grille d'aspiration
Fig. 4
Bague en résine (10)
(accessoire)
Vis de fixation pour le
panneau latéral décoratif
(M4)
Panneau latéral décoratif
Unité intérieure
Support
Fig. 7
Bouton arrière
Pièce amovible
(pour l'entrée depuis le haut)
Pièce amovible
(pour l'entrée depuis l'arrière)
Bague en résine (10)
(accessoire)
Accessoires
Fig. 6
Vis de fixation du
support (M5)
Boulon
d'installation
de suspension
(M8)
Support
Desserrez
Fig. 5
Fig. 8
