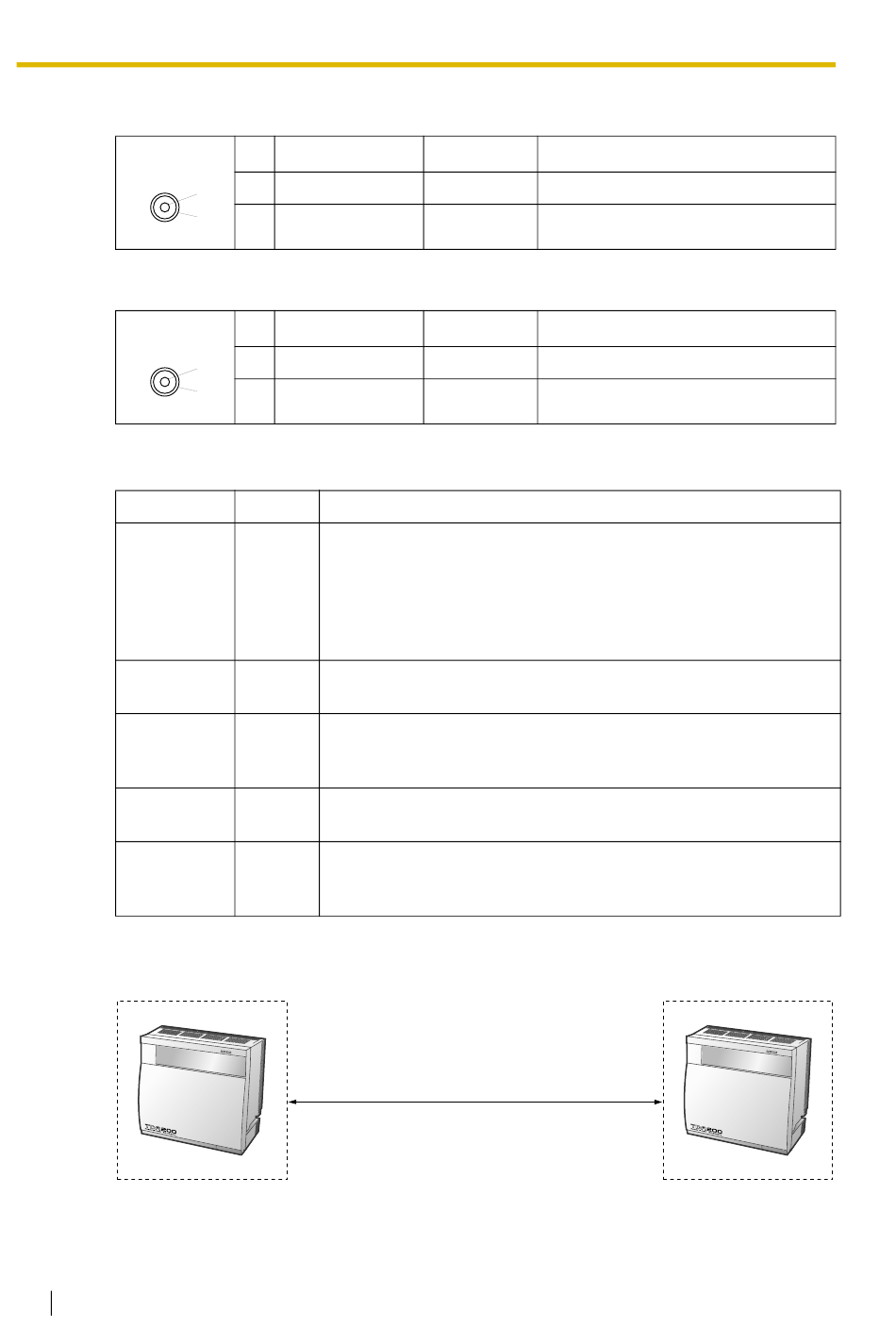

2.4 Installation des cartes réseau
Connecteur BNC (coaxial) (TX)
Connecteur BNC (coaxial) (RX)
Indications des LED
Indication
CARD
STATUS
SYNC-ERR
RAI
AIS
SYNC
Distance maximale de câblage de connexion de postes
La longueur maximale du câble connectant les cartes E1 est donnée ci-dessous:
78 Manuel Installateur
N° Nom de signal
1 TX+
1
2
2 TX-
N° Nom de signal
1 RX-
1
2
2 RX+
Couleur Description
Vert/ ETEINT: Alimentation Coupée
Rouge Allumé en vert: Normal (tous les ports en attente)
Vert clignotant (60 fois par minute): Normal (un port est en cours
d'utilisation)
Allumé en rouge: Erreur (inclut réinitialisation)
Rouge clignotant (60 fois par minute): Hors service
Rouge ETEINT: Normal
ALLUME: Alarme
Rouge ETEINT: Normal
ALLUME: Alarme (Horloge esclave)
Clignotant (60 fois par minute): Alarme (Horloge maître)
Rouge ETEINT: Normal
ALLUME: Alarme
Vert ETEINT: Alarme
ALLUME: Normal
Clignotant (60 fois par minute): Normal (Horloge maître)
Diamètre
0,5 mm:
Niveau [V] Fonction
(+) Transmission de données (+)
(-) Transmission de données (-)
Niveau [V] Fonction
(-) Réception de données (-)
(+) Réception de données (+)
Distance maximale
Moins de 200 m
