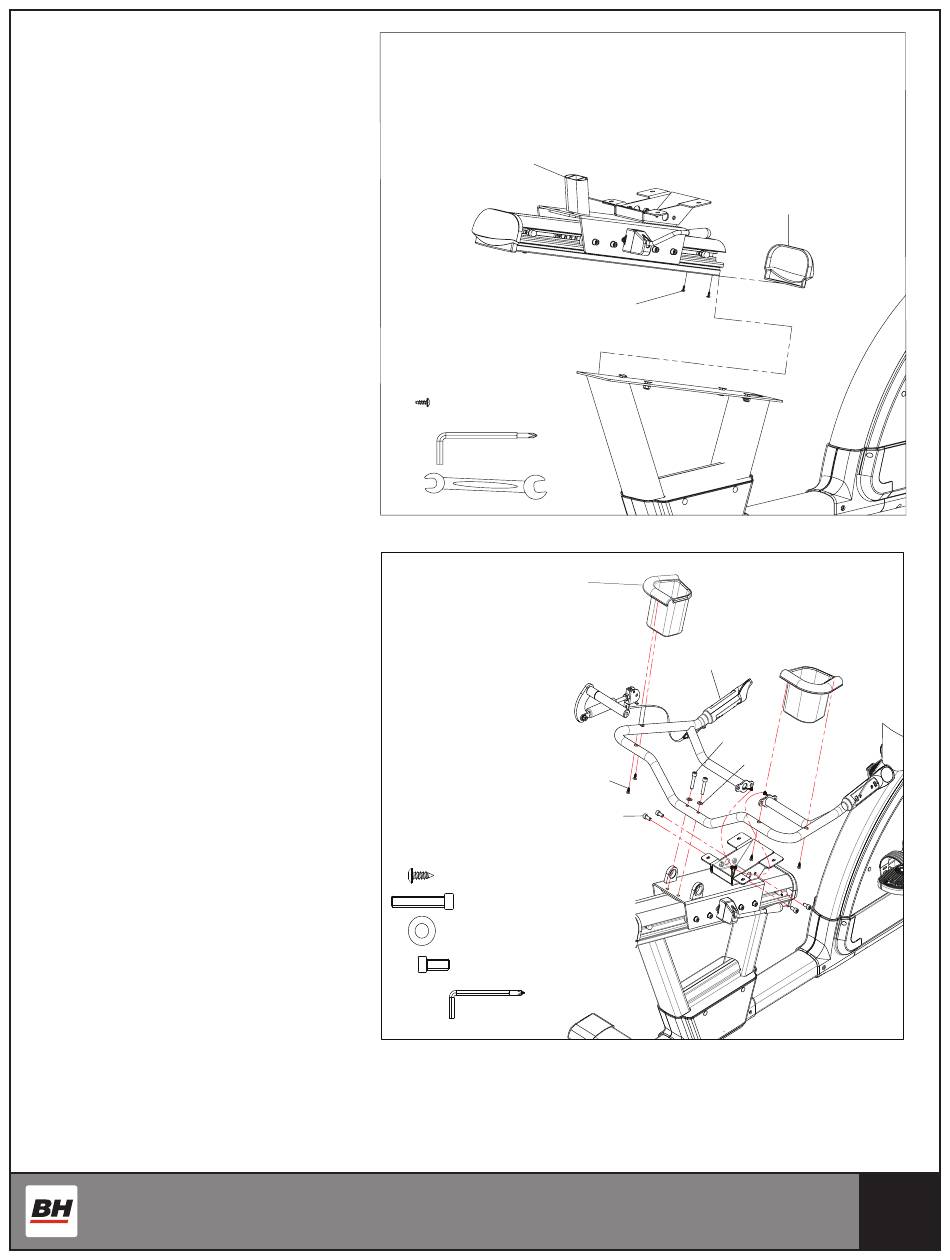

ÉTAPE 7
1) Connectez le câble du rail en
aluminium et celui du châssis.
2) Insérez les vis dans le rail et
serrez les écrous.
3) Placez le bouchon (74).
4) Installez le rail en aluminium
(77) au châssis principal à l'aide de
vis (75).
ÉTAPE 8
1)Placez le guidon (111) sur la
glissière de siège.
2)Insérez et branchez les câbles
connectant les deux côtés du
guidon à travers le trou au centre
du de la glissière de siège (voir
illustration).
3)Fixez le guidon (111) à l'aide des
vis Allen (110), de la rondelle
courbée et des vis Allen (107)
situées en dessous.
4)Fixez le porte-bouteille (60) sur le
côté gauche et droit du guidon
à l'aide de vis (109).
77
75
75 - 2pcs
Φ4
75
60
109
107
109 - 4pcs
109 4pcs
110 - 2pcs
110 2pcs
65 - 2pcs
65 2pcs
107 - 4pcs
107 4pcs
74
111
110
65
