Unité de mesure de phaseur RES670
Version 2.2
et le dispositif de destination dans uns sous-réseau
différent. Un route est composée d'une adresse de
destination et de l'adresse de la passerelle à utiliser lors
de l'envoi des données vers le dispositif de destination,
voir figure 6.
Passerelle par défaut
Source
IEC16000095 V1 FR-FR

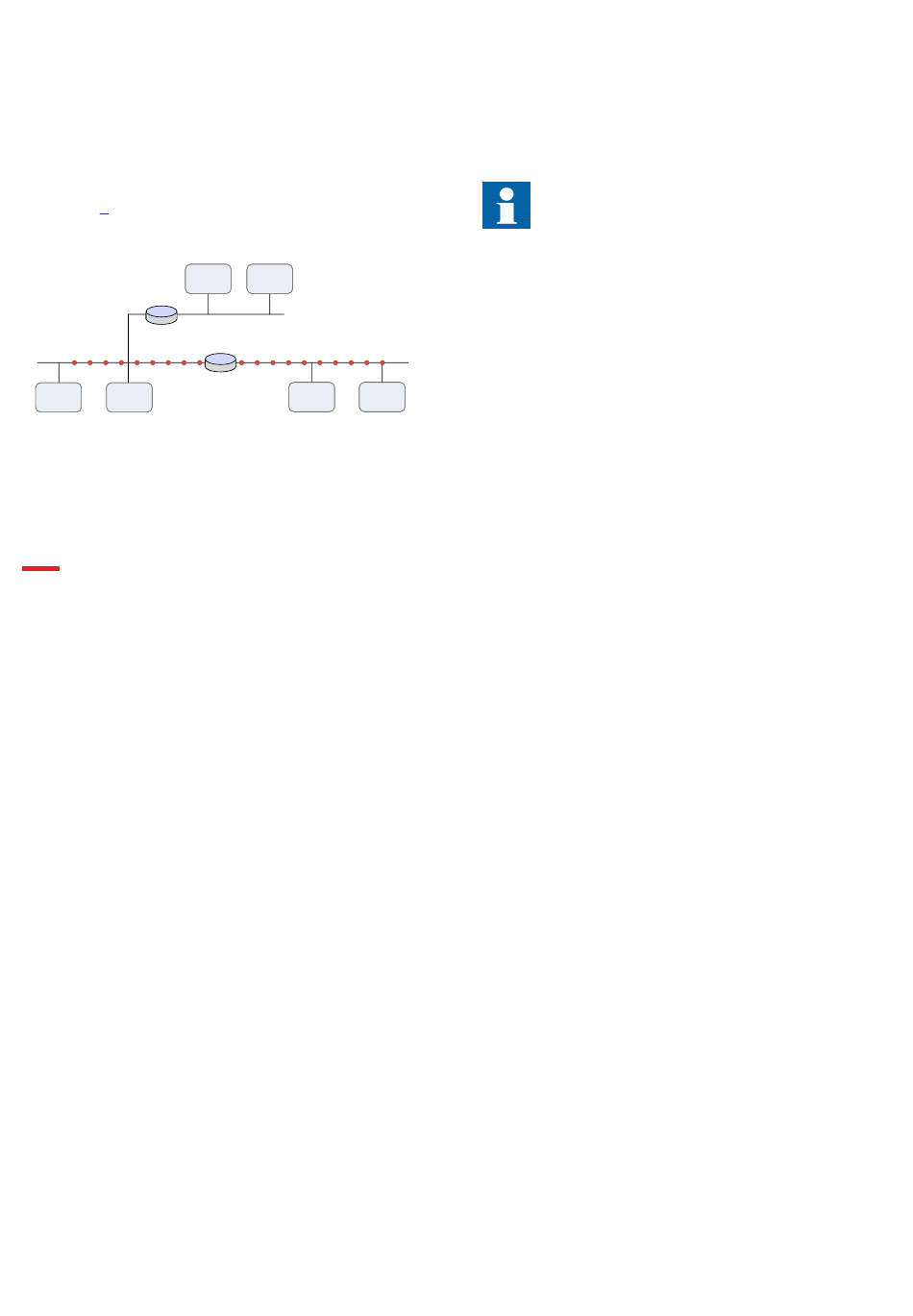

Figure 6. Route depuis la source vers la destination par la
passerelle

18. Communication interne du poste

Protocoles de communication
Chaque DEI est pourvu de plusieurs interfaces de
communication permettant sa connexion à un ou
plusieurs systèmes de contrôle-commande de poste ou
des équipements de poste, soit par le bus interne du
poste (Substation Automation, SA) soit par le bus de
surveillance de poste (Substation Monitoring, SM).
Les protocoles de communication disponibles sont :
• Protocole de communication CEI 61850-8-1
• Protocole de communication CEI/UCA 61850-9-2LE
• Protocole de communication LON
• Protocole de communication SPA
• Protocole de communication C37.118
Plusieurs protocoles peuvent être combinés dans le
même DEI.
Protocole de communication CEI 61850-8-1
Un réglage dans le PCM600 permet de choisir entre
l'édition 1 et l'édition 2 de CEI 61850. Le DEI est équipé à
l'arrière jusqu'à six ports Ethernet optiques (selon la
commande) pour les communications du bus de poste
CEI 61850-8-1.La communication CEI 61850-8-1 est
également possible via le port Ethernet électrique situé
en façade. Le protocole CEI 61850-8-1 permet à des
dispositifs électriques intelligents (DEI) de différents
constructeurs d'échanger des informations et de
simplifier l'ingénierie du système. La communication
d'un DEI vers un autre DEI via messagerie GOOSE et la
communication client-serveur sur MMS sont pris en
34
Passerelle
Destination
IEC16000095-1-en.vsdx
© Copyright 2017 ABB. Tous droits réservés
charge. Le chargement de fichier de perturbographie
(COMTRADE) peut être effectué via MMS ou FTP.
Le port frontal est uniquement destiné
à la communication, à la maintenance,
à la formation et aux tests du PCM600
en raison du risque d'interférence
pendant le fonctionnement normal.
Extenseur de qualité QUALEXP CEI 61850
La composante d'extension de qualité est utilisé pour
afficher la qualité détaillée d'un canal analogique de
protocole CEI/UCA 61850-9-2LE. La composante étend la
sortie de qualité du canal d'un canal analogique d'unité
de fusion, reçu dans le DEI, conformément à la norme
CEI 61850-7-3. Cette composante peut être utilisée
pendant la surveillance de l'ACT pour obtenir une qualité
particulière du canal de l'unité de fusion.
Protocole de communication CEI/UCA 61850-9-2LE
La norme de communication par port Ethernet optique
CEI/UCA 61850-9-2LE pour le bus de processus est prise
en charge. Le protocole CEI/UCA 61850-9-2LE permet
aux transformateurs de mesure Non Conventionnel
(NCIT) à unités de fusion (MU) ou aux unités de fusion
autonomes d'échanger des informations avec le DEI, et
M14815-3 v14
de simplifier l'ingénierie de contrôle-commande de
poste. Le protocole CEI/UCA 61850-9-2LE utilise le
même port que le protocole CEI 61850-8-1.
Protocole de communication LON
Les postes existants avec LON pour le bus au niveau
poste fourni par ABB peuvent être étendus par l'usage
de l'interface LON optique (verre ou plastique). Cela
permet une fonctionnalité SA complète comprenant une
messagerie d'égal à égal et une coopération entre les
DEI.
Protocole de communication SPA
Une simple porte en verre ou en plastique est fournie
pour le protocole SPA ABB. Elle permet d'étendre les
systèmes d'automatisation de poste électrique simples
mais est principalement utilisée pour les système de
surveillance de poste électrique SMS.
M14787-3 v16
Protocole de communication CEI 60870-5-103
Un port optique simple type verre ou plastique est
fourni pour la norme IEC 60870-5-103 . Ceci permet une
conception simplifiée des systèmes de contrôle-
commande de poste, y compris en ce qui concerne les
équipements de différents constructeurs. Le
chargement de fichiers de perturbographie est possible.
Valeurs à mesurer pour CEI 60870-5-103 I103MEAS
103MEAS est un bloc fonctionnel qui rapporte tous les
types de mesure valides en fonction des signaux
connectés. L'ensemble d'entrées connectées contrôlera
1MRK 511 410-BFR B
GUID-9C5DC78E-041B-422B-9668-320E62B847A2 v1
GUID-C3AA21B4-730F-4327-943A-3C77102A80A0 v4
SEMOD120140-5 v3
SEMOD120134-5 v1
SEMOD120137-5 v4
