Unité de mesure de phaseur RES670
Version 2.2
binaires à isolation optique permettent l'entrée des
informations binaires requises.
Module d'entrées mA MIM
Le module d'entrées milli-ampère est utilisé comme
interface pour les signaux de transducteur dans la plage
–20 à +20 mA, issus par exemple de la position des
transducteurs de position, de température ou de
pression de l'OLTC (Régleur en charge). Le module
dispose de six canaux indépendants à isolation
galvanique.
Module optique Ethernet
Le module optique pour Ethernet (OEM) fournit deux
ports optiques supplémentaires pour Ethernet. Les
connecteurs de ports sont de type LC.
Module galvanique de communication série RS485
Le module galvanique de communication RS485 est
utilisé pour la communication DNP3.0 et
CEI 60870-5-103. Ce module est doté d'un port de
communication RS485. RS485 est une interface de
communication série différentielle pouvant être utilisée
avec des connexions 2 fils ou 4 fils. Une connexion 2 fils
utilise le même signal pour RX et TX et il s'agit d'une
communication multipoint sans maître ou esclave dédié.
Cette variante nécessite toutefois un contrôle à la
sortie. La connexion 4 fils est dotée de signaux distincts
pour la communication multipoint RX et TX, avec un
maître dédié et esclaves pour le reste. Aucun signal de
contrôle spécial n'est requis dans ce cas.
Module de synchronisation de l'horloge GTM
Ce module comprend un récepteur GPS utilisé pour la
synchronisation de l'horloge. Le GTM dispose d'un
contact SMA pour la connexion à une antenne. Il
comprend également une sortie optique ST-connecteur
PPS.
Module de synchronisation de l'horloge IRIG-B
Le module de synchronisation de l'horloge IRIG-B est
utilisé pour la synchronisation précise de l'horloge du
DEI à partir de l'horloge du poste.
Connexion électrique (BNC) et optique (ST) pour la prise
en charge IRIG-B 0XX et 12X.
Module d'entrée de transformateur TRM
Le module d'entrée de transformateur est utilisé pour
isoler galvaniquement et adapter les courants et
tensions secondaires générés par les transformateurs
de mesure. Le module dispose de douze entrées avec
différentes combinaisons d'entrées de courant et de
tension.
Par ailleurs, des connecteurs de type cosse annulaire ou
à compression peuvent également être commandés.

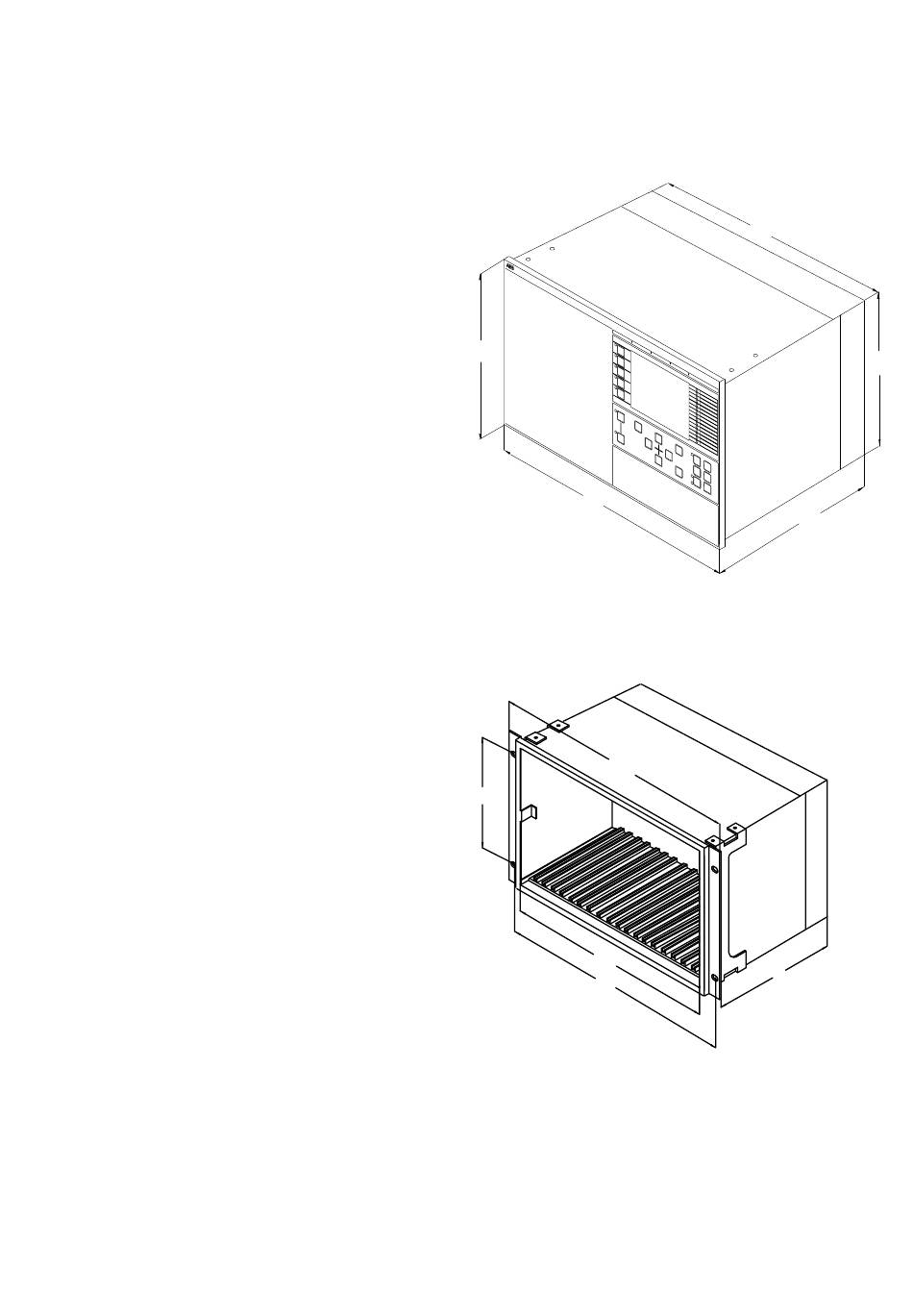

Configuration et dimensions

ABB
Dimensions
M15020-3 v4
A
M16073-3 v8
SEMOD158664-5 v3
IEC08000163 V2 EN-US
Figure 7.
M14851-3 v5
F
SEMOD141113-4 v8
M14875-3 v9
IEC08000165 V2 EN-US
Figure 8.
© Copyright 2017 ABB. Tous droits réservés
B
Boîtier avec cache arrière
K
G
H
Boîtier avec cache arrière et avec kit de montage en
rack 19"
1MRK 511 410-BFR B
IP14539-1 v1
IP14826-1 v1 M15243-4 v7
E
D
C
IEC08000163-2-en.vsd
J
IEC08000165-2-en.vsdx
