Raccordement Du Module De Communication; Accéder Au Cavalier De Terminaison Modbus - ABB REX610 Manuel D'installation

2NGA001201 A
5.7
5.7.1
REX610
Manuel d'installation

Raccordement du module de communication

L'interface isolée RS-485 est disponible avec quatre broches. Elle comporte un bus
de communication isolé, bidirectionnel et équilibré (A et B) et un raccordement
pour la terre isolé. La quatrième broche est une borne de blindage à couplage CA.
Le raccordement typique se fait par le biais d'un câble à paire torsadée blindée
(STP). Le raccordement RS-485 est conforme à la norme TIA/EIA-485. Le port
série RS-485 est illustré dans la
GUID-66B567E8-9650-4F6E-A324-08783C27CDE6 V1 FR-FR

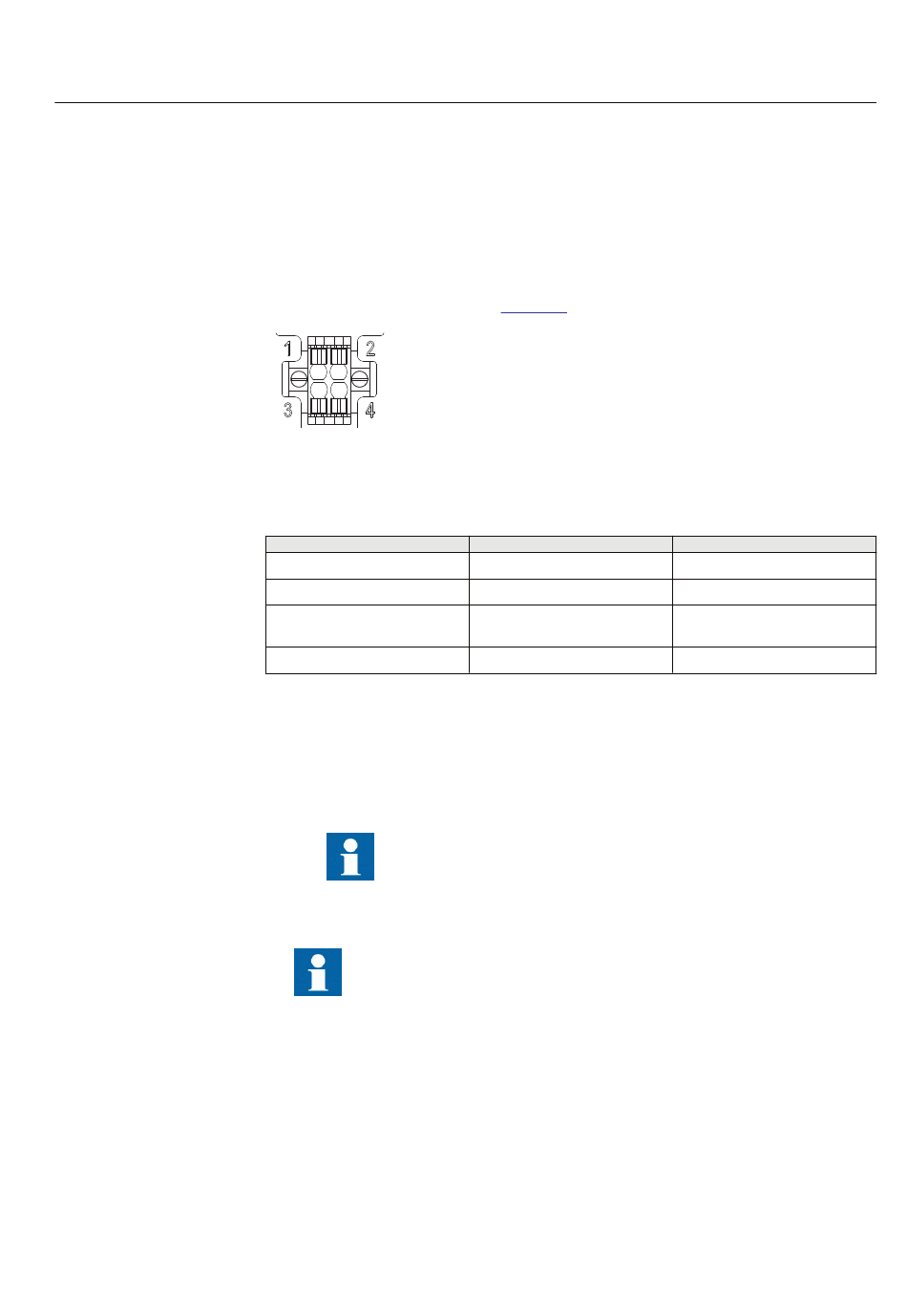

Figure 27: Borne RS-485 à 4 broches
Tableau 5: Broches de connecteur RS-485
Broche de connecteur RS-485
1
2
3
4
• Assurez-vous que les interfaces de communication sont connectées
correctement.
Les interfaces de communication du relais sont situées sur le côté inférieur
gauche du relais de protection lorsqu'on le regarde par l'arrière.
Le couple de serrage autorisé pour l'interface RS-485 est de
0,15 à 0,20 Nm (0,1106 à 0,1475 pi. lb).
Voir le manuel technique pour consulter les interfaces de
communication spécifiques au produit.
Accéder au cavalier de terminaison Modbus
La terminaison de bus peut être activée par un cavalier sur le module PSU,
accessible lorsque l'unité débrochable est retirée du boîtier de base.
figure 27.
Signal
A_485
B_485
SHIELD
GND_485
Section 5
Raccordement
Type
Signal de données A (normal)
Signal de données B (inversé)
Broche de blindage à couplage
CA
Broche commune pour A/B
41
