Unité de mesure de phaseur RES670
Version 2.2
Compteur heures de fonctionnement TEILGAPC
La fonction Compteur heures de fonctionnement
(TEILGAPC) est une fonction qui accumule le temps
écoulé lorsqu'un signal binaire donné a été élevé.
Les principales fonctions de TEILGAPC sont :
• Applicable à une accumulation de très longue durée (≤
99999.9 heures)
• Supervision des conditions de transgression des
limites et dépassements
• Possibilité de définir un avertissement et une alarme
avec une résolution de 0,1 heure
• Conservation de toute valeur d'accumulation
enregistrée en cas de redémarrage
• Possibilités de blocage et de réinitialisation
• Possibilité d'ajout manuel de temps accumulé
• Rapport du temps accumulé
14. Mesures
Logique du compteur d'impulsions PCFCNT
La fonction logique de comptage d'impulsions (PCFCNT)
compte les impulsions binaires générées en externe, par
exemple les impulsions provenant d'un compteur
d'énergie externe, pour le calcul des valeurs de
consommation d'énergie. Les impulsions sont capturées
par le module d'entrées binaires puis lues par la fonction
PCFCNT. Une valeur de service mise à l'échelle est
disponible par le bus interne du poste. Le module
d'entrées binaires spécial avec des capacités améliorées
de comptage d'impulsions doit être commandé pour
disposer de cette fonctionnalité.
Fonction de calcul de l'énergie et de traitement de la
demande ETPMMTR
La mesure du réseau électrique (CVMMXN) peut être
utilisée pour mesurer les valeurs de puissance active et
réactive. La fonction de calcul de l'énergie et de
traitement de la demande (ETPMMTR) se sert des
mesures de puissance active et réactive comme entrées
pour calculer les impulsions d'énergie active et réactive
accumulée, dans le sens aval et amont. Les valeurs
d'énergie peuvent être lues ou générées sous forme
d'impulsions. Les valeurs de demande de puissance
maximales sont également calculées par la fonction.
Cette fonction inclut un serrage au point zéro pour
éliminer le bruit du signal d'entrée. Cette fonction peut
avoir pour sortie : des calculs périodiques d'énergie, une
intégration des valeurs d'énergie, un calcul des
impulsions d'énergie, des signaux d'alarmes pour
dépassement des limites de valeurs d'énergie et la
demande de puissance maximale.
32
GUID-464FB24F-B367-446C-963A-A14841943B87 v2
M13394-3 v7
GUID-6898E29B-DA70-421C-837C-1BBED8C63A7A v3
© Copyright 2017 ABB. Tous droits réservés
Les valeurs d'énergie active et réactive sont calculées à
partir des valeurs de la puissance d'entrée par
intégration sur un temps sélectionné
L'intégration des valeurs d'énergie active et réactive est
effectuée dans les deux sens, aval et amont. Ces valeurs
d'énergie sont disponibles comme signaux de sortie
ainsi qu'impulsions de sortie. L'intégration des valeurs
d'énergie peut être contrôlée par les entrées (STARTACC
et STOPACC) et le réglage
réinitialisée aux valeurs initiales avec l'entrée RSTACC.
Les valeurs maximales de demande de puissance active
et réactive sont calculées pour l'intervalle de temps
tEnergy et celles-ci sont mises à jour toutes les
défini
minutes via canaux de sortie. Les valeurs maximales de
demande de puissance active et réactive sont calculées
pour les deux sens, en aval et en amont et celles-ci
peuvent être réinitialisées avec l'entrée RSTDMD.
15. Interface homme-machine (IHM)
IHM locale
IEC13000239 V3 FR-FR

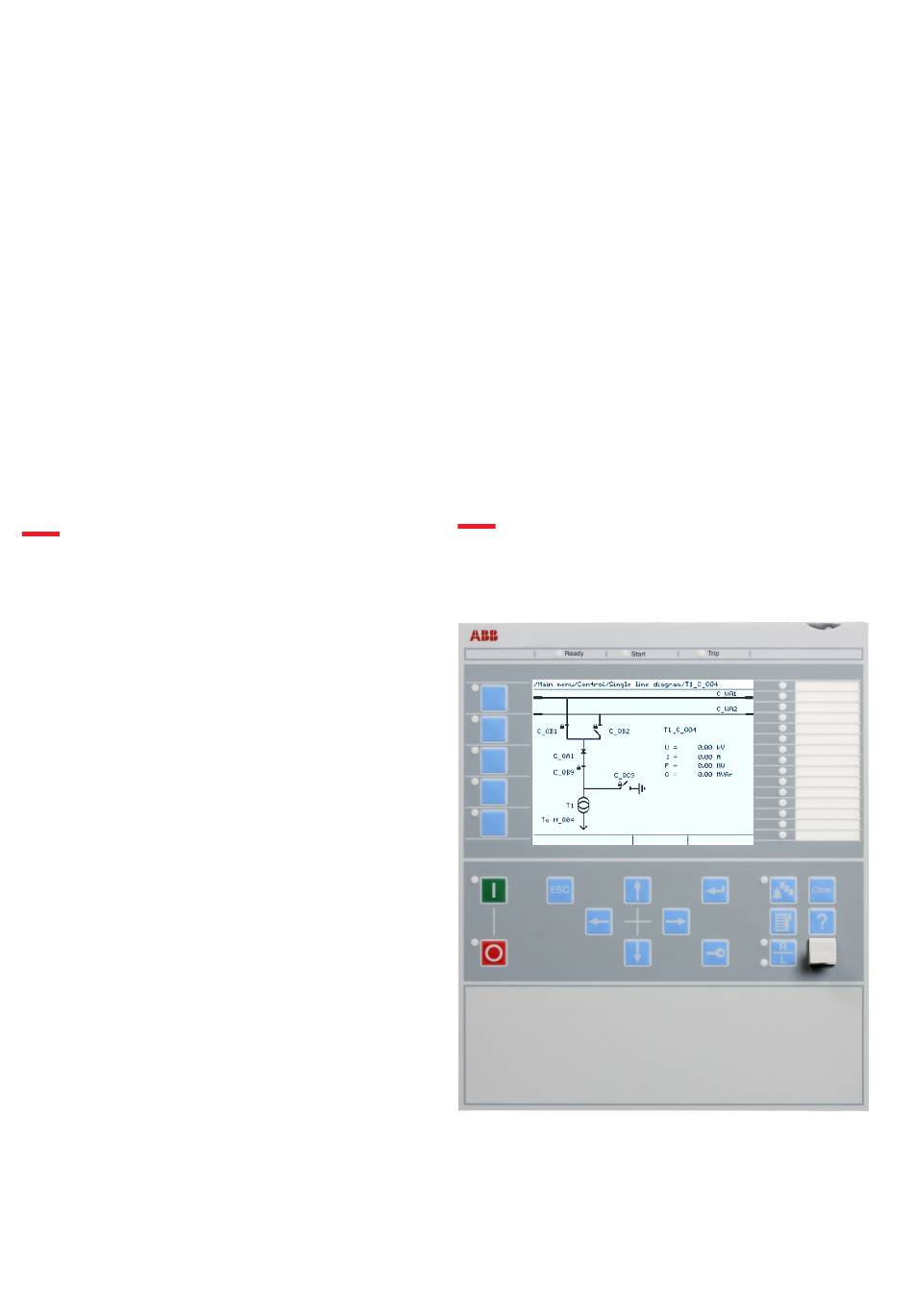

Figure 4.
Interface homme-machine locale
L'IHML du DEI comprend les éléments suivants
1MRK 511 410-BFR B
tEnergy .
EnaAcc et peut être
