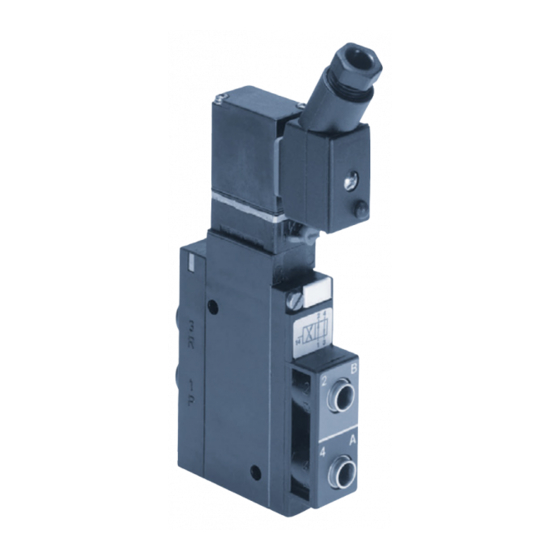

Type 0470, 5470
3/2 or 4/2 way solenoid valve
3/2- bzw. 4/2-Wege-Magnetventil
Électrovanne 3/2 ou 4/2 voies
Operating Instructions
Bedienungsanleitung
EN
Manuel d'utilisation
Bürkert Fluid Control Systems
Sales Center
Christian-Bürkert-Str. 13-17
D-74653 Ingelfingen
Tel. + 49 (0) 7940 - 10 91 111
Fax + 49 (0) 7940 - 10 91 448
E-mail: info@de.buerkert.com
International address
www.burkert.com
Manuals and data sheets on the Internet: www.burkert.com
Bedienungsanleitungen und Datenblätter im Internet: www.buerkert.de
Manuels et fiches techniques sur Internet : www.buerkert.fr
© Bürkert Werke GmbH & Co. KG, 201 - 2017
Operating Instructions 170 /
_
_008
/ Original DE
www.burkert.com
Publicité
Table des Matières
Manuels Connexes pour Burkert 0470
Sommaire des Matières pour Burkert 0470
- Page 1 Fax + 49 (0) 7940 - 10 91 448 E-mail: info@de.buerkert.com International address www.burkert.com Manuals and data sheets on the Internet: www.burkert.com Bedienungsanleitungen und Datenblätter im Internet: www.buerkert.de Manuels et fiches techniques sur Internet : www.buerkert.fr © Bürkert Werke GmbH & Co. KG, 201 - 2017...
-
