Italiano

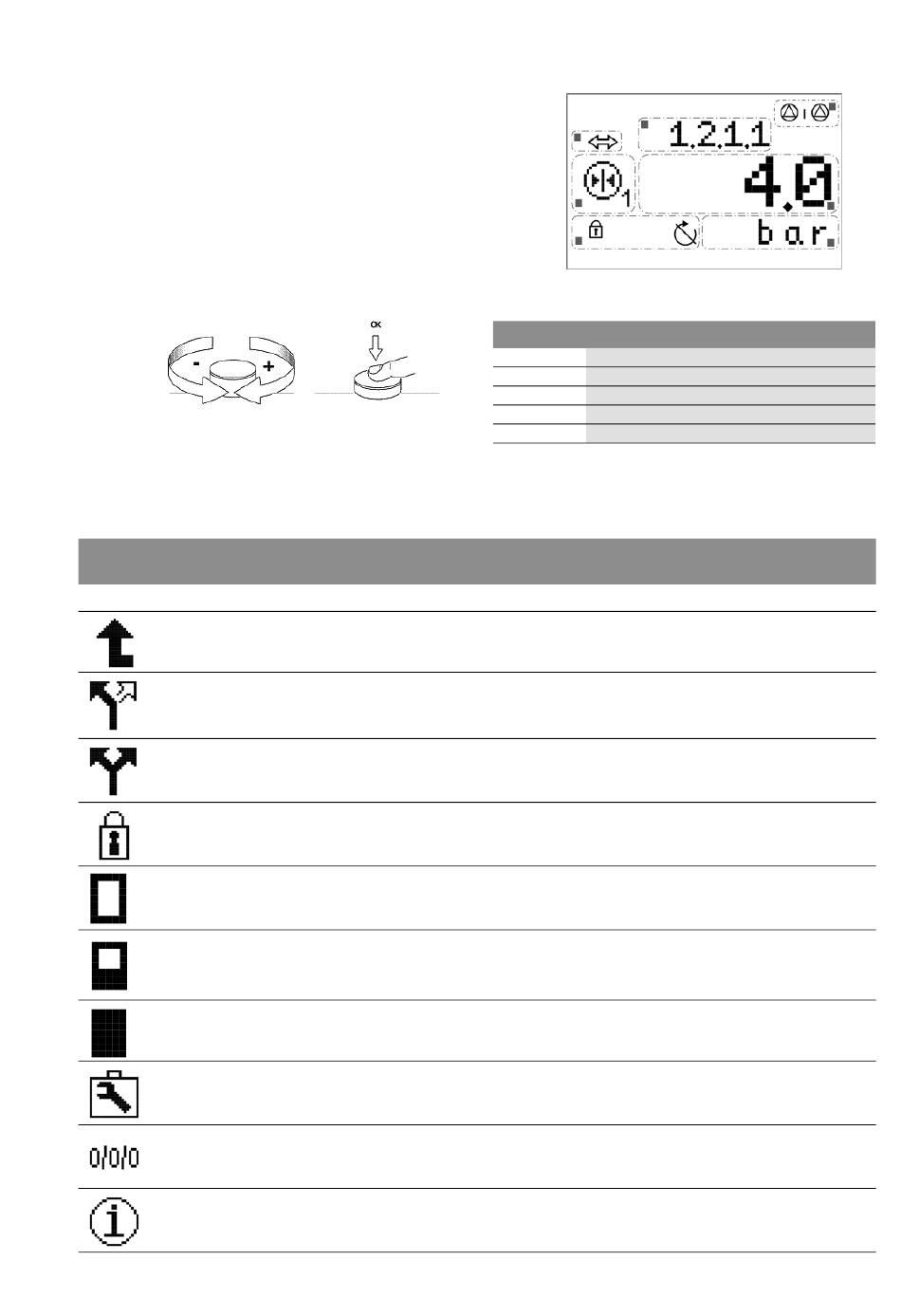

6.2.3 Impiego dell'apparecchio di comando

Elementi di comando
• Interruttore principale On/Off (lucchettabile
nella posizione "Off")
• Il display LCD mostra gli stati di funzionamento
delle pompe, del regolatore e del convertitore di
frequenza. Per mezzo della manopola di comando
è possibile operare la scelta del menu e l'immis-
sione dei parametri. Per modificare valori o scor-
rere attraverso un livello di menu è necessario
ruotare la manopola, per la selezione e la conferma
occorre premerla:
Vengono impiegati i seguenti simboli grafici:
Simbolo Funzione/descrizione
Simbolo Funzione/descrizione
Salto all'indietro (premendo brevemente: un livello di menu; premendo a lungo:
schermata principale)
Menu EASY
Menu EXPERT
1° significato: servizio assistenza non collegato
2° significato: valore visualizzato – nessuna immissione possibile
Simbolo di stato della pompa: pompa disponibile ma disinserita
Simbolo di stato della pompa: la pompa è in funzione a velocità variabile (la barra varia
con il numero di giri della pompa)
Simbolo di stato della pompa: la pompa funziona alla velocità massima oppure con
numero di giri fisso in rete
Servizio assistenza
Impostazione parametri
Informazioni
82
La visualizzazione di informazioni sul display
avviene secondo il seguente schema:
1
4
5
4
Fig. 5: Struttura del display
Pos. Descrizione
1 Numero di menu
2 Indicazione valore
3 Indicazione unità
4 Simboli standard
5 Simboli grafici
4
2
3
Disponibilità
SC, SC-FC, SCe
Disponibilità
tutte le versioni
tutte le versioni
tutte le versioni
tutte le versioni
tutte le versioni
SCe, SC-FC
tutte le versioni
tutte le versioni
tutte le versioni
tutte le versioni
Pompes Salmson 01/2014
