Réducteurs de pression pour air
et postes d'alimentation
Type 708

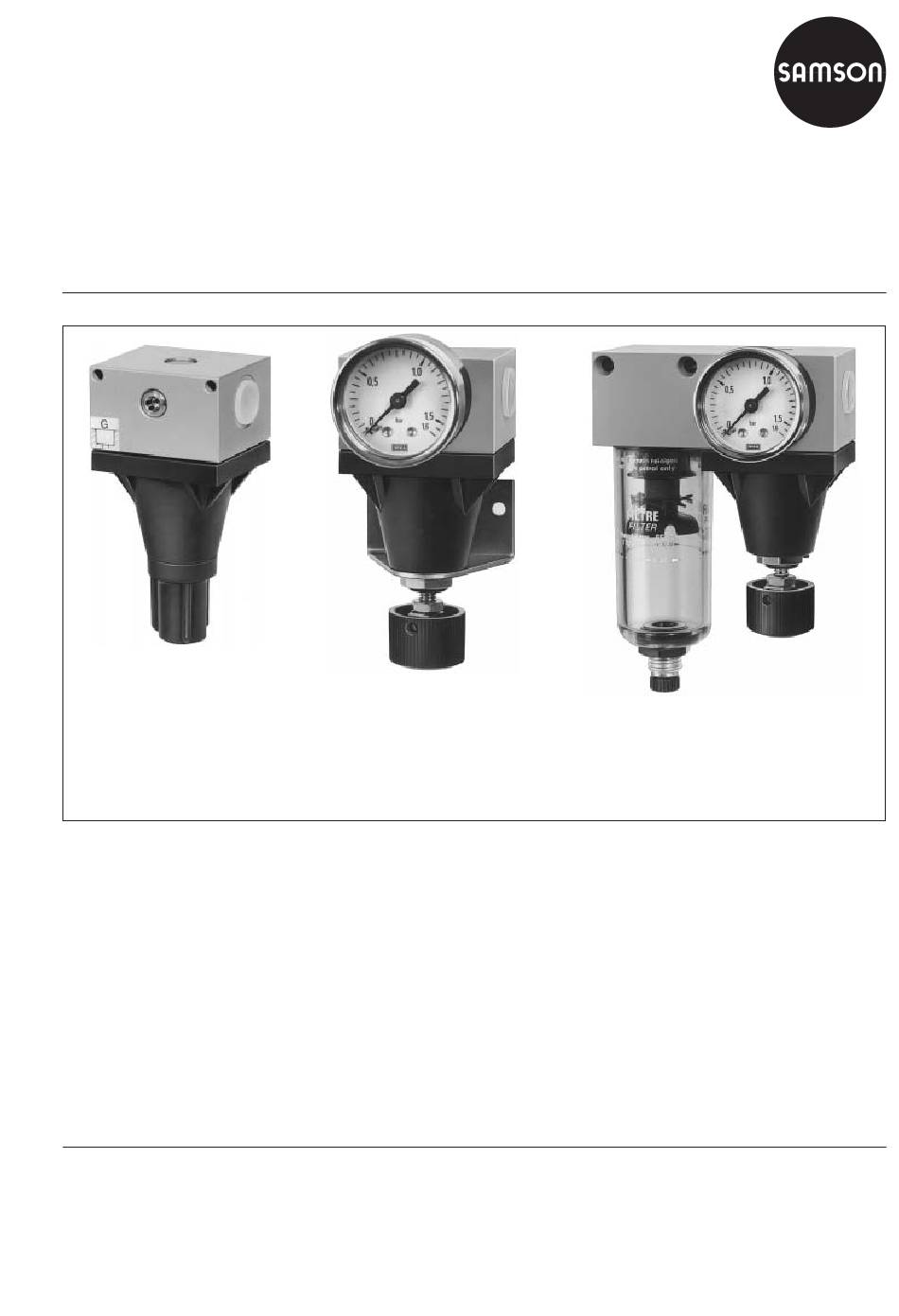

Fig. 1
Réducteur de pression
Type 708-1020
1. Conception et fonctionnement
Ce réducteur de pression est utilisé pour ali-
menter les installations pneumatiques de
mesure, contrôle et régulation en énergie
auxiliaire constante.
La pression disponible dans les installations
et provenant de l'alimentation centrale, au
maximum 12 bars, est réduite à une pression
aval réglable entre 0 et 1,6 bar ou 0,5 et 6
bars.
Edition Juin 1997
Fig. 2
Réducteur de pression
Type 708-1025, montage
en saillie
Lorsqu'il est utilisé comme poste de réduction
d'air, l'appareil est équipé à l'entrée d'un
filtre et à la sortie d'un manomètre.
L'exécution «réducteur de pression avec bloc
de montage» permet le montage direct sur un
positionneur. Le réducteur peut être ainsi
combiné avec un commutateur manu-auto
pour court-circuiter la sortie du positionneur.
Notice de montage et de mise en service
Fig. 3

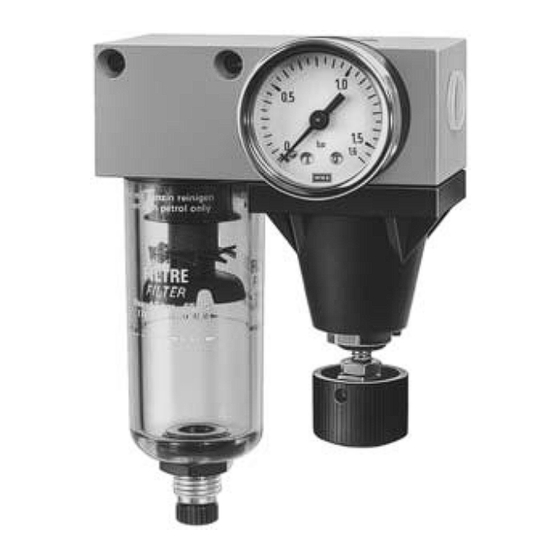

Poste de réduction d'air
Type 708-112 avec
manomètre
EB 8545 FR
