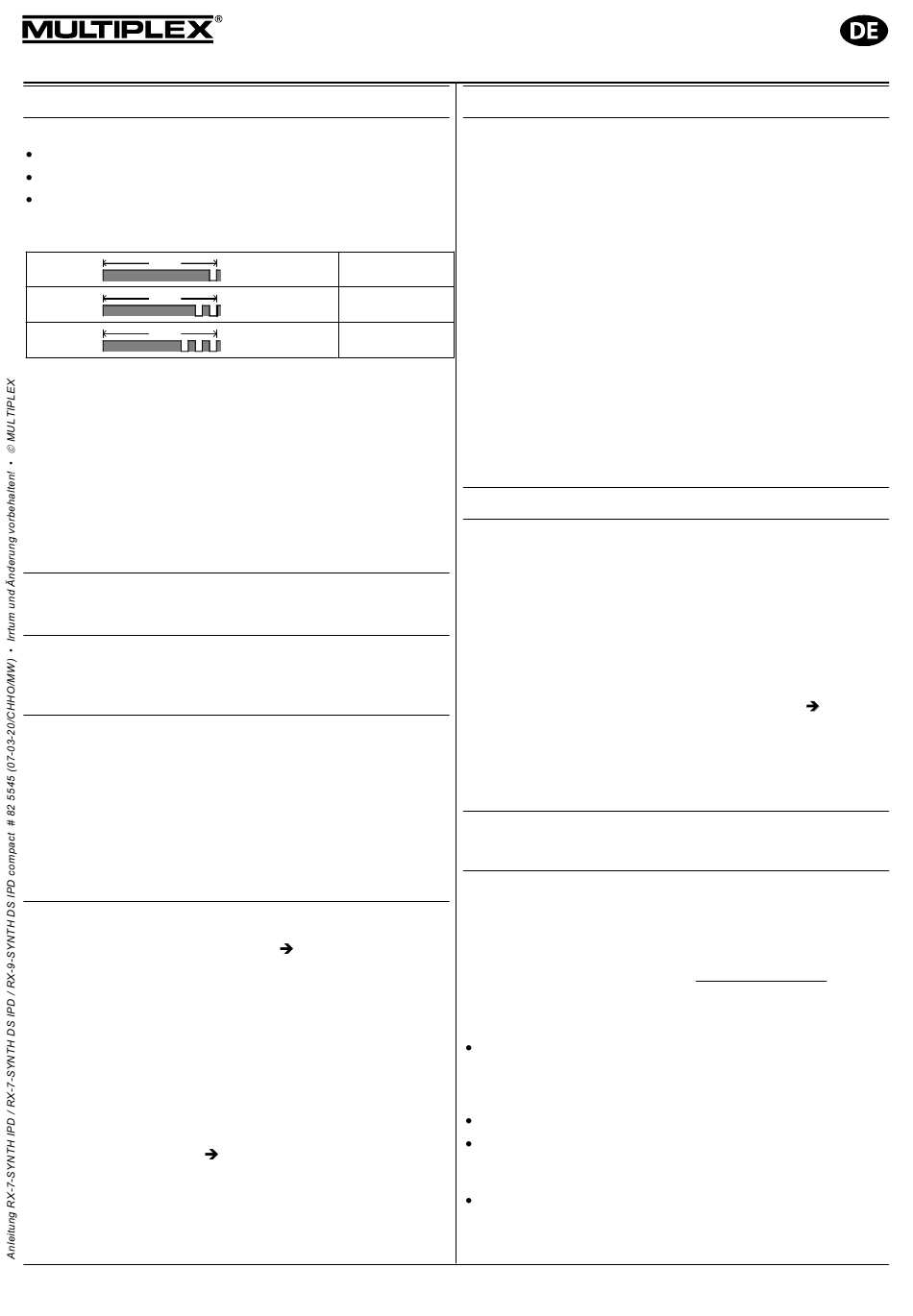

16. F
EHLERZÄHLER
Der Empfänger besitzt intern 3 Fehlerzähler für:
Unterspannung
Empfangslöcher (starke Feldstärkeschwankungen)
Impuls-Störungen
Die Summe der Fehler der drei Fehlerzähler wird über die LED
angezeigt, sobald ein Fehler erkannt wurde:
1,6 sec
LED Code 6
1,6 sec
LED Code 7
1,6 sec
LED Code 8
Fehler werden nach unseren Erfahrungen bei nahezu jedem
Einsatz registriert. Insbesondere Impulsfehler treten, für die
FM/PPM-Übertragung typisch, häufig ein. Sie werden in der
Regel während des Betriebs nicht bemerkt, jedoch durch den
sehr sensitiven Impulsstörungszähler registriert. Nach einigen
Flügen und regelmäßiger Auswertung des Fehlerzählers haben
Sie genug Erfahrung, damit der Fehlerzähler Ihnen hilft, Ver-
änderungen frühzeitig zu erkennen und Hinweise auf mögliche
Störungsursachen zu finden. Z.B.: Probleme in der Stromversor-
gung, Störungen durch den Antrieb verursacht, Knackimpulse,
usw.
16.1 Unterspannung-Fehlerzähler
Es werden die Sekunden gezählt, in denen die Spannung kurz-
zeitig oder dauernd unter 4,4 V war.
16.2 Feldstärkeschwankung-Fehlerzähler (Empfangslöcher)
Es werden die Sekunden gezählt, in denen es Feldstärke-
Einbrüche gab. Bei dauerhaft niedriger Feldstärke (Sender
ausgeschaltet) wird nicht gezählt.
16.3 Impulsstörung-Fehlerzähler
Es werden die Sekunden gezählt, in denen das empfangene
Impulstelegramm sich nicht innerhalb des vorgegebenen
Formats bewegt hat. Z.B. zu viele oder zu kurze/zu lange Servo-
impulse.
Bei Unterspannung (Spannungseinbrüchen) werden Empfangs-
löcher und Impulsstörungen nicht gezählt. In Empfangslöchern
werden keine Impulsstörungen gezählt. Häufig entstehen jedoch
vor oder nach Feldstärke- und Spannungs-Einbrüchen auch
Impulsfehler, die mitgezählt werden.
16.4 Fehlerzähler abspeichern
Zeigt die LED Fehler an, können Sie diese durch kurzes
Drücken der Taste auf dem Empfänger dauerhaft abspeichern
und zuhause mit dem PC analysieren (
! Hinweis:
Nach lang anhaltenden Spannungseinbrüchen unter 3,0 V star-
tet der Prozessor des Empfängers neu. Dadurch gehen die
Werte aller drei Fehlerzähler verloren.
! Hinweis: Einschaltverzögerung
Die Fehlerzähler beginnen erst nach einer Verzögerung von 20
Sekunden nach dem Einschalten des Empfängers zu arbeiten.
! Hinweis: Fehlerzähler bei IPD-Filter AUS
Solange das IPD-Filter ausgeschaltet ist, werden keine Impuls-
fehler gezählt und keine Fehler angezeigt. Erst wenn das IPD-
Filter wieder aktiviert wird (
der angezeigt.
MULTIPLEX Modellsport GmbH & Co.KG • Westliche Gewerbestraße 1 • D-75015 Bretten (Gölshausen) • www.multiplex-rc.de
Bedienungsanleitung Empfänger RX-7-SYNTH IPD
RX-7-SYNTH DS IPD / RX-9-SYNTH DS IPD compact – V 1.2x
1 – 9 Fehler
10 – 29 Fehler
> 30 Fehler
19.)
14.), werden auch die Fehler wie-
17. D
-B
IAGNOSE
ETRIEB
Der Diagnose-Betrieb ist hilfreich, wenn Einstellarbeiten am
Modell gemacht werden müssen und der Sender keine HF
abstrahlen soll. Dazu werden Sender (MULTIPLEX-Sender mit
Multifunktionsbuchse) und Empfänger über ein MPX-Schalter-
kabel mit Ladebuchse mit Hilfe des Diagnosekabels # 8 5105
verbunden. Das Schalterkabel muss am Steckplatz „B/D" (D=
Diagnose) angeschlossen sein.
Beim Einschalten erkennt der Empfänger das angesteckte
Diagnose-Kabel. Daher muss der Sender vor dem Empfänger
eingeschaltet werden. Das Impuls-Telegramm wird direkt vom
Diagnose-Kabel und nicht über die HF-Strecke vom Sender
empfangen.
Nach Abziehen des Diagnose-Kabels wird nicht auf Empfangs-
Betrieb zurückgeschaltet. Der Empfänger muss zuerst wieder
erneut eingeschaltet werden.
! Hinweis:
Zuerst Empfänger AUS, dann Sender AUS, danach Diagnose-
kabel trennen.
Die LED leuchtet während des Diagnose-Betriebs dauernd. Der
Fehler-Zähler arbeitet während des Diagnose-Betriebs nicht.
18. RX-SYNTH-E
Falls der Empfänger im Modell fest eingebaut und die Taste und
LED zur Bedienung des Empfängers nicht zugänglich sind, kann
der Empfänger mit dem als Zubehör erhältlichen RX-SYNTH-
Einstellkabel bedient werden. Das Kabel wird am Steckplatz
„B/D" angeschlossen und an einer gut zugänglichen Stelle im
Modell untergebracht. Das RX-SYNTH-Einstellkabel kann bei
Bedarf mit einem herkömmlichen UNI-Verlängerungskabel (z.B.
# 8 5031) verbunden werden.
Das RX-SYNTH-Einstellkabel verfügt über eine 3-polige Steck-
verbindung, gekennzeichnet mit „PC". Darüber kann auch die
Verbindung des Empfängers zu einem PC erfolgen
! Hinweis:
Während die Taste des am Empfänger angeschlossenen Ein-
stellkabels gedrückt wird, leuchtet die LED des Einstellkabels
nicht! Die LED im Empfänger arbeitet unverändert, wenn die
Taste des RX-SYNTH-Einstellkabels gedrückt wird.
19. PC-P
ROGRAMM
RX-SYNTH-D
Alle MULTIPLEX RX-SYNTH IPD-Empfänger arbeiten mit mo-
dernen Mikrocontrollern (FLASH-Technologie). Dadurch ist es
möglich, die Empfänger mit Hilfe eines PC-Verbindungskabels
(# 8 5149 USB, # 8 5150 seriell) an einen PC bzw. ein Notebook
anzuschließen.
Auf der MULTIPLEX-Homepage (www.multiplex-rc.de) gibt es
das PC-Programm DataManager für RX-SYNTH-Empfänger
zum Download. Mit diesem Programm eröffnen sich weitere
Möglichkeiten der RX-SYNTH-Empfänger:
erweiterte Empfängeroptionen nutzbar wie:
HOLD- und FAIL-SAFE-Zeit frei einstellbar, HOLD/FAIL-
SAFE kanalweise einzeln aktivier- und einstellbar, HF-Kanal
manuell einstellbar, ...
Software Update
Scanner-Funktion:
Die Belegung aller Kanäle des jeweiligen Frequenzbandes
wird grafisch dargestellt. Mit Alarm- und Logbuchfunktion
Fehlerzähler/-Speicher auslesen:
Fehleranzahl bzgl. Impulsstörung, Feldstärkeschwankung
und Unterspannung kann getrennt ausgelesen werden
# 8 5048
INSTELLKABEL
(
M
ATA
ANAGER
19.).
