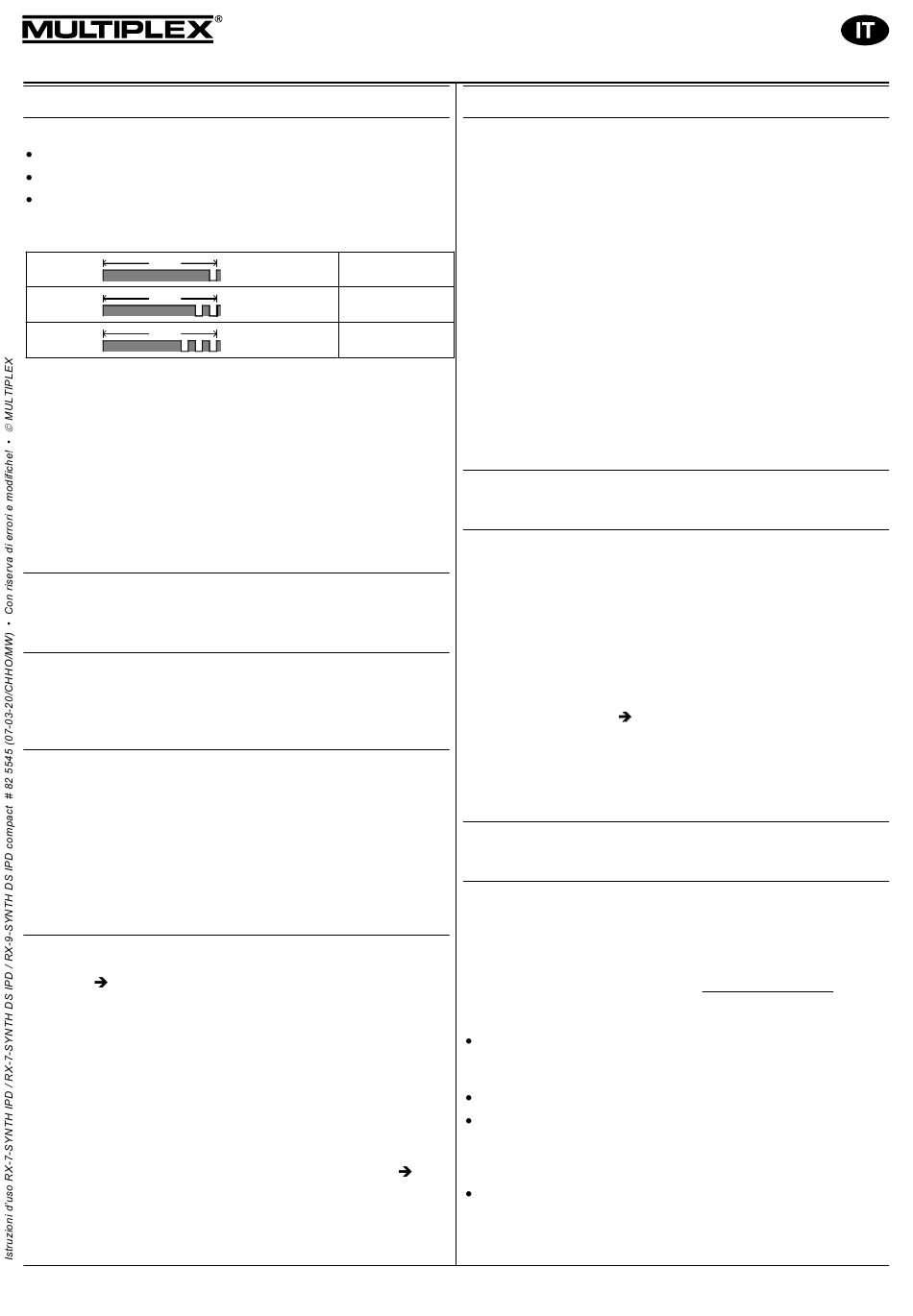

16. C
ONTATORE DEGLI ERRORI
La ricevente dispone di 3 contatori per gli errori:
Sottotensione
Mancanza di segnale (oscillazione del segnale di campo)
Errori negli impulsi
Il totale degli errori memorizzati nei tre contatori viene indicato
dal LED appena un errore viene riconosciuto:
1,6 sec
LED Code 6
1,6 sec
LED Code 7
1,6 sec
LED Code 8
Gli errori qui riportati sorgono, secondo le nostre esperienze,
durante la maggior parte dei voli. Particolarmente frequenti sono
gli errori negli impulsi nella trasmissione FM/PPM. Normalmente
questi errori non sono riconoscibili durante il volo, ma vengono
registrati del contatore delle interferenze che possiede un'alta
sensibilità. Dopo qualche volo e dopo la regolare valutazione
degli errori, il contatore permette di riconoscere in anticipo
eventuali irregolarità avvenute durante il funzionamento del
modello e permette quindi di eliminare potenziali fonti
d'interferenze. P.es. problemi nell'alimentazione, interferenze
dovute al motore o altre parti metalliche, ecc.
16.1 Contatore errori sottotensione
Vengono memorizzati i secondi, durante i quali la tensione è
scesa per un attimo o in modo duraturo sotto a 4,4 V.
16.2 Contatore oscillazione dell'intensità di campo
(mancanza di segnale)
Vengono memorizzati i secondi, durante i quali è stata registrata
un'oscillazione dell'intensità di campo. Il contatore non tiene in
considerazione la mancanza di segnale per un periodo di tempo
prolungato (radio spenta).
16.3 Contatore errori negli impulsi
Vengono memorizzati i secondi, durante i quali i valori degli im-
pulsi si sono trovati aldifuori del formato prestabilito, p.es. troppi
impulsi o impulsi troppo corti/lunghi.
Con sottotensione (cadute di tensione), i contatori errori impulsi
e irregolarità del segnale non funzionano. Con irregolarità nel
segnale gli errori degli impulsi non vengono contati. Prima o
dopo eventuali oscillazioni dell'intensità di campo o cadute di
tensione ci possono essere degli errori negli impulsi che
vengono registrati dal contatore.
16.4 Contatore errori memorizzare
Mostra errori LED. Questi possono essere memorizzate pre-
mento il tasto sulla ricevente e a casa possono essere analizati
con il PC ( 19.).
! Nota:
Con cadute di tensione aldisotto dei 3,0 V, il processore della
ricevente viene riavviato. In questo caso i valori dei tre contatori
andranno persi.
! Nota: ritardo all'accensione
I contatori cominciano a funzionare 20 secondi dopo l'accensio-
ne della ricevente.
! Nota: contatore errori con filtro IPD DISATTVATO
Fino a quando il filtro IPD è disattivato, non vengono contati ed
indicati gli errori degli impulsi – attivare prima il filtro IPD (
MULTIPLEX Modellsport GmbH & Co.KG • Westliche Gewerbestraße 1 • D-75015 Bretten (Gölshausen) • www.multiplex-rc.de
Istruzioni d'uso riceventi RX-7-SYNTH IPD
RX-7-SYNTH DS IPD / RX-9-SYNTH DS IPD compact – V 1.2x
1 – 9 errori
10 – 29 errori
> 30 errori
17. F
UNZIONE DIAGNOSI
La funzione diagnosi è utile quando si devono effettuare delle
regolazioni sul modello, senza che la radio trasmetta un segnale
HF. Collegare a tale proposito la radio (radio MULTIPLEX con
presa multifunzione) alla ricevente attraverso l'interruttore Rx
MPX con presa di carica e con l'ausilio del cavo diagnosi
# 8 5105. L'interruttore Rx deve essere collegato alla presa
„B/D" (D=diagnosi).
All'accensione, la ricevente riconosce il cavo diagnosi collegato.
Per questo motivo è importante accendere la radio prima della
ricevente. Gli impulsi di comando vengono adesso inviati
direttamente attraverso il cavo diagnosi e non più via radio.
Scollegando il cavo diagnosi, la ricevente non passa alla
ricezione radio. Per questo motivo spegnere e riaccendere
nuovamente la ricevente.
! Nota:
SPEGNERE prima la ricevente, SPEGNERE poi la radio,
scollegare infine il cavo diagnosi.
Durante il funzionamento „diagnosi", il LED rimane acceso in
modo permanente - il contatore degli errori è disattivato.
18. C
AVO DI PROGRAMMAZIONE
RX-SYNTH # 8 5048
Se la ricevente è installata in modo permanente nel modello,
con tasto e LED non accessibili, la programmazione può anche
avvenire con l'ausilio del cavo di programmazione RX-SYNTH
(disponibile a parte). Collegare il cavo alla presa „B/D" e
posizionarlo nel
raggiungibile. Il cavo di programmazione RX-SYNTH può essere
prolungato in caso di necessità con una comune prolunga UNI
(p.es. # 8 5031).
Il cavo di programmazione RX-SYNTH dispone di un connettore
a 3 poli contrassegnato con "PC", che permette di collegare la
ricevente anche al PC
! Nota:
Il LED del cavo di programmazione non si accende se si preme
il tasto del cavo RX-SYNTH collegato alla ricevente! Il LED sulla
ricevente lavora normalmente premendo il tasto sul cavo RX-
SYNTH.
19. P
ROGRAMMA
RX-SYNTH-D
Tutte le riceventi MULTIPLEX RX-SYNTH IPD lavorano con
moderni microprocessori (tecnologia FLASH), che ne per-
mettono il collegamento al PC/Notebook con l'ausilio di un cavo
d'interfaccia PC (# 8 5149 USB, # 8 5150 seriale).
Il programma PC RX-SYNTH-DataManager può essere scari-
cato dalla homepage MULTIPLEX (www.multiplex-rc.de). Il pro-
gramma permette di regolare anche altre funzioni delle riceventi
RX-SYNTH tramite PC:
Impostazione libera del tempo HOLD e FAIL-SAFE,
attivazione e regolazione HOLD/FAIL-SAFE per ogni singolo
canale, impostazione manuale del canale HF, ....
Update Software
Funzione Scanner
La condizione di tutti i canali della rispettiva banda di
frequenza viene indicata graficamente. Con allarme e
funzione giornale
14.).
Lettura contatori/memorie errori Il numero di errori per
impulsi, intensità di campo e tensione funzionamento
possono essere letti singolarmente
modello in modo che
( 19.).
PC
M
ATA ANAGER
sia facilmente
