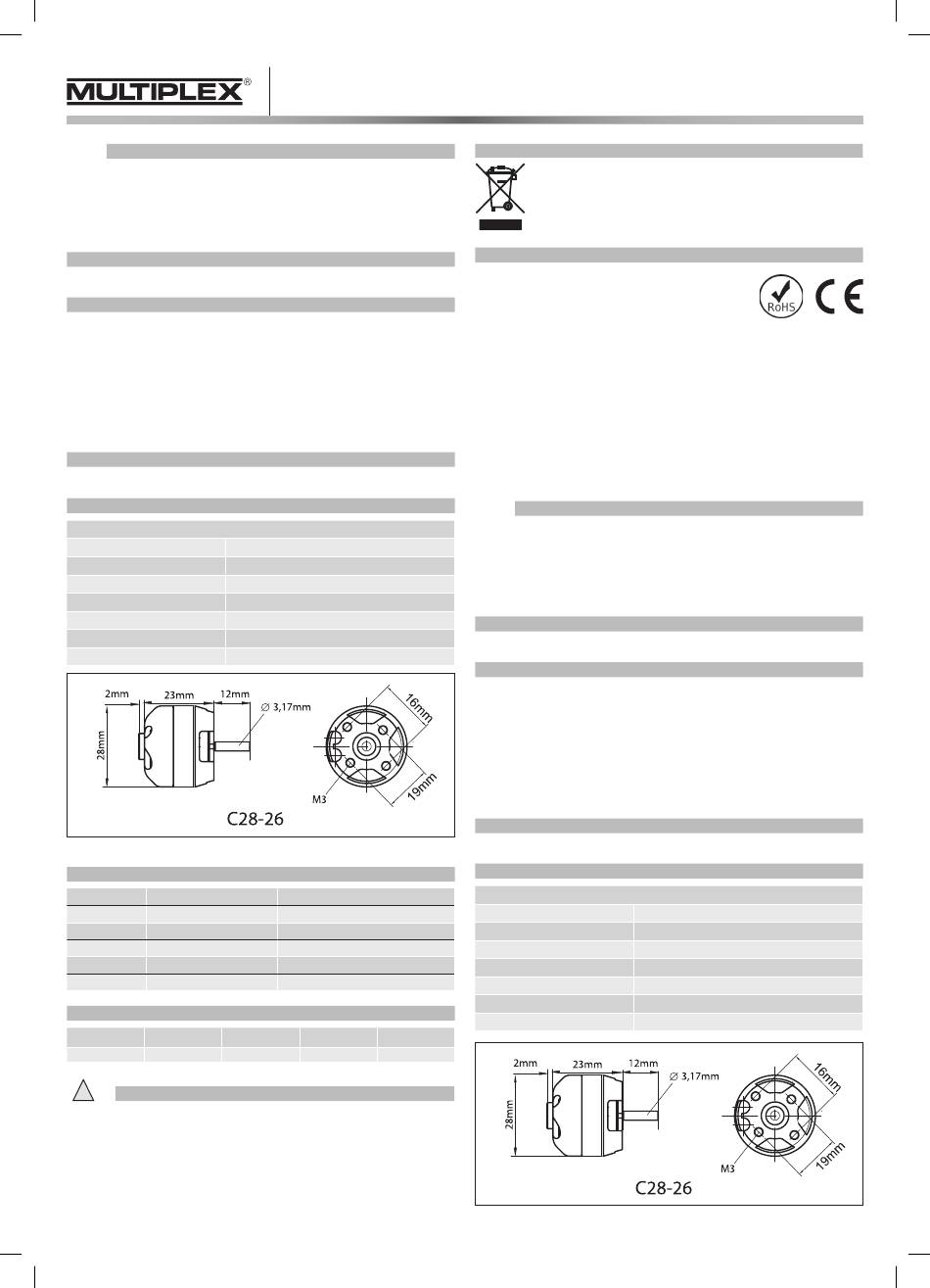

Multiplex Roxxy BL-Outrunner Notice D'utilisation

D
Roxxy BL-Outrunner
®
Moderner 14-poliger ROXXY®-BL-Außenläufer-Motor für Schiffsmo-
delle. Dieser Motor benötigt Bauartbedingt kein Getriebe. Es handelt
sich um einen drehmomentstarken Motor mit hohem Wirkungsgrad
und einem weiten Leistungsspektrum, welcher größere Schiffs-
schrauben direkt antreiben kann.
Anwendungsbeispiel
Schiffsmodelle bis 1500 g
Einbauhinweise
- Die Länge der Befestigungsschrauben so wählen, dass der Motor
innen nicht beschädigt werden kann.
- Auf freien Lauf der Außenläufer-Glocke achten.
- Keine beschädigten Antriebsschrauben verwenden.
- Darauf achten, dass weder Schmutz, Wasser noch Metallteilchen
in das Innere des Motors gelangen können.
- Bei falscher Motorlaufrichtung zwei der drei Reglerverbindungen
vertauschen.
Empfohlene LiPo - Akkus
ROXXY Power LiPo-Akkus
®
Technische Daten
C28-26-800kV Nr. 31 4987
Spannung 10-25 Volt / 3-6 LiPo
Drehzahl 800 Umin / V
Laststrom 6 A (5 Min.)
Laststrom max. 8 A (60 Sek.)
Abmessungen Ø 28 x 23 mm
Gewicht ca. 45 g
Wellendurchmesser 3,17 mm
Ersatzwelle #31 2826
Geeignete Roxxy-BL-Regler
Nr. Reglertyp
31 8645 810
31 8646 820
31 8627 908
31 8628 918
31 8630 930-6
Schiffsschrauben Daten No. 31 4987
Spannung (V) LiPo-Zellen Schiffsschraube
11,1 3S-LiPo 30 mm 3-Blatt
!
Sicherheitshinweise zum Betrieb des Motors
- Bei allen Arbeiten am Motor und am Regler die Anleitungen beachten, die den
Geräten beiliegen.
- Die Sicherheitshinweise und die Anleitung des LiPo-Akkus vor der Inbetrieb-
nahme genau durchlesen.
- Bei allen Montage-, Einstell- oder Wartungsarbeiten niemals in den Drehkreis
der Luftschraube geraten –Verletzungsgefahr. Ebenso darauf achten, daß sich
bei laufendem Motor keine Personen vor dem Modell aufhalten.
Roxxy® BL-Outrunner – Bedienungsanleitung,
Operating instructions, Notice d'utilisation –
LiPo-Zellenz./ Laststrom (A)
3S / 10A
3S / 20A
3S / 8A
3S / 18A
6S / 30A
Laststrom (A) Standschub (g)
1,9 300
ENTSORGUNG
Dieses Symbol bedeutet, dass elektrische und elektronische Geräte am
Ende ihrer Nutzungsdauer vom Hausmüll getrennt, entsorgt werden müs-
sen. Entsorgen Sie das Gerät bei Ihrer örtlichen, kommunalen Sammel-
stelle oder Recycling-Zentrum. Dies gilt für alle Länder der Europäischen
Union sowie in anderen Europäischen Ländern mit separatem Sammel-
system.
CE-KONFORMITÄTSERKLÄRUNG
Dieses Produkt entspricht der Richtlinie 2011/65/EU - RoHS.
Irrtum und technische Änderungen vorbehalten
Copyright Multiplex Modellsport 2015
Kopie und Nachdruck, auch auszugsweise, nur mit schriftlicher Genehmigung der Multiplex
Modellsport GmbH & Co.KG
Multiplex Modellsport GmbH & Co. KG
Westliche Gewerbestr. 1
75015 Bretten
Germany
Multiplex Service: +49 (0) 7252 - 5 80 93 33
www.multiplex-rc.de

Roxxy ® BL-Outrunner
Modern, 14-pole ROXXY®-BL Outrunner motor for marine model
applications. Due to its design, this motor does not require a gear-
box. Ut is a high-torque, high efficiency motor with a wide perfor-
mance envelope and suitable for direct-drive propeller in marine
applications.
Typical application
Marine models to 1500g
Installation advice
- The retaining screws must not be too long: ensure that they can-
not damage the motor's internal components.
- Ensure that the external rotor bell is free to rotate.
- Don't use damaged propellers.
- Take care to avoid dirt, water or metal particles getting inside the
motor case.
- If the motor spins in the wrong direction, swap over any two of the
three wires from the speed controller to the motor.
Recommended LiPo batteries
ROXXY ® Power LiPo-batteries
Specification
C28-26-800kV No. 31 4987
Voltage 10-25 Volt / 3-6 LiPo
Rotational speed 800 rpm / V
Load current 6 A (5 min)
Max. load current 8 A (60 secs.)
Dimensions Ø 28 x 23 mm
Weight approx. 45 g
Shaft diameter 3,17 mm
Replacement shaft #31 2826
No. 31 4987
