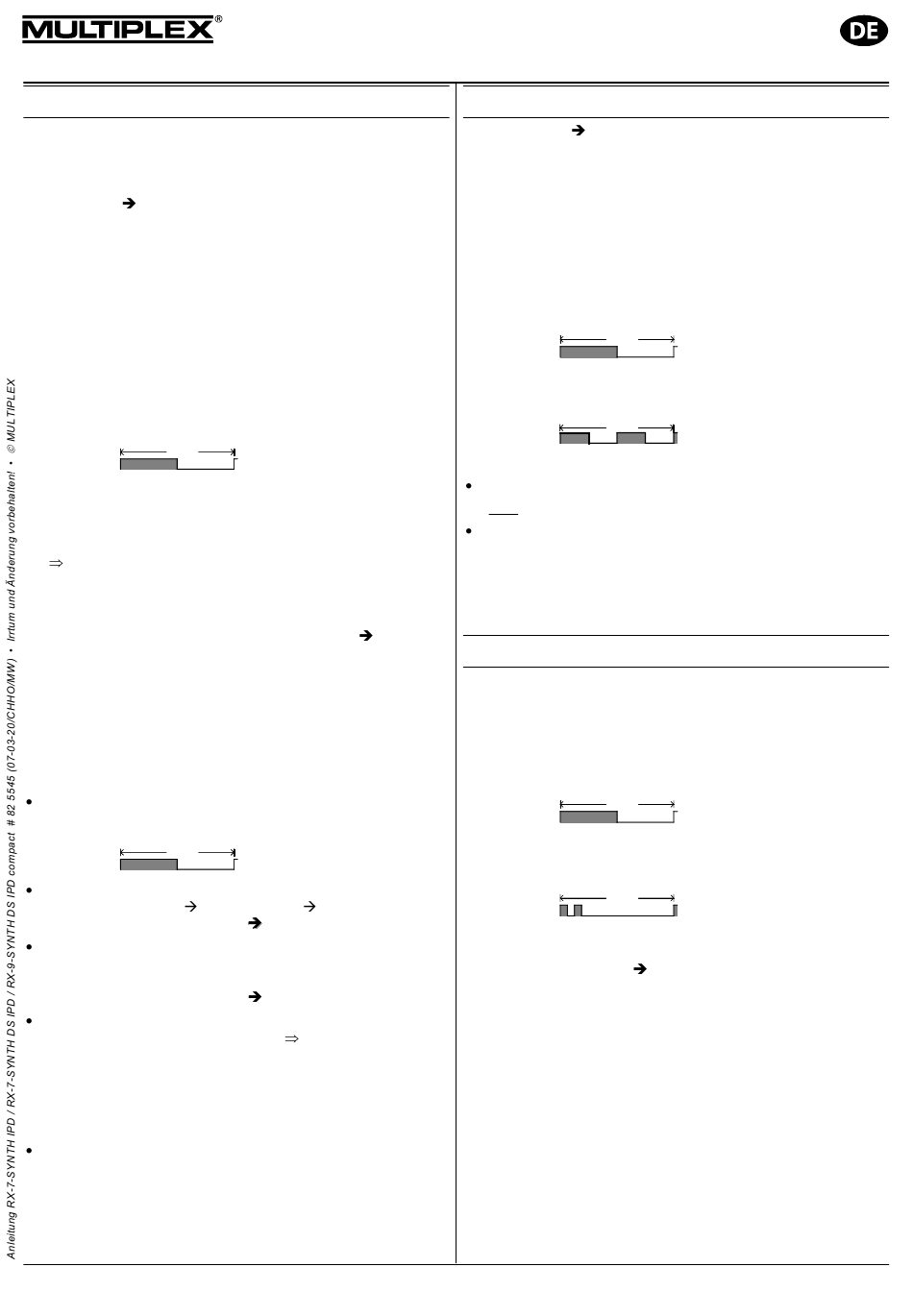

Multiplex RX-7 SYNTH IPD Instructions page 5

13. FAIL-SAFE
AKTIVIEREN
Die FAIL-SAFE-Einstellung bewirkt, dass im Störfall die Servos,
... in eine vordefinierte, im Empfänger gespeicherte Stellung
gehen.
Wenn kein FAIL-SAFE aktiviert ist (Auslieferungszustand bzw.
nach RESET ( 15.), wird die Impulsausgabe nach der HOLD-
Zeit (0,5 sec.) abgeschaltet. D.h. Servos werden weich und
bleiben ohne Belastung in der letzten Position stehen (unter
Umständen Vollgas!), bis wieder ein gültiges Signal empfangen
wird.
! Hinweis:
Aus Sicherheitsgründen empfehlen wir immer FAIL-SAFE zu
aktivieren und darauf zu achten, dass die eingestellten FAIL-
SAFE-Stellungen möglichst zu einem unkritischen Zustand des
Modells führen (z.B. Motor in Leerlauf / E-Motor AUS, Ruder
neutral, Landeklappen ausfahren, Schleppkupplung öffnen, ...).
Ablauf
1. Sender einschalten, dann Empfänger einschalten. LED
blinkt:
1,6 sec
LED Code 3
2. Alle Steuerknüppel/Geber des Senders in die gewünschte
FAIL-SAFE-Position bringen (z.B. Motor in Leerlauf, Ruder
neutral).
3. Taste kurz (ca. 0,5 Sekunden) drücken (LED geht dabei aus)
FAIL-SAFE aktiviert, FAIL-SAFE-Stellungen sind gespei-
chert.
! Hinweis:
Wenn die Taste zu lange gedrückt wird (> 2 sec. bis die LED
aufleuchtet), wird das IPD-Filter ausgeschaltet (
FAIL-SAFE wird dann nicht aktiviert und die FAIL-SAFE-
Stellungen werden nicht gespeichert!
4. FAIL-SAFE-Stellungen testen
Bringen Sie die Steuerknüppel in eine andere als die FAIL-
SAFE-Stellung und schalten Sie anschließend den Sender
aus. Die Servos müssen dann nach der HOLD-Zeit (0,5 sec.)
in die zuvor eingestellten FAIL-SAFE-Stellungen gehen.
! Hinweise:
die FAIL-SAFE-Stellungen werden nur gespeichert, wenn
das IPD-Filter aktiviert ist und keine Fehler angezeigt wer-
den:
1,6 sec
LED Code 3
beim Ändern der Betriebsart (z.B. durch Ändern der Be-
triebsart z.B. PPM 6
SAFE neu setzen (siehe auch
die FAIL-SAFE-Stellungen müssen immer kontrolliert und
ggfs. aktualisiert werden, wenn z.B. der Empfänger in ein
neues Modell eingesetzt wird oder der Empfänger verse-
hentlich falsch bedient wurde (
die max. FAIL-SAFE-Dauer ist auf 15 sec. begrenzt. Danach
wird der Servoimpuls ausgeschaltet
„weich", Elektromotor-Steller schalten den Motor bei fehlen-
dem Servoimpuls ab.
Dadurch wird verhindert, dass Servos z.B. durch verbogene
Gestänge nach einem Crash blockieren und dadurch zerstört
werden
Servos mit eigener HOLD- bzw. FAIL-SAFE-Funktion (z.B.
MULTIPLEX Digitalservos der Serien mc und mc/V2) werden
nach der HOLD-Zeit, wenn kein FAIL-SAFE aktiviert ist, nicht
„weich"
MULTIPLEX Modellsport GmbH & Co.KG • Westliche Gewerbestraße 1 • D-75015 Bretten (Gölshausen) • www.multiplex-rc.de
Bedienungsanleitung Empfänger RX-7-SYNTH IPD
RX-7-SYNTH DS IPD / RX-9-SYNTH DS IPD compact – V 1.2x
PPM 7, PPM 7 PPM 9) FAIL-
11.1)!
13.4.)
Servos werden
14. IPD-F
Das IPD-Filter (
Damit arbeitet der Empfänger wie ein herkömmlicher FM/PPM-
Empfänger. Die empfangenen Signale werden unverändert an
die Servos, ... weitergegeben. Damit ist es möglich, z.B. bei
Reichweitentests Einflüsse auf die Empfangsanlage durch den
laufenden Antrieb oder durch die Anordnung der Empfangs-
anlage, ... festzustellen und ggf. Optimierungen vorzunehmen,
ohne dass das IPD-Filter Störungen (in diesem Fall unge-
wünscht) herausfiltern würde.
Ablauf
1. Sender einschalten, dann Empfänger einschalten. LED
blinkt:
LED Code 3
2. Taste drücken (LED geht dabei aus) und gedrückt halten, bis
die LED nach ca. 2 sec. wieder an geht.
Die LED blinkt anschließend:
LED Code 4
Das IPD-Filter wird wieder aktiviert indem:
der Empfänger aus- und wieder eingeschaltet wird
oder
die Taste erneut für > 2 sec. gedrückt wird (siehe oben)
! Hinweis:
Aus Sicherheitsgründen das IPD-Filter nur z.B. für Reichweiten-
tests oder sonstige Versuchszwecke ausschalten. Der normale
Betrieb soll aus Sicherheitsgründen immer mit aktiviertem IPD-
Filter erfolgen.
14.).
15. E
MPFÄNGER
Die Einstellungen des Empfängers können in den Lieferzustand
(Default-Werte) zurückgesetzt werden. Alle Einstellungen (z.B.
HF-Kanal, FAIL-SAFE-Stellungen) gehen dabei verloren und
werden auf Lieferzustand zurückgesetzt.
Ablauf
1. Sender einschalten, dann Empfänger einschalten. LED
blinkt:
LED Code 3
2. Taste drücken und gedrückt halten, bis die LED nach ca. 10
sec. erlischt.
Die LED blinkt anschließend das Quittierungssignal:
LED Code 5
Die Impulsausgabe wird nach dem RESET ausgeschaltet. Der
Empfänger kann nur durch erneutes Einschalten wieder in Be-
trieb genommen werden (
Der RESET kann auch ohne Sendersignal ausgelöst werden. Es
muss aber ein HF-Kanal eingestellt sein. Während der Sender-
suche ist die Taste außer Funktion.
ILTER AUSSCHALTEN
12.) kann bei Bedarf ausgeschaltet werden.
1,6 sec
1,6 sec
RESET
1,6 sec
1,6 sec
10.).
