Réglage des
des capteurs
capteurs de
Réglage
Réglage
des
capteurs
Pendant la dépose de la vanne d'isolation, vous
avez peut-être indiqué la position de ses capteurs
supérieur et inférieur. Si ce n'est pas le cas, utilisez
cette procédure pour définir la position des capteurs.
1. Dévissez les écrous (104) et positionnez le
capteur (103) de manière à ce que la face touche
le corps du cylindre pneumatique. Serrez les
écrous (104).
2. Déterminez la position du capteur supérieur :
a. passez en mode Arrêt dans l'interface de
commande. Allez dans le menu État.
b. Levez la vanne d'isolation en position haute.
c. Positionnez le capteur et reportez-vous au
menu État. Fixez le dispositif de serrage
dans cette position lorsque le cercle du
paramètre Vanne osc. au haut devient jaune.
3. Déterminez la position du capteur inférieur :
a. passez en mode En veille dans l'interface
de commande. Ce mode fait descendre la
vanne d'isolation jusqu'à la position bas.
b. Positionnez le capteur et reportez-vous au
menu État. Fixez le dispositif de serrage
dans cette position lorsque le cercle du
paramètre Vanne osc. au bas devient jaune.

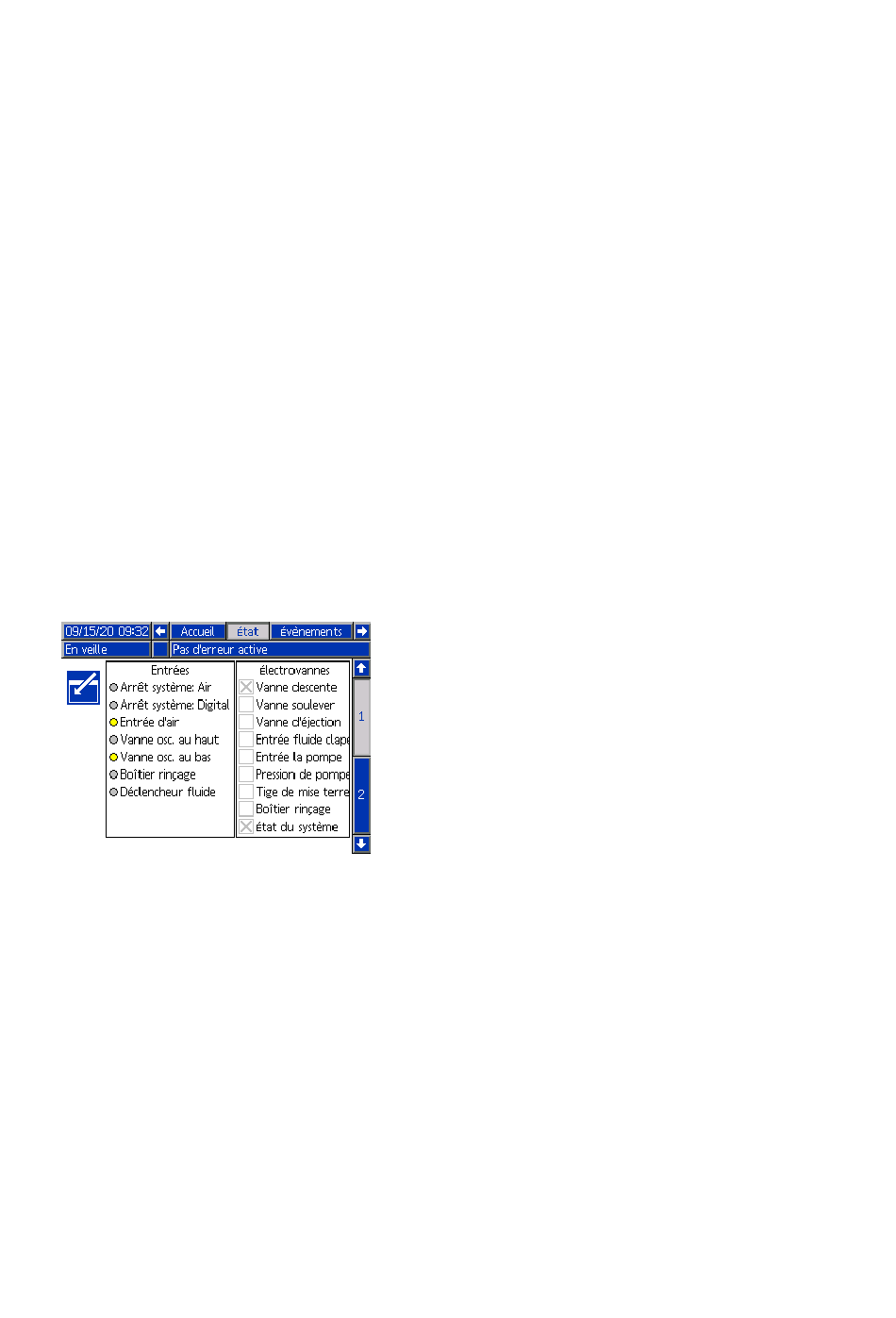

Figure 35 Position du capteur de la vanne
d'isolation dans le menu État
3A8460C
de la la la vanne
vanne d'isolation
d'isolation
de
vanne
d'isolation
Remplacement d'un
d'un capteur
Remplacement
Remplacement
d'un
d'isolation
d'isolation
d'isolation
Vous pouvez remplacer les capteurs de la vanne
d'isolation lorsque celle-ci se trouve dans l'armoire
ou lorsqu'elle a été déposée pour l'entretien.
1. Déposez les capteurs :
a. desserrez le dispositif de fixation supérieur
(101) et faites glisser le support du capteur
(102) pour l'en libérer.
b. Desserrez le dispositif de fixation inférieur
(101) et faites glisser le support du capteur
(102) pour l'en libérer.
2. Débranchez le capteur du câble répartiteur (447)
dans le tableau de commande électronique. Voir
Connexions de câblage, page
3. Installez le nouveau capteur (103) ou le kit de
fixation de capteur 26B102.
4. Branchez le capteur sur le câble répartiteur (447)
dans le tableau de commande électronique. Voir
Connexions de câblage, page
5. Réglez les capteurs de la vanne d'isolation.
Désassemblage des
des pièces
Désassemblage
Désassemblage
des
d'isolation
d'isolation
d'isolation
Utilisez cette procédure pour désassembler et
déposer le cylindre pneumatique (227), le bloc de
montage (224), les bielles (225), le logement du
clapet-navette (218) et le logement inférieur (201).
1. Préparez le système d'isolation pour l'entretien.
Voir
Préparation du système d'isolation pour
l'entretien, page
90.
2. Déposez la vanne d'isolation. Voir
Dépose de la vanne d'isolation, page
Réparation
capteur de
de la la la vanne
vanne
capteur
de
vanne
113.
113.
pièces de
de la la la vanne
vanne
pièces
de
vanne
91.
93
