Installation
2. Le système est équipé d'un autre câble CAN
(43) qui est utilisé pour connecter l'interface de
commande :
Sur les
Sur
Sur
les
les systèmes
systèmes
systèmes qui
qui ne
qui
changement de
de couleur
couleur : : :
changement
changement
de
couleur
a. Vissez-en l'une des extrémités (43) sur le
raccord situé sur le côté droit de l'armoire.
b. Il y a deux raccords dans la partie inférieure
de l'interface de commande. Vissez l'autre
extrémité du câble (43) sur le raccord comme
montré ci-dessous.

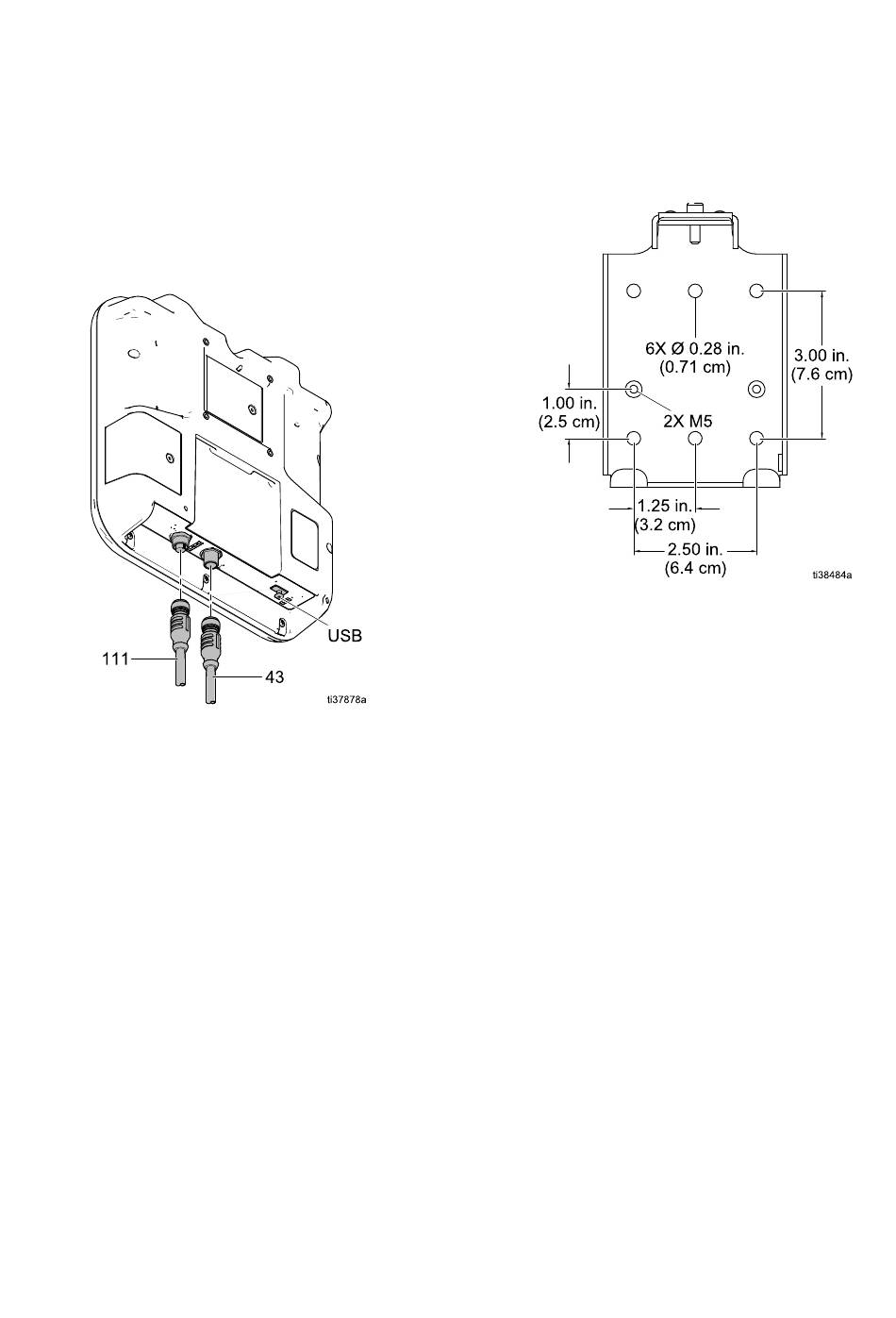

Figure 15 Raccordements à l'interface de
commande (systèmes sans changement de
couleur)
Sur
Sur les
Sur
les systèmes
les
systèmes qui
systèmes
changement de
changement
changement
de couleur
de
couleur : : :
couleur
a. Vissez le câble (611) dans C4 sur le module
de changement de couleur. Voir les vues de
pièces à la section
de changement de couleur, page 132
Changement de couleur : Branchements
pneumatiques et des câblages, page
b. Raccordez le C5 du module de changement
de couleur à l'interface de commande.
22
ne sont
ne
sont
sont pas
pas activés
pas
activés pour
activés
qui sont
qui
sont
sont activés
activés pour
activés
pour le le le
pour
Composants du module
3. Placez le contrôleur dans le support (41) situé
sur la partie supérieure de l'armoire.
Pour le monter ailleurs, déposez le support (41) et
pour le le le
pour
installez-le à un endroit qui vous convient mieux.
Reportez-vous à la section
pour plus d'informations sur les longueurs de
câble CAN disponibles.
Figure 16 Trous de montage du support (41)
et
115.
Accessoires , page
129,
3A8460C
