Raccordement
Raccordement de
Raccordement
de l'alimentation
de
électrique
électrique
électrique
L'alimentation électrique (47) et le connecteur
(X) sont installés en usine à l'arrière de l'armoire
d'isolation. Des cordons d'alimentation avec des
prises régionales sont également livrés avec le
système. Utilisez le cordon d'alimentation fourni ou
achetez une prise régionale séparément.
1. Raccordez le cordon d'alimentation (Y) au
connecteur d'alimentation électrique (X) sur
l'armoire.
2. Branchez la prise mâle du cordon d'alimentation
(Y) sur une prise CA.
Une fois le système branché, l'interface de
commande est mise sous tension en mode Arrêt.

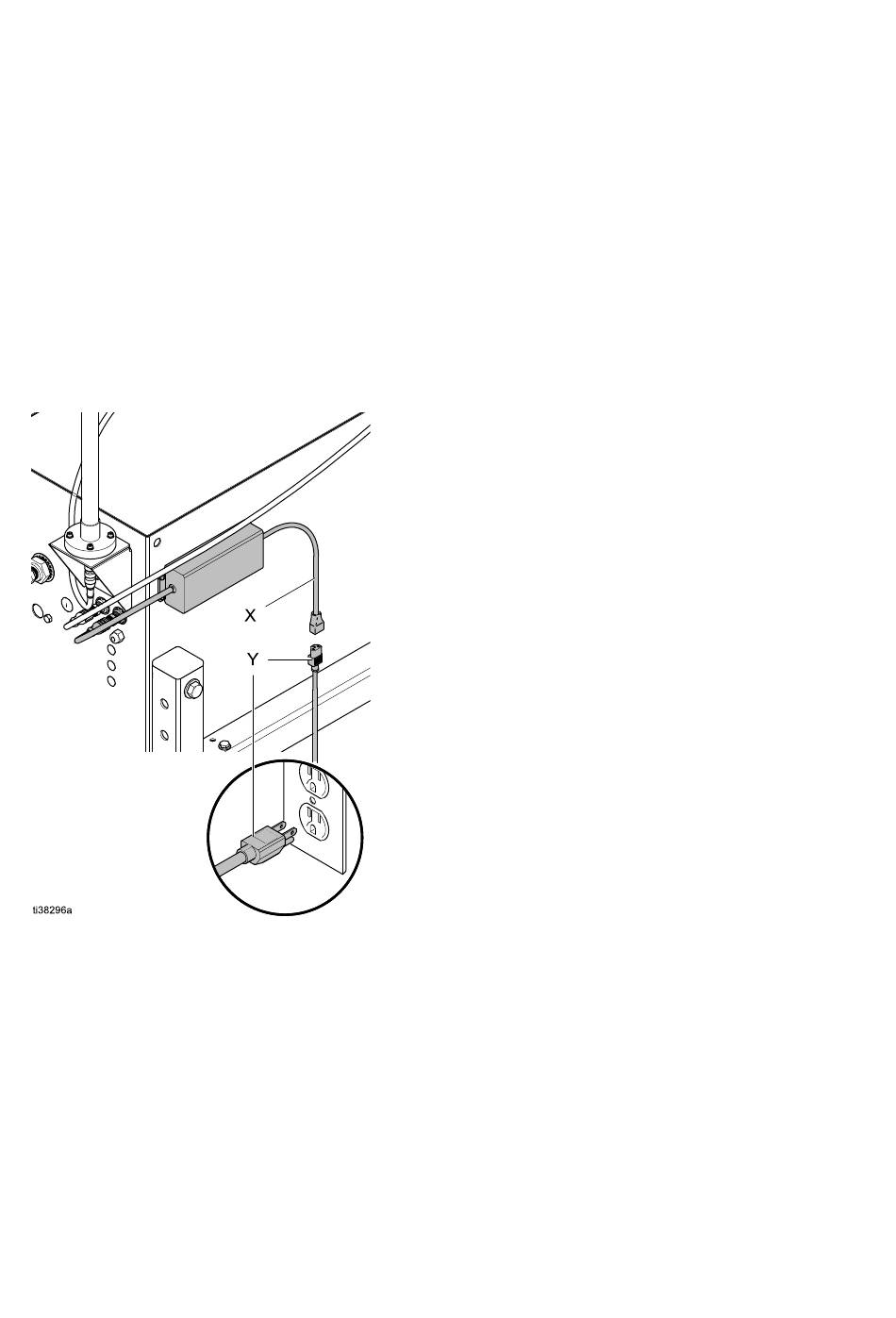

Figure 17 Raccordements de l'alimentation
électrique
3A8460C
l'alimentation
l'alimentation
Raccordement du
du boîtier
Raccordement
Raccordement
du
du pistolet
du
du
pistolet
pistolet
Pièces
Pièces du
Pièces
du
du boîtier
boîtier de
boîtier
de rinçage
de
nécessaires
nécessaires
nécessaires
Des pièces ou kits additionnels sont nécessaires pour
ajouter la capacité du boîtier de rinçage du pistolet
à un système HydroShield. Les pièces nécessaires
dépendent du fait que le modèle est équipé ou non
pour un boîtier de rinçage du pistolet.
Si le modèle est équipé pour un boîtier de rinçage du
pistolet (WMBH01, WMBH03, WMBH05, WMBH07,
WMBH41, WMBH43, WMBH45, WMBH47), les
pièces supplémentaires suivantes sont requises :
• Module du boîtier de rinçage du pistolet, 244105.
Le module est livré avec plusieurs pièces, y
compris :
– Manuel Graco 309227.
– Raccord de tuyau 4 mm (5/32 po.), 113279.
• Kit adaptateur pour boîtier de rinçage du pistolet
pour pistolets 60 et 85 kV.
• Tube de 4 mm (5/32 po.), (598095).
Si le modèle n'est pas équipé pour un boîtier de
rinçage du pistolet (WMBH00, WMBH02, WMBH04,
WMBH06, WMBH20, WMBH40, WMBH42,
WMBH44), les pièces supplémentaires suivantes
sont requises :
• Kit de modification du boîtier de rinçage du pistolet,
26B420. Voir
Accessoires , page
• Tube de 4 mm (5/32 po.), (598095).
Installation
boîtier de
de rinçage
rinçage
boîtier
de
rinçage
rinçage du
rinçage
du pistolet
du
pistolet
pistolet
129.
23
