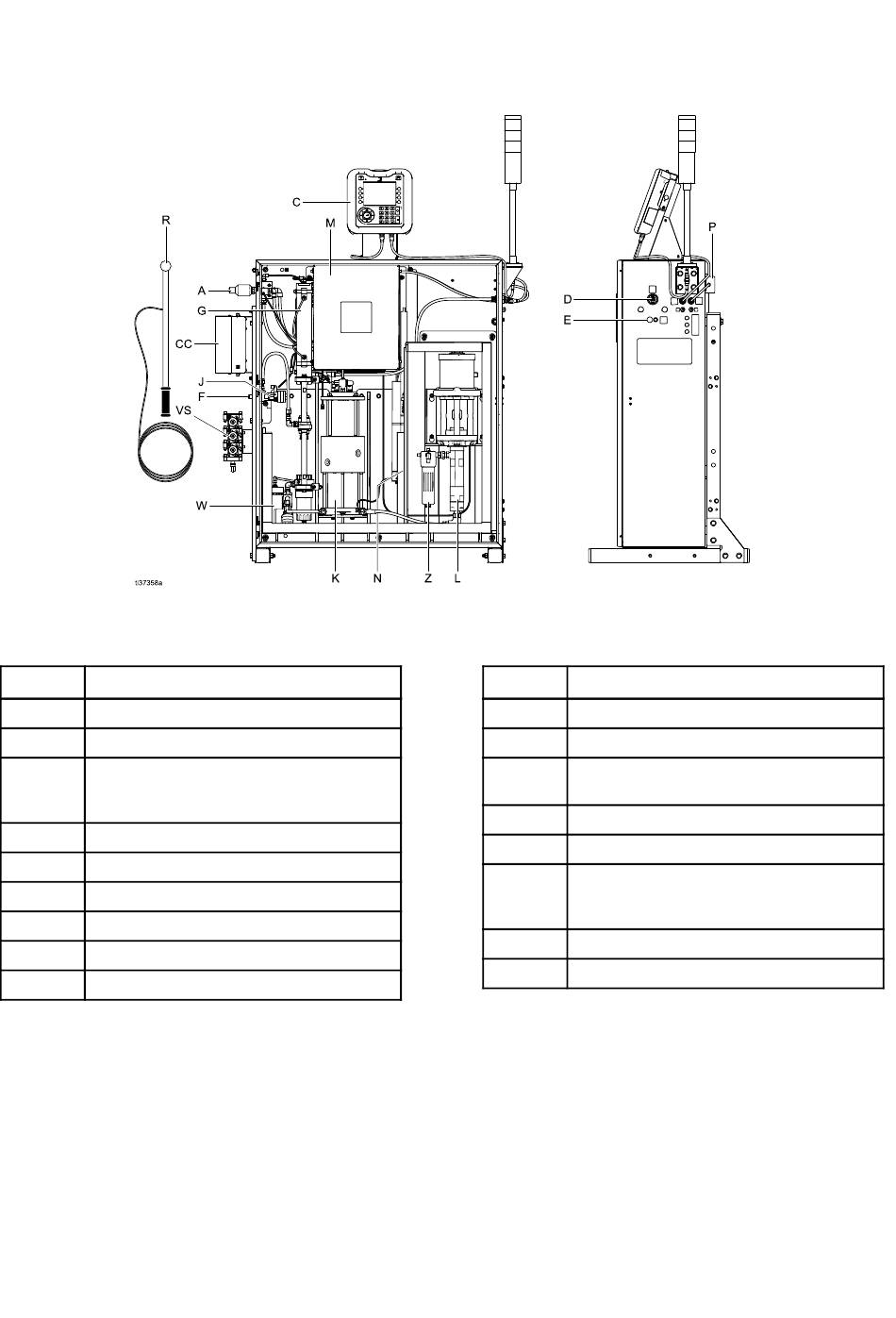

Figure 1 Composants types du système d'isolation air-assisté pour pistolet pulvérisateur pneumatique manuel
de produits en phase aqueuse
Légende Légende Légende
Description
Description Description
Élément
Élément Élément
A Entrée d'air
C Interface de commande
CC Module de changement de couleur
(sur les systèmes avec changement de
couleur activé)
D Sortie d'air vers le pistolet
E Sortie de fluide vers le pistolet
F Entrée de fluide
G Vanne d'isolation
J Vanne d'entrée du fluide
K Pompe à fluide d'isolation
3A8460C
des composants composants
des composants

Identification des composants

Description
Description Description
Élément
Élément Élément
L Pompe à fluide AA Merkur
M Tableau de commande électronique
N Tige de mise à la terre et résistance de
purge
P Alimentation électrique
R Tige de mise à la terre portative
VS Bloc de vannes de changement
de couleur (sur les systèmes avec
changement de couleur activé)
W Bouteille de fluide de lavage
Z Filtre pour fluide (100 mailles)
