4. Déposez les pieds (3a, 3b, 3c) du montant.

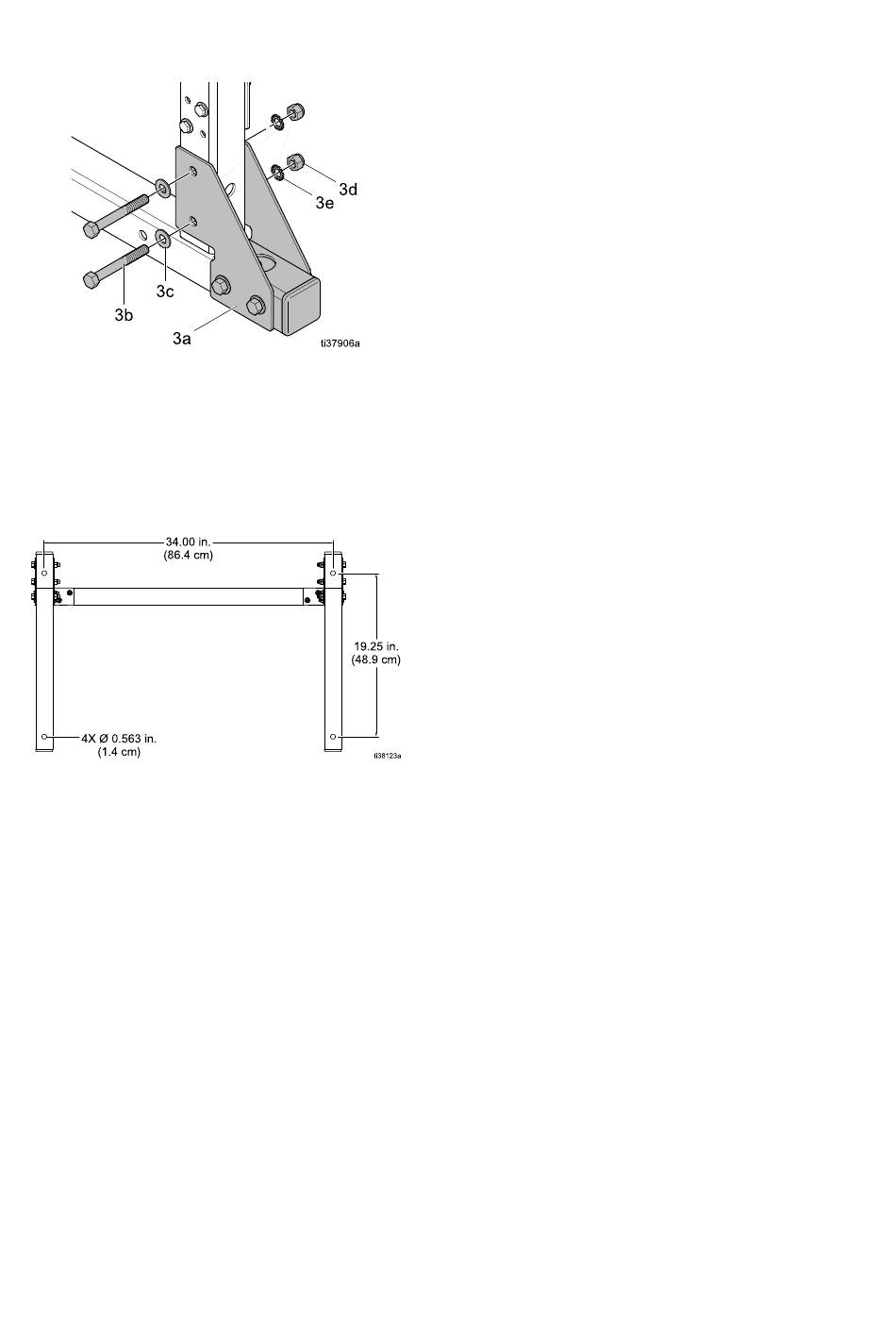

Figure 5 Dépose des pieds du montant
5. Fixez le système au mur.
Montage au
au sol
sol
Montage
Montage
au
sol
1. Utilisez le plan de boulonnage pour percer les
trous dans le sol.
Figure 6 Plan de boulonnage pour le montage
au sol
2. Déposez le système de la palette de livraison
avec l'aide de deux personnes.
3. Fixez le système au sol.
3A8460C
Montage de
de la la la colonne
colonne témoin
Montage
Montage
de
colonne
Le système est équipé d'une colonne témoin qui
donne le volume de peinture contenu dans la pompe
à fluide d'isolation (K) pendant le remplissage et la
distribution.
1. Trouvez le support de la colonne témoin (61) sur
l'armoire d'isolation (CA). Utilisez les vis (66), les
rondelles (67) et les écrous (68) pour monter la
colonne témoin (LT) sur son support (61).
Vous pouvez ensuite déposer le support de
la colonne témoin de l'armoire d'isolation et
l'installer ailleurs. Dans ce cas, assurez-vous
que la colonne témoin se trouve dans une zone
non dangereuse et que le peintre peut la voir de
la cabine de pulvérisation.
Des câbles-rallonges plus longs sont disponibles.
Voir
Accessoires , page
2. Raccordez le câble rallonge CAN (.4 m) (121226)
au câble CAN sur la colonne témoin (LT).
3. Raccordez le câble à l'interface de commande
(C) afin d'assurer la communication avec le
système d'isolation. Des câbles plus longs sont
disponibles.
4. Il y a deux raccords dans la partie inférieure
de l'interface de commande. Vissez l'extrémité
du câble CAN dans le raccord (111). Voir
Raccordement des câbles CAN, page
Installation
témoin
témoin
129.
21.
